Un télécran électronique à matrice de LED sans micro-contrôleur
Publié le 23 mai 2013
1
3.2K Vues

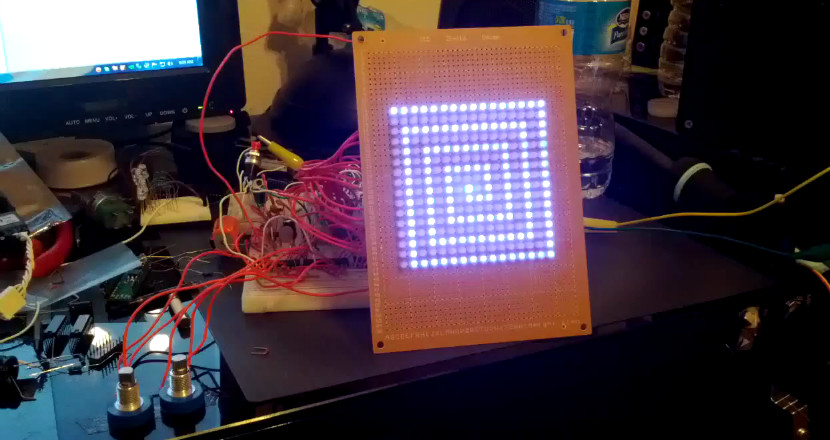

Ce projet électronique est juste impressionant, OtakuSanel a créé un télécran électronique avec une matrice de 16×16 LED qui est piloté avec deux potentiomètres.
La difficulté de ce projet, c’est qu’il ne comporte aucun micro-contrôleur, il a été entièrement réalisé avec des composants logiques.
Parmi la longue liste de circuits, on retrouve des NE555, des ADC 4 bits, des bascules JK, des inverseurs, des compteurs 4 bits, une RAM 256 bits, des décodeurs, des comparateurs…
Bref un joli projet à découvrir en vidéo.
