Un ohmmètre original en forme de résistance géante

Semageek Publié le 13 février 2013
1
4.0K Vues


  • Partagez sur Facebook
  • Twittez

Ce montage électronique en forme de résistance géante n’est rien de plus qu’un ohmmètre très original.

Chacune des bagues de couleurs contient une LED RGB qui va s’illuminer en fonction du code des couleurs correspondant  à la résistance mesurée.

La dernière bague dispose de plusieurs afficheurs 7 segments pour afficher la valeur numérique.

un-ohmmetre-original-en-forme-de-resistance-geante-01

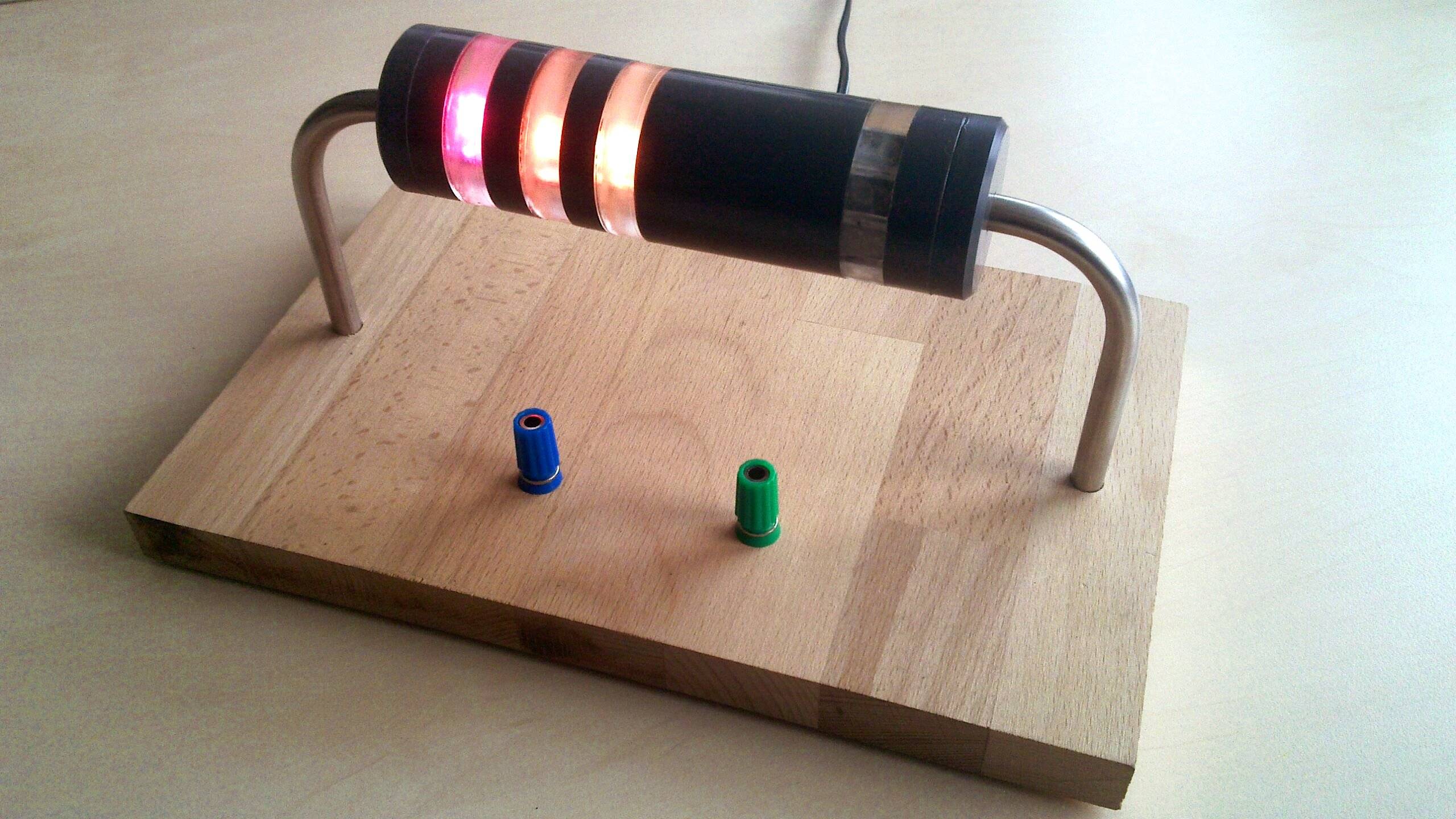

Au niveau de la conception mécanique, on retrouve un socle en bois qui supporte deux tubes coudés faisant office de pattes de résistance.

La résistance est composée d’un tube en PVC avec des anneaux usinés dans du plexiglas, une technique à la fois simple et efficace.

un-ohmmetre-original-en-forme-de-resistance-geante-02

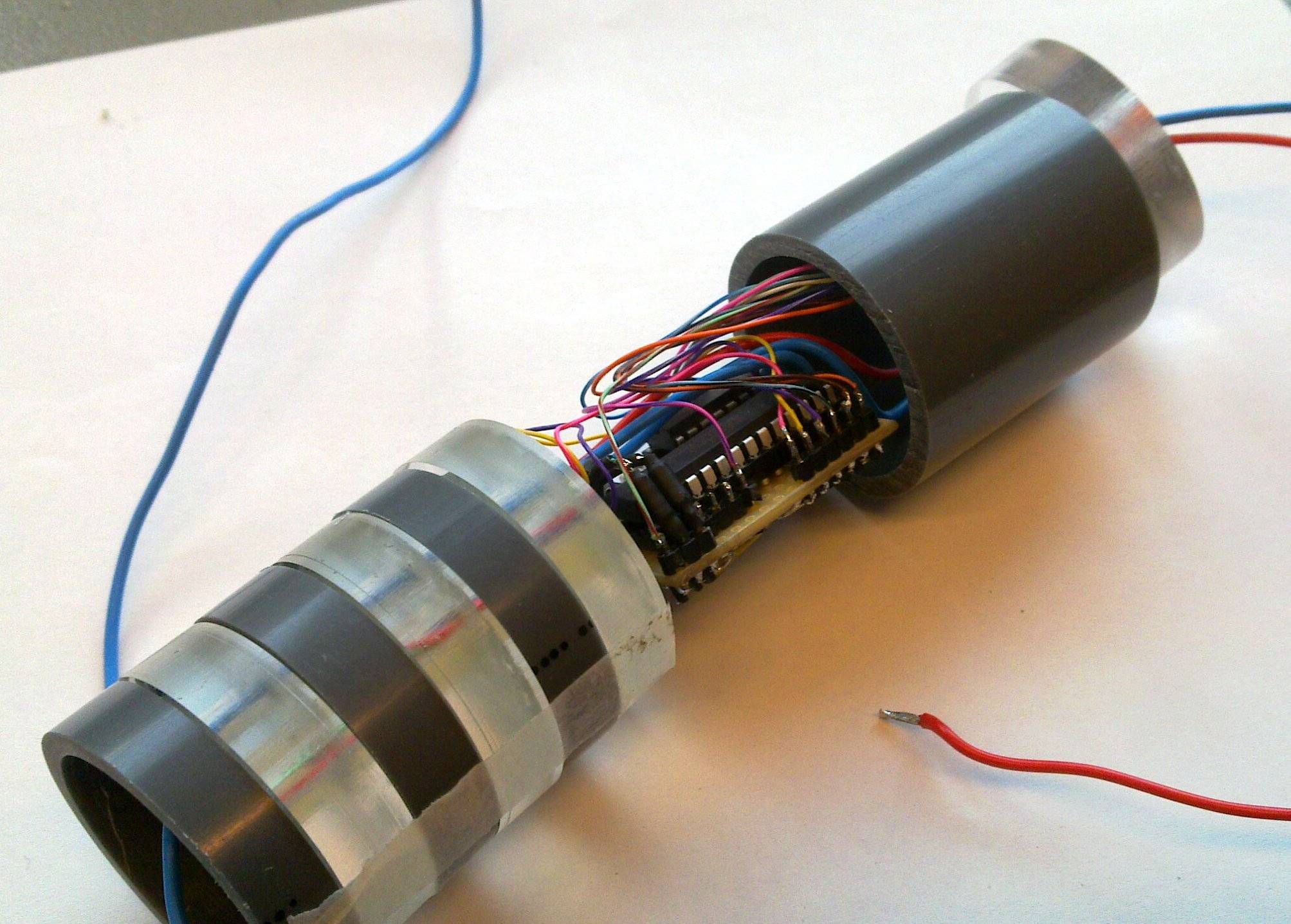

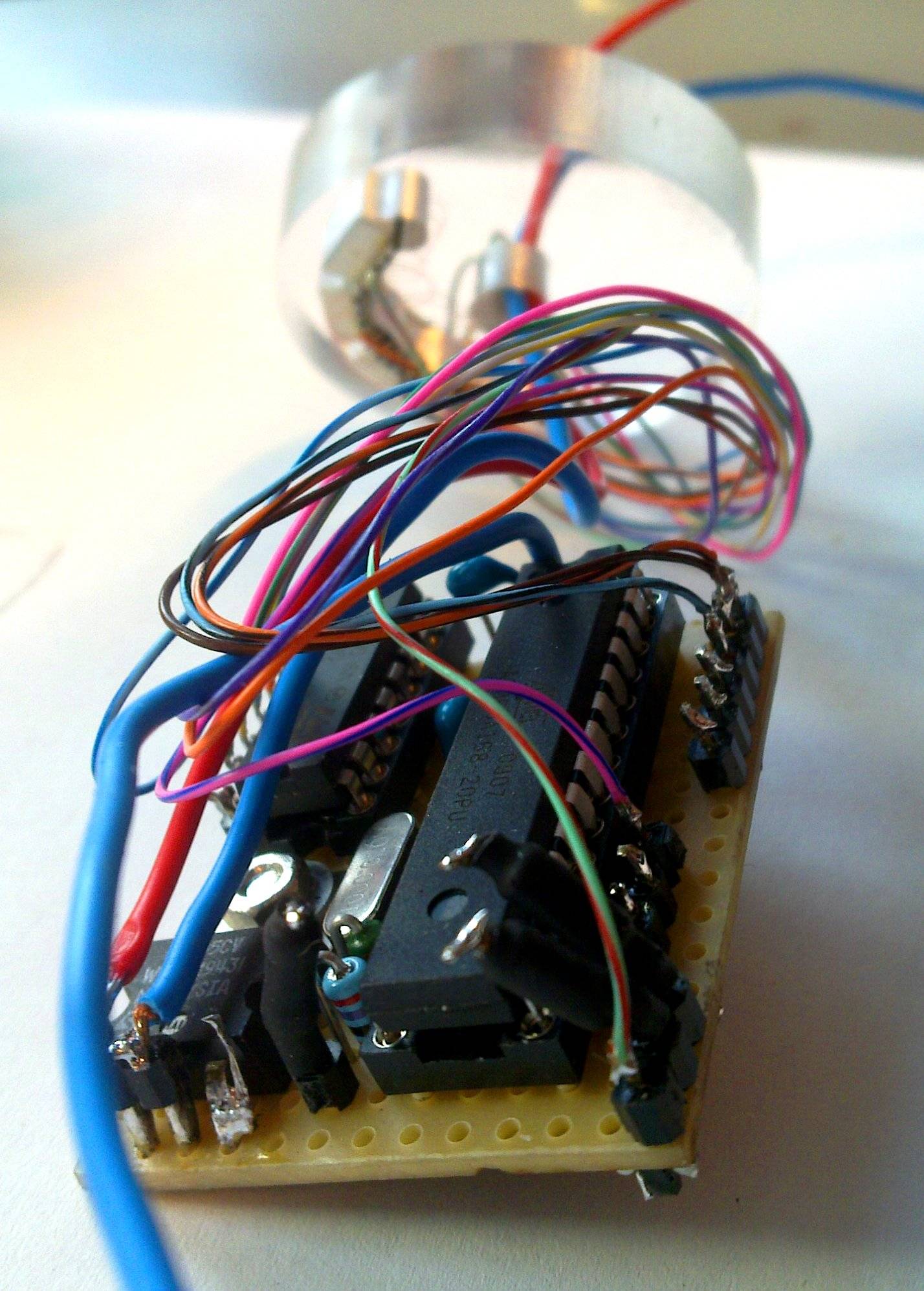

Pour la partie électronique, entièrement comprise dans le tube en PVC, le montage est conçu autour d’un micro-contrôleur Atmel ATMega168.

On retrouve également un régulateur 7805 pour le 5V et un décodeur 7 segments pour piloter les afficheurs.

un-ohmmetre-original-en-forme-de-resistance-geante-03

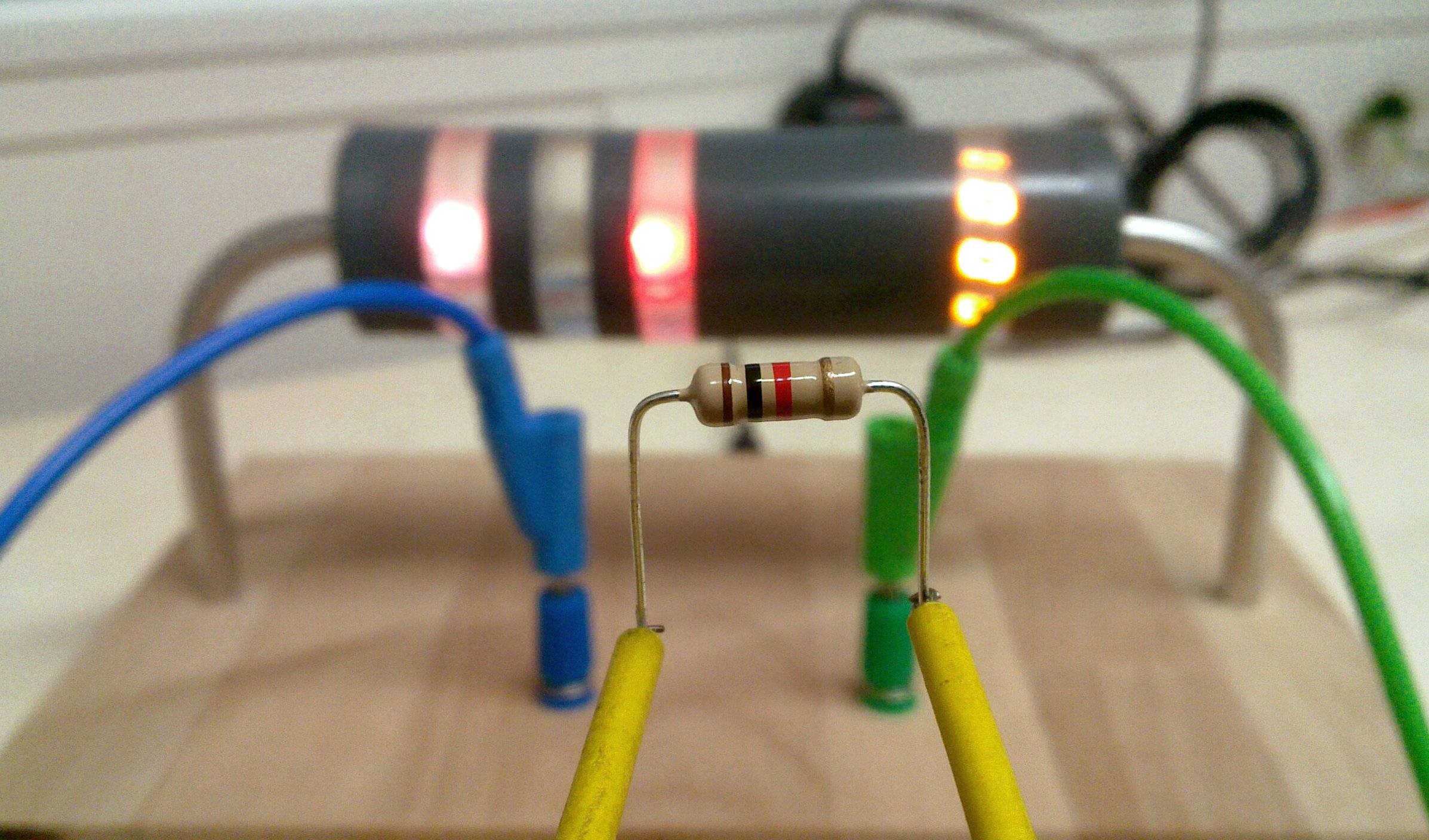

Pour la mesure de la résistance, le problème était de couvrir un large plage de valeur.

La première solution était basée sur la du temps de décharge d’un condensateur, cette mesure était précise mais un peu longue à réaliser.

un-ohmmetre-original-en-forme-de-resistance-geante-04

En passant ensuite par le convertisseur analogique/numérique (CAN) du ATMega, le plus dur était justement de couvrir un large étendue de mesure.

Il fallait donc utiliser 2 voies de conversion analogique-numérique avec deux plages de mesure en utilisant la méthode du diviseur de tension.

Cette méthode permet de mesurer et déterminer une résistance entre 10? et 1M? en ajustant la valeur sur la série E12.

voici une vidéo pour découvrir le projet « Widerstand ist zwecklos » :
