The Alert Tube : Un dispositif de notification original à base de Raspberry PI

Semageek Publié le 23 mai 2013
5
3.2K Vues


  • Partagez sur Facebook
  • Twittez

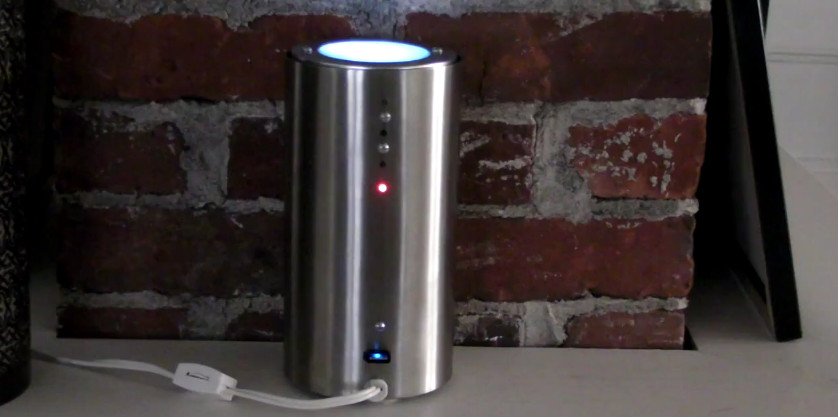

The Alert Tube est un appareil open-source connecté à Internet qui permet d’obtenir des notifications visuelles et sonores.

Sa conception, très simple à réaliser,  est basée autour d’un Raspberry PI et de quelques éléments électroniques.

Le concept de base de cet objet, c’est qu’il soit aussi simple qu’une horloge, un simple appui sur l’un de ses boutons permet de déclencher une action pré-définie.

the-alert-tube-un-dispositif-de-notification-original-a-base-de-raspberry-pi

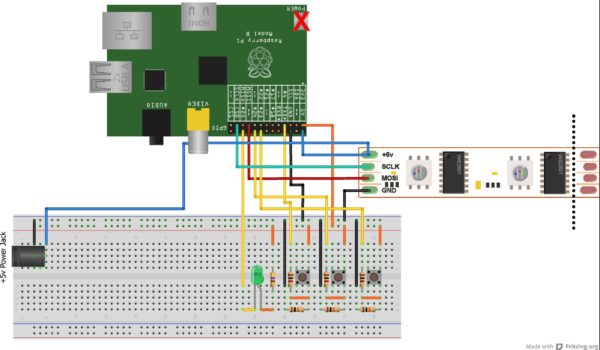

La partie électronique

Le montage est composé des éléments suivants :

  • Une carte Raspberry PI + carte SD
  • Une bande de LED RGB contrôlée en SPI ( type WS2801 )
  • Une carte utilisateur avec 3 bouton-poussoirs et 1 LED ( et quelques resistances )
  • Une alimentation externe
  • Une clé WIFI
  • Une rallonge USB
  • Un haut-parleur avec un petit ampli

the-alert-tube-un-dispositif-de-notification-original-a-base-de-raspberry-pi-02

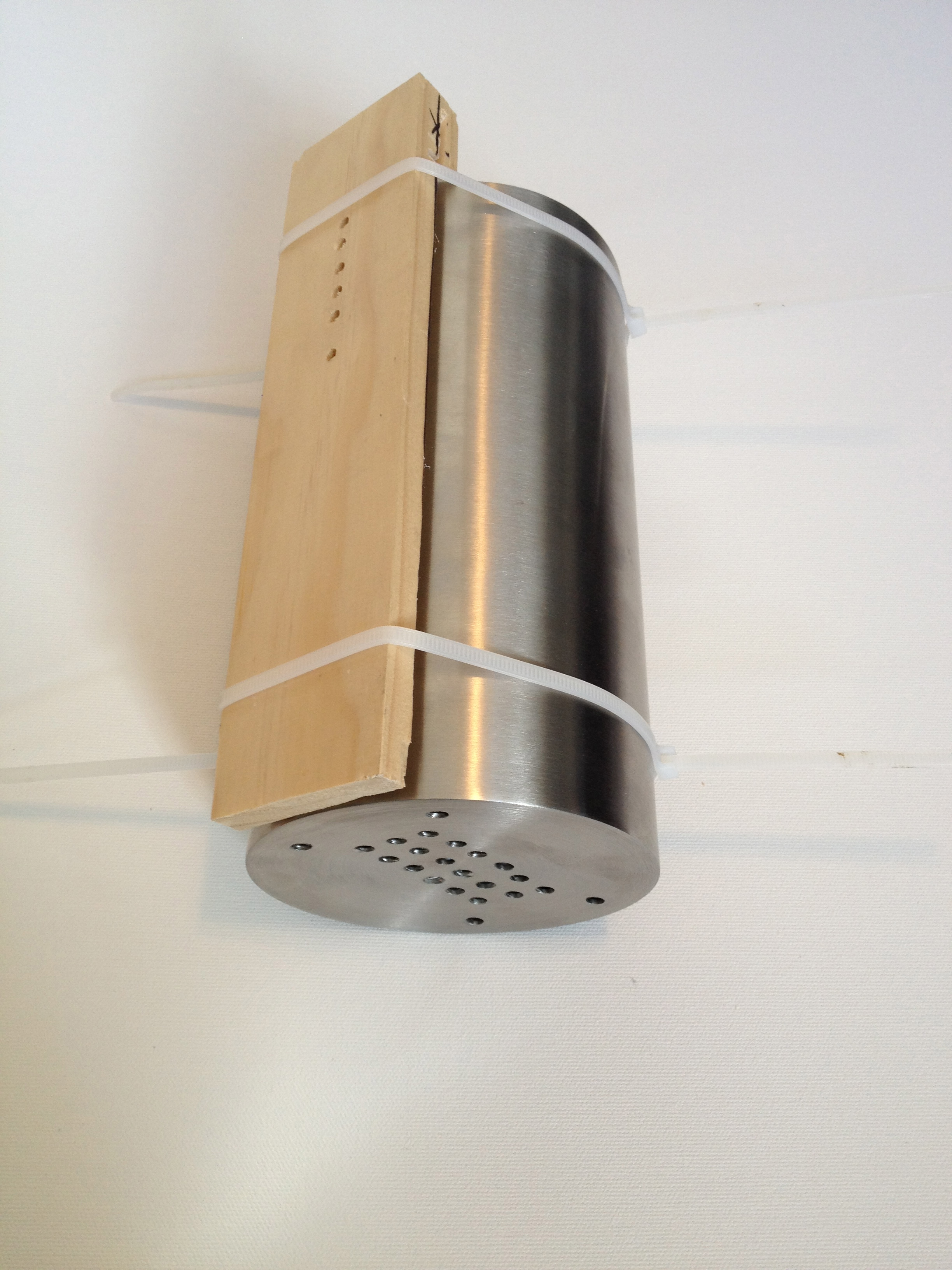

La partie mécanique

Pour la partie mécanique, c’est souvent les idées les plus simples qui sont les meilleurs et ce projet est un parfait exemple de ce proverbe.

Pour le boitier c’est une refroidisseur pour bouteille de vin en acier poli qui a été utilisé.

Le diffuseur pour les LED RGB est constitué d’une demi-balle de ping-pong recouvert d’une vitre ne plexiglass, simplement génial.

the-alert-tube-un-dispositif-de-notification-original-a-base-de-raspberry-pi-03

Quelques perçage avec un gabarit en bois et le tour est joué.

La partie logicielle

Après installation et configuration des divers logiciels et scripts qui sont détaillé sur le site de Mike Watson ( mikegwatson.wordpress.com ), votre Tube Alert est prêt a fonctionner.

Au niveau des boutons :

  • Le bouton 1 permet d’activer ou désactiver les alertes visuelles et sonores.
  • Le bouton 2 permet d’annoncer la météo du jour ou les alertes méto
  • Le bouton 3 permet d’annoncer la météo de demain

Au niveau de LED RGB pour les alertes météo :

  • Bleu constant : Puie
  • Blanc clignotant : Neige
  • Gris constant : nuageux
  • Jaune constant : Ensoleillé

La partie haut-parleur permet et LED RGB peut également d’annoncer des alertes pour vous indiquer instantanément :

  • Une alerte Agenda
  • Une alerte Courrier déclenché sur un trigger

Mais cela n’est qu’un exemple, car le code est entièrement modifiable et c’est à vous de créer les nouvelles possibilité.

Le projet est disponible en intégralité sur mikegwatson.wordpress.com

Voici une démonstration en vidéo :
