TeenLogger : Un GPS logger miniature à base de Teensy

Semageek Publié le 25 avril 2013
0
2.7K Vues


  • Partagez sur Facebook
  • Twittez

Le Weird Lab n’en est pas à sa première réalisation de Logger GPS, mais ils ont souhaité en construire un répondant à un cahier des charges assez précis.

Tout d’abord, la taille devait être la plus réduite possible, mais il fallait également améliorer l’autonomie. Cela passe donc par une batterie un peu plus conséquente.

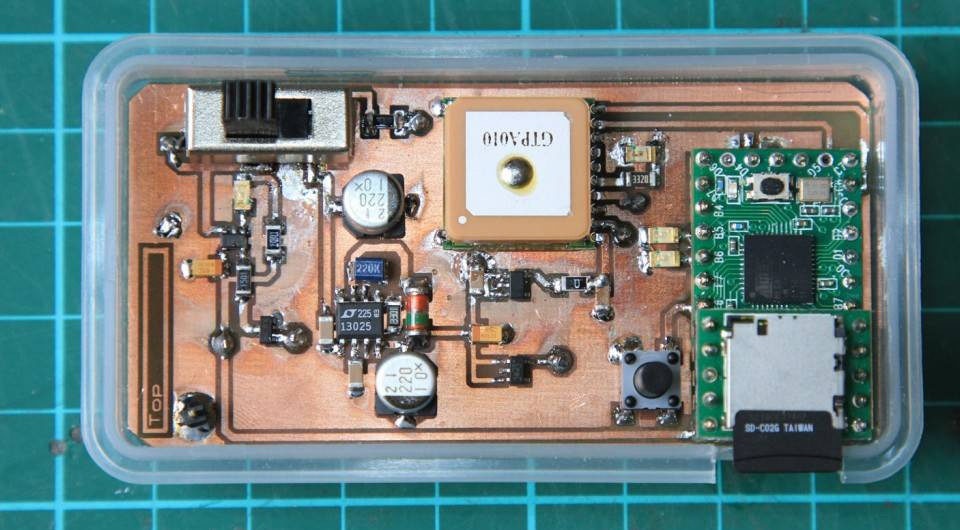

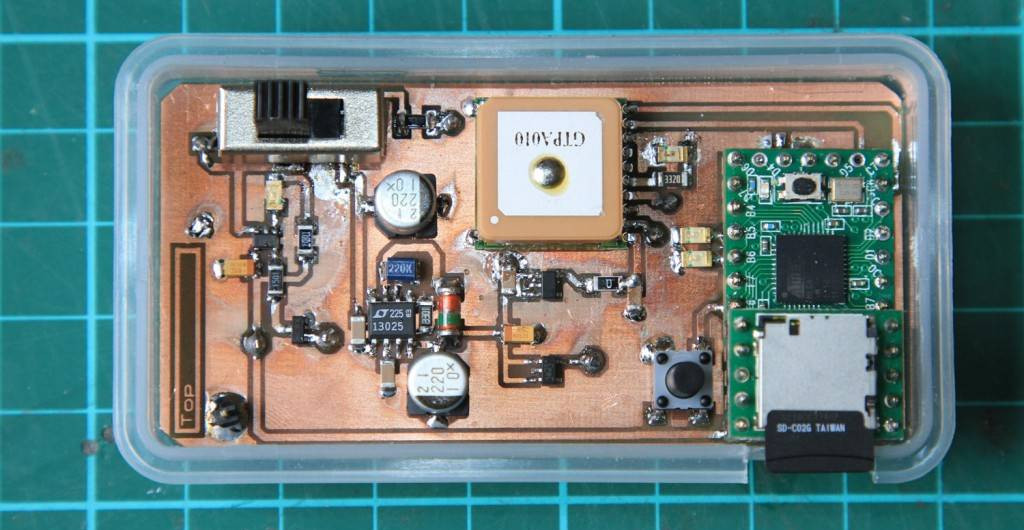

TeenLogger est donc réalisé avec une base de Teensy 2.0, ce qui permet d’implanter facilement les classes de périphériques de masse sur la partie USB, ce qui très pratique pour le déchargement des données de la carte micro-SD.

teenlogger-un-gps-logger-miniature-a-base-de-teensy-01

Pour la partie GPS, c’est un module PA6B qui a été utilisé.

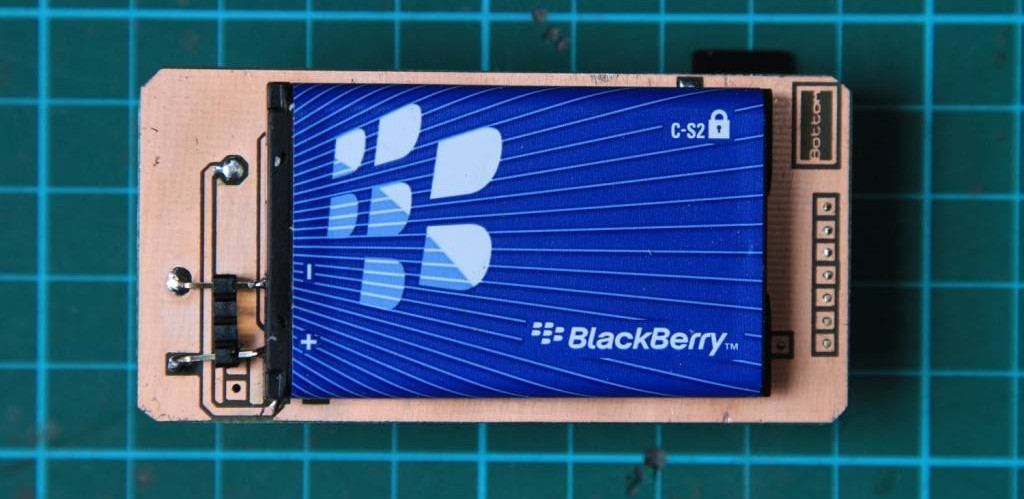

Pour la partie Alimentation, on retrouve une batterie de Blackberry fournissant 1100 mAh 3,7V qui peut fournir du 5V 600mA grâce à un convertisseur DC/DC LT1302. Pour recharger la batterie, c’est un LTC4054-4.2 qui a été utilisé.

teenlogger-un-gps-logger-miniature-a-base-de-teensy-02

Le code est directement compatible de l’IDE Arduino, et il a été optimisé pour pouvoir stocker un point toutes les 1 seconde. Cela procure une autonomie de 15 à 17h de stockage de données GPS.

Vous pouvez retrouver l’intégralité de ce projet sur weirdlab.fr
