SevenBlocks – Un hommage à l’afficheur 7 segments

Semageek Publié le 16 avril 2012
2
3.6K Vues


  • Partagez sur Facebook
  • Twittez

Cela fait déjà cent ans que l’afficheur 7 segments a été créé. Kiu a voulu célébrer cet anniversaire en recréant un afficheur 7 segment mécanique, vous verrez que ce montage électronique de manque pas d’originalité de part une conception assez complexe.

SevenBlocks reprend ainsi le design d’une horloge digitale classique avec un affichage rouge sur un fond noir.

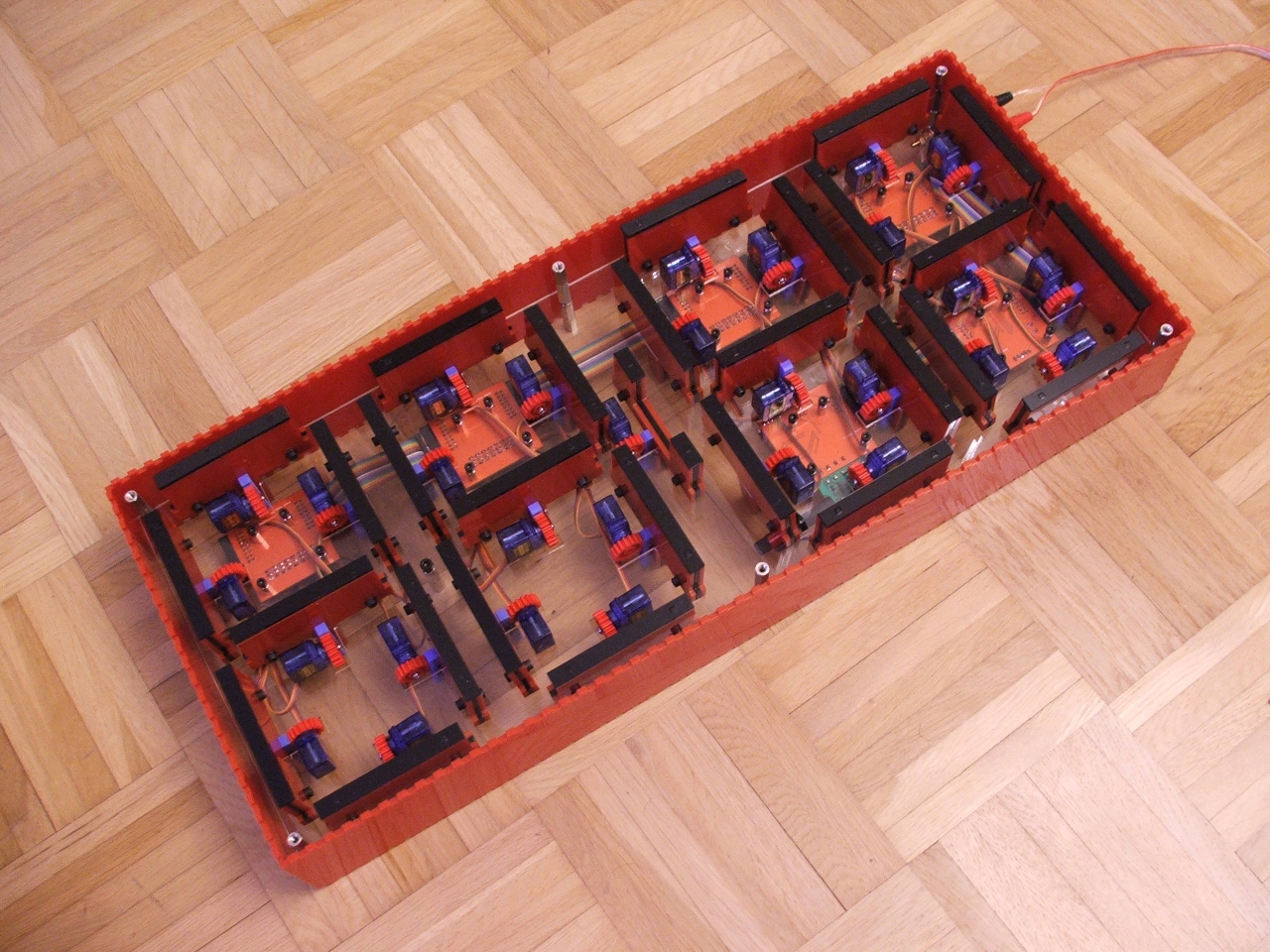

La réalisation est composé de blocs d’acrylique qui sont animé à l’aide plusieurs servo-moteurs, formant ainsi les 28 segments de cet afficheur.

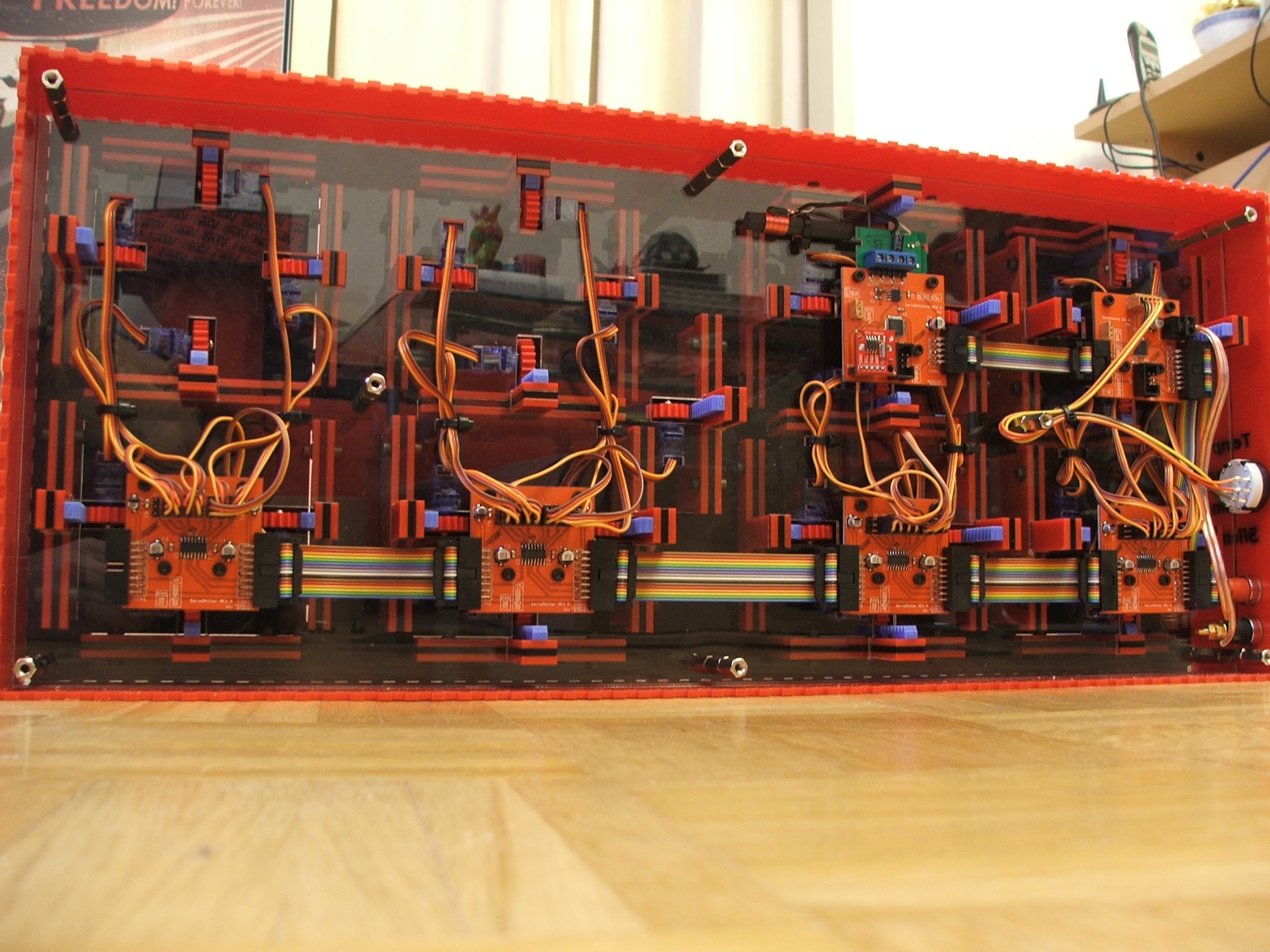

Au niveau électronique, on retrouve un ATMega8 avec une série de 74HC595 pour augmenter le nombre de sorties et également un DS1307 pour réaliser la fonction horloge RTC.

Voici la vidéo de cet hommage à l’afficheur 7 segment dont vous pouvez retrouver tous les détails de fabrication sur github.com.
