Seeeduino : Un kit compatible Arduino en software et hardware.

Semageek Publié le 22 mars 2009
0
2.0K Vues


  • Partagez sur Facebook
  • Twittez

seeeduino

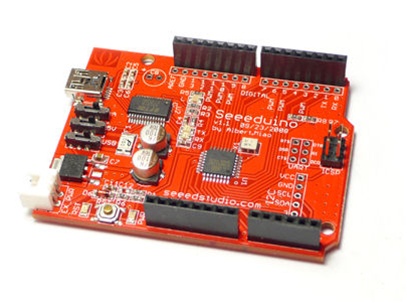

Le kit Seeeduino v1.1 de la Shed Maker est un kit compatible Arduino. La conception est basée sur l’Arduino Diecimila, et il est 100% compatible avec l’IDE et la connection des Shields. Du point de vue fonctionnel rien ne change réellement si ce n’est une optimisation de la carte Diecimila.

Les modifications apportées.

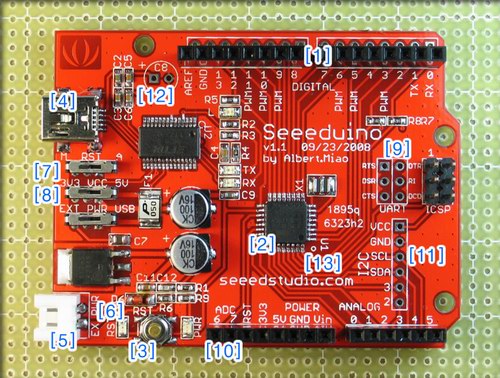

seeeduino_2

  1. Duplication des IO de la carte, dans le but de pouvoir les utiliser sur shield monté dessus, ou pour une connection extérieure lorsque qu’un shield est présent.
  2. La plupart des composants sont passés en SMD, y compris le quartz, ce qui permet de réduire la hauteur globale de la carte, vous aurez moins d’inquiétude lors du branchement d’un shield.
  3. Accès plus facile aux boutons et switch. Ils ont été déplacés dans coin de la carte afin de les rendre plus accessible lorsqu’un shield est connecté.
  4. Changement de la connectique USB en Mini USB.
  5. Changement de la connectique d’alimentation  en une prise plus petite, et plus facile à mettre en œuvre (standard sur certaines batterie).
  6. Les LED de Reset et de Power sont placé à proximité du boutons de Reset, dans la même optique de visualisation.
  7. Fonction Auto Reset. Très pratique en mode dévellopement, mais souvent désactivé en version production.
  8. Switch de basculement d’alimentation 3,3V ou 5V, très pratique pour économiser de l’énergie.
  9. Sortie de l’UART du FTDI232.
  10. 2 pins supplémentaires ADC.
  11. Pins pour de l’I2C et des capteurs supplémentaires.
  12. Emplacement facultatif pour intégrer un condensateur dans le but d’améliorer les performance en tension 3,3V.
  13. Le reroutage en SMD a permit de libérer pas mal de place afin d’établir plus de clarté autour du Atmega168.

Avantages

  • Une carte plus petite en hauteur de composants.
  • Ajouts de pins et de fonctionnalités.
  • Économie d’énergie et alimentation en 3,3V.

Inconvénients.

Il n’y a qu’un seul gros inconvénient pour ma part, si lors d’une mauvaise manipulation vous cramez le Atmega168, la carte est foutu ou alors il faudra s’armer de patience pour dessouder et ressouder le composant en SMD, tandis que sur une Diecimila, il suffit juste de changer le ATmega monté sur support DIP.

Toutes les infos sur ce kit : www.makershed.com

source : blog.makezine.com
