Scooterputer : Un ordinateur de bord DIY pour scooter à base d’Arduino

Semageek Publié le 29 juin 2010
5
7.4K Vues


  • Partagez sur Facebook
  • Twittez

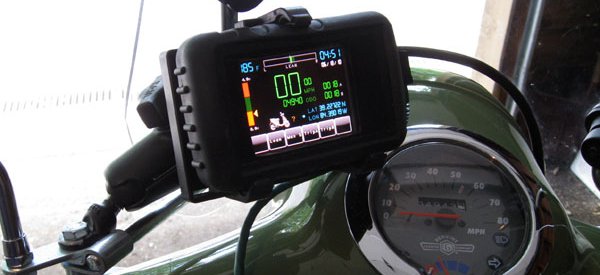

Scooterputer est un ordinateur de bord pour scooter réalisé avec une base de kit Arduino. Ce projet réalisé par Kurt Schulz est vraiment très abouti et bien réalisé. Cela permet de disposer d’un ordinateur de bord avec un écran tactile amovible qui sert d‘alarme anti-vol quand on stationne le scooter.

Le projet est composé de 2 ensembles : la partie écran tactile et coeur du système à base d’un kit Arduino Duemilanove.

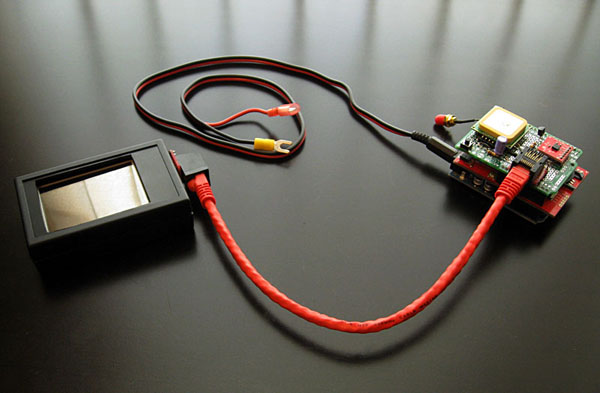

Pour la partie écran, c’est un module écran tactile OLED Liquidware qui est utilisé, avec une résolution de 320×240 pixels et surtout une interface de communication série. Du coup le module écran est amovible et rélié par un simple câble rJ45 au coeur du système.

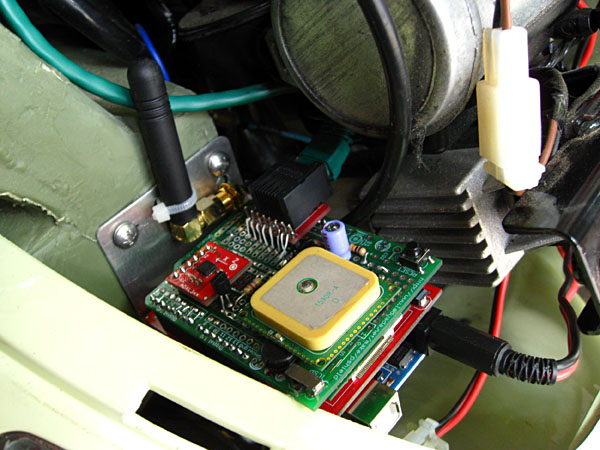

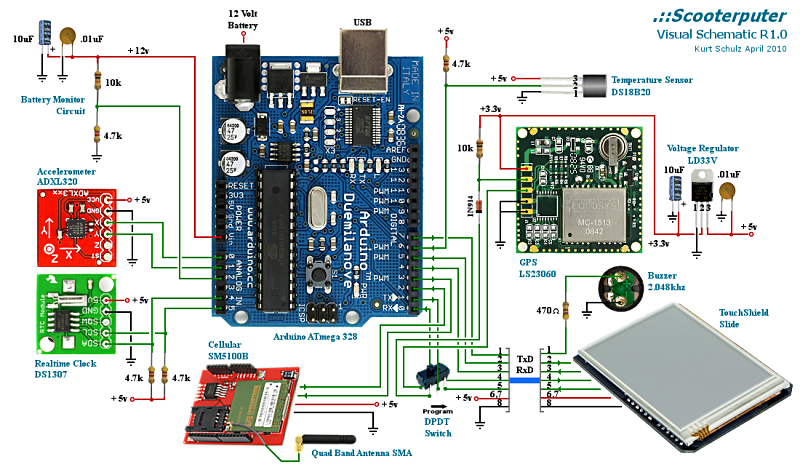

Le coeur du système comporte :

  • un kit Arduino Duemilanove
  • un shield GSM-GPRS pour une conncetion sur le réseau téléphonique mobile (Cellular SM5100B) avec antenne quadribande
  • un module horloge temps réel DS1307
  • un module accéléromètre 3 axes ADXL320
  • un GPS LS23060
  • un capteur de température DS18B20
  • Un circuit de surveillance de tension

Une fois l’ensemble monté, il suffit de l’incorporer dans le scooter.

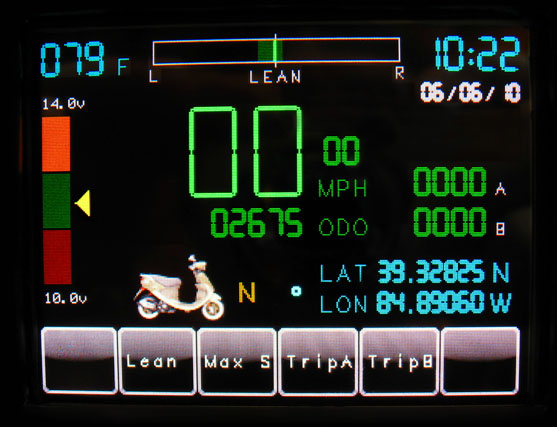

Et une fois bien programmé vous pourrez afficher entre autres :

  • L’état de la batterie
  • L’heure et la date
  • la température
  • un indicateur de virage
  • la vitesse
  • La vitesse max
  • compteur kilométrique
  • la latitude et longitude
  • un compas

Avec la programmation de ce système, il est possible de transmettre la position GPS du scooter par SMS régulièrement, ou même de transmettre un SMS lorsque le scooter subit un choc détecté par l’accéléromètre. Bref avec le système Scooterputer, c’est une réelle alarme programmable pour scooter dont vous disposez.

Voici une vidéo de présentation du système une fois monté :

Vous pouvez retrouver tout les détails pour réaliser votre propre Scooterputer sur le site de Kurt Schulz : janspace.com

via : hackaday.com
