Resistor Colour Wheel : Un outil pas cher pour calculer la valeur des résistances
Semageek
Publié le 14 février 2011
Même en connaissant la fameuse phrase mnémotechnique par coeur, j’ai bien souvent tendance à utiliser mon téléphone et la bonne application pour calculer la valeur des résistances. Voici un moyen très simple de se faire un outils pour cette fonctionnalité.
Petit rappel
Les résistances sont codifiées selon un code de couleur.
Dans la plupart des cas, elles ne sont composées que de 4 bagues de couleurs, 3 indiquant la valeur et la quatrième indiquant la tolérance ou la précision de celle-ci.
Les 2 première baques indique une valeur numérique à l’aide deux digits et la troisième indique le nombre de zéro, ou de puissance de 10.
Le codes des couleur est le suivant :
- Noir pour 0
- Marron pour 1
- Rouge pour 2
- Orange pour 3
- Jaune pour 4
- Vert pour 5
- Bleu pour 6
- Violet pour 7
- Gris pour 8
- Blanc pour 9
Donc, quand on trouve par exemple une résistance avec 4 bagues : Jaune – Violet – Rouge – Or
Jaune vaut 4, Violet vaut 7, et Rouge vaut 2 => 47 x 10^2 = 4700 ? = 4.7k?
La couleur Or indiquant qu’il s’agit d’une résistance à 5% de précision
Pour se rappeler le code des couleurs, tous les électroniciens connaissent cette phrase mnémotechnique : » Ne Manger Rien Ou Jeûner, Voilà Bien Votre Grande Bêtise ! »
La méthode mobile
Bien sûr, cette phrase, vous ne l’oublierez jamais mais il parfois bien plus rapide d’utiliser un petit soft sur son téléphone comme :
- Ohm’s Law sur Android
- Electrical Ref sur iPhone
La méthode papier

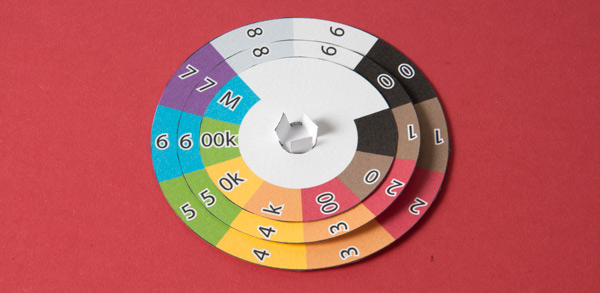

Et sinon, il est bien simple de réaliser ce montage, Resitor Colour Wheel, un système avec 3 cercles de papier qui permet de calculer facilement la valeur d’une résistance.
Il suffit de télécharger resistor.pdf sur cette page robives.com, d’imprimer les motifs sur une feuille de papier ( assez épaisse) et d’assembler l’ensemble.

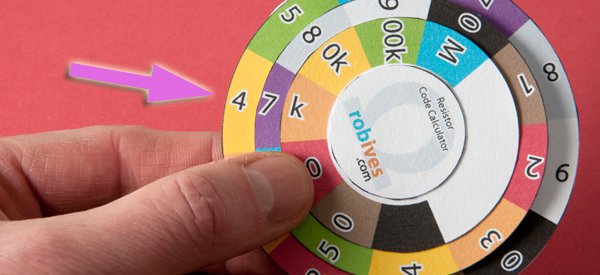

Il vous faudra ensuite faire tourner les disques pour déterminer la valeur d’une résistance en fonction de sa couleur, ou même déterminer la couleur d’une résistance en fonction de sa valeur.
Bref, c’est un petit outil simple à réaliser et à garder dans un coin de son labo…
