Réaliser une image parallèle avec des photorésistances et des ampoules.

Semageek Publié le 5 décembre 2009
3
2.7K Vues


  • Partagez sur Facebook
  • Twittez

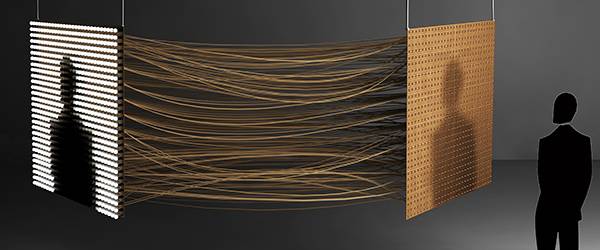

image_paralèlle

Ce projet permet de reproduire une image monochrome par une transmission parallèle de signaux électrique. Le principe est très simple, un mur de capteurs photo-résistif est relié point à point avec un mur d’ampoules. Les variations de lumière produites sur un mur sont donc simulé sur le deuxième.

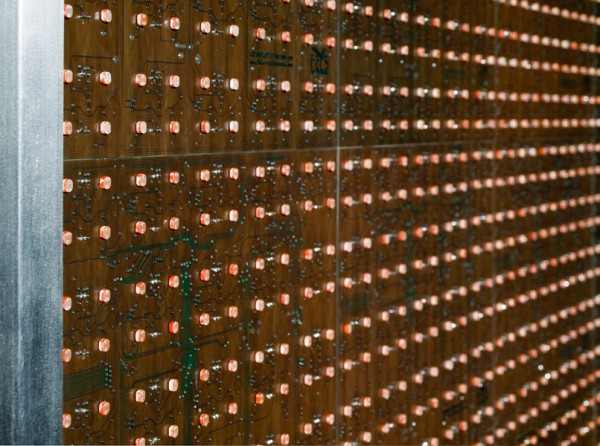

Le mur de photorésistances.

photresistance

Une photorésistance est un composant électronique dont la résistance varie en fonction de la luminosité.

Le mur récepteur représente donc un matrice de résistances, variant en fonction de la luminosité présente sur celui ci.

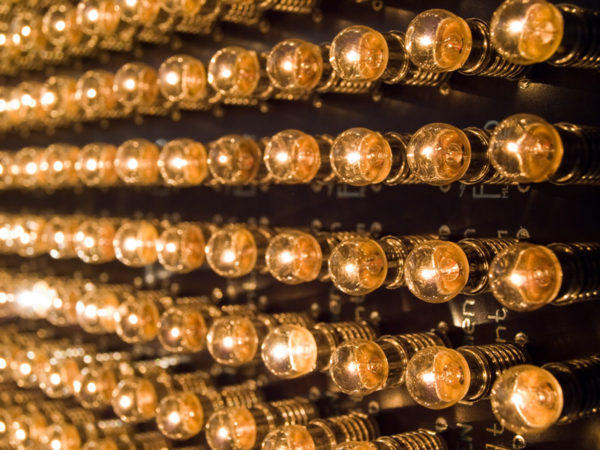

Le mur d’ampoules.

a_parallel_image_04

Un mur d’ampoule est également réalisé, chacune représantant chaque « pixel » de la matrice du mur des photoresistances.

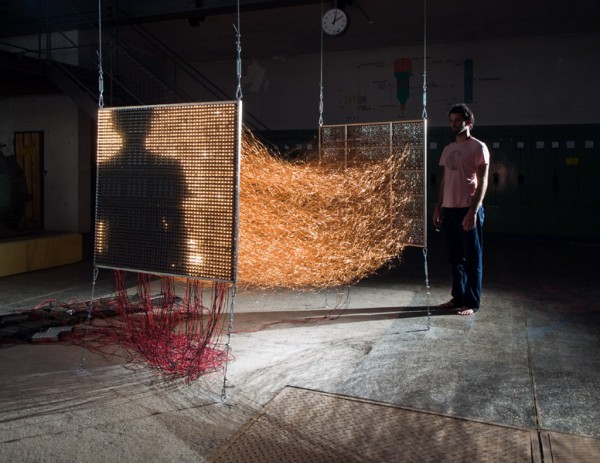

La liaison parallèle en fil de cuivre.

a_parallel_image_07

Il suffit donc de relier en série chaque ampoule à chaque photorésistance et d’alimenter la ligne pour pouvoir reproduire la luminosité d’un mur à l’autre

Le résultat en vidéo.

Conclusion.

Un beau projet de Geghard Sengmüller qui a le mérite d’utiliser des composants vraiment très simple, voir de base. Le coté artistique du projet est vraiment appréciable, ainsi que le visuel qui symbolise parfaitement la notion de transmission de données en parallèle. Une petite pensée pour le câblage qui à du prendre quelques heures… et surtout en dépannage quand il faut trouver la liaison qui ne fonctionne pas.

retrouvez plus d’info sur la page du concepteur : gebseng.com
