Réaliser une communication ultrasonique entre deux Arduino avec un HC-SR04

Semageek Publié le 4 juin 2018
0
4.7K Vues


  • Partagez sur Facebook
  • Twittez

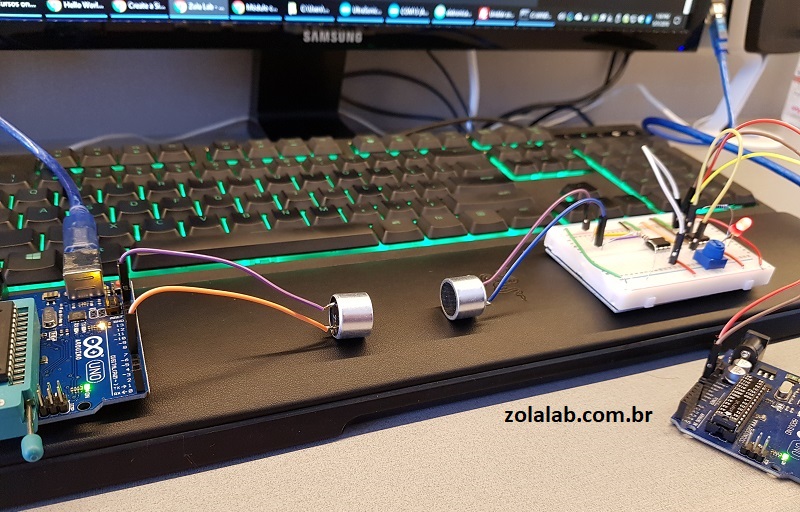

Eduardo Zola vient de réaliser un montage simple qui permet de réaliser une communication ultrasonique entre deux cartes Arduino UNO. Pour cela, il a hacké un capteur ultrason HC-SR04 qu’il a démonté pour extraire le transducteur et le récepteur ultrasonique.

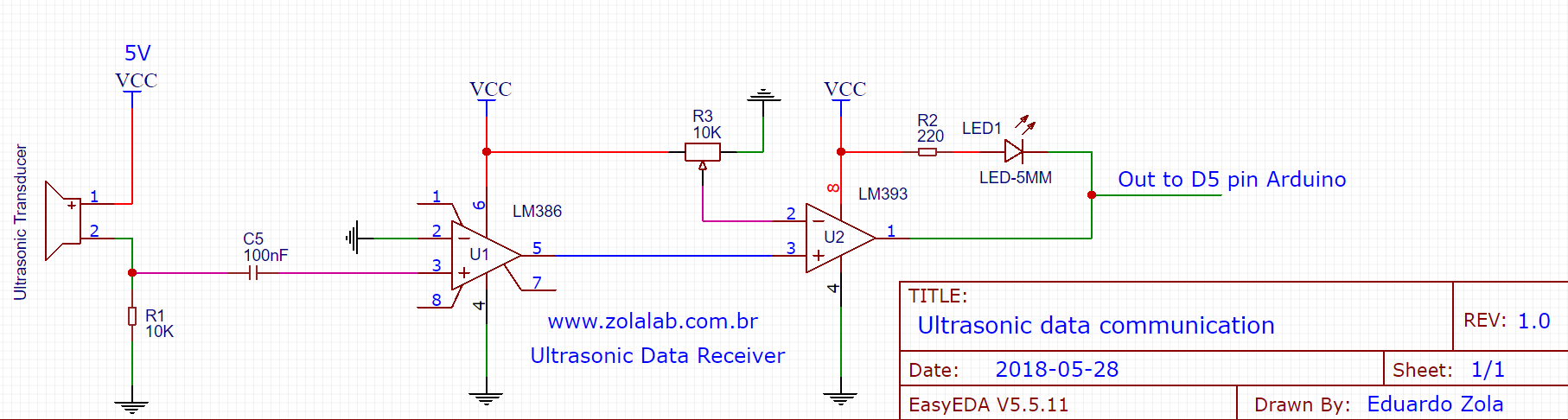

Dans l’exemple qu’il a réalisé, il transmet des chaînes de caractères, mais cela peut être également réalisé sûrement pour d’autres applications. Le dialogue est uni-directionnel, l’émetteur est câblé en direct sur la carte Arduino UNO, par contre, le recepteur nécessite un peu d’électronique avec un un amplificateur LM386 et un comparateur LM393.

Le code est assez simple, les caractères ASCII sont convertis en 8 bits binaires qui sont transmit sous forme de tonalité. Une fois réceptionnées, ces tonalités sont alors décodées en caractères ASCII. Ce n’est pas très rapide, mais cela fonctionne.

Voici la vidéo de démonstration de ce projet :

Vous pouvez retrouver l’intégralité de ce projet sur zolalab.com.br
