Pratique : Des diagrammes de Pinout pour Arduino et ATMega

Semageek Publié le 11 février 2013
7
9.5K Vues


  • Partagez sur Facebook
  • Twittez

Pighixxx vient de faire un boulot considérable en réalisant les diagrammes de pinout de la carte Arduino UNO et des principaux micro-contrôleur Atmel.

Ces diagrammes sont de réels outils lorsque l’on fait un projet DIY, ils vont nous permettre de ne pas chercher des heures dans la documentation pour trouver l’affectation d’une pins.

Voici quelques photos pour découvrir le travail de Pighixxx.

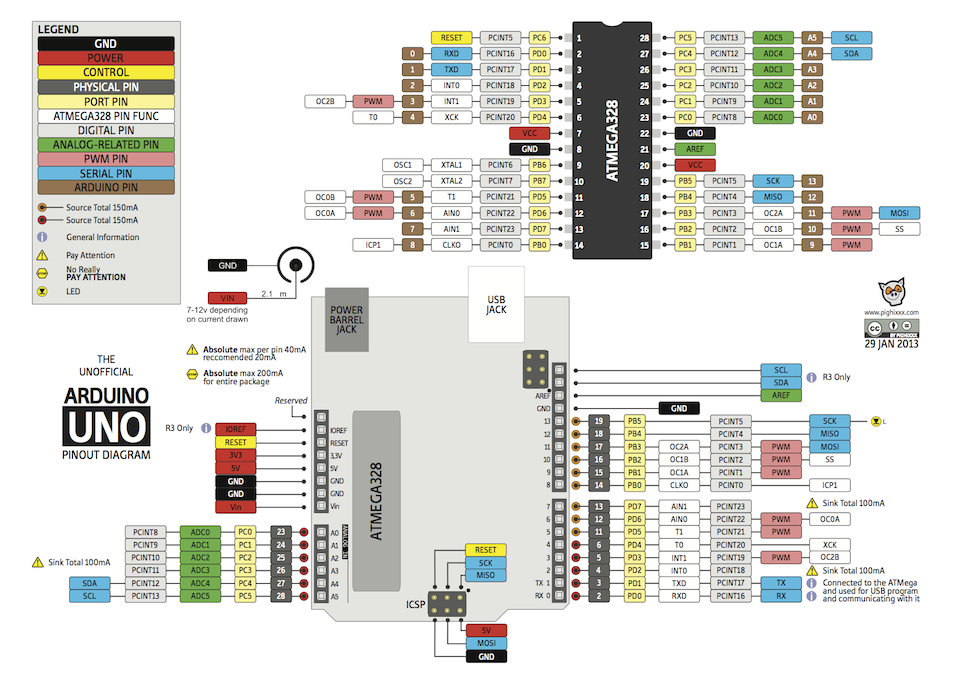

Arduino UNO Pinout

Arduino_uno_Pinout_Web

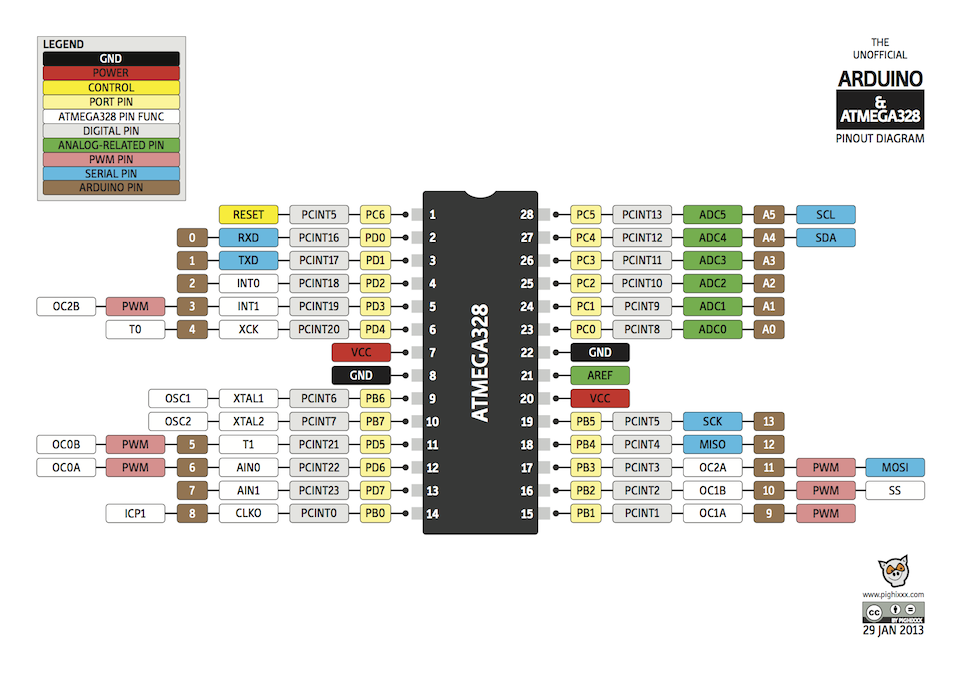

ATMega328 Pinout

arduino_atmega328_Web

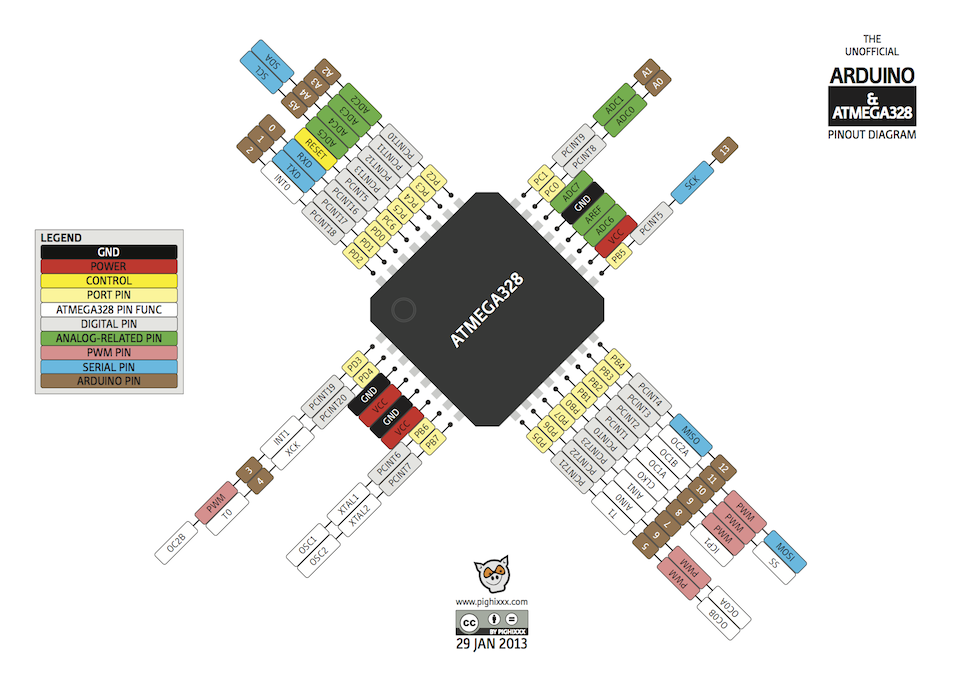

ATMega328 Pinout en package QTFP

atmega328_qtfp_web

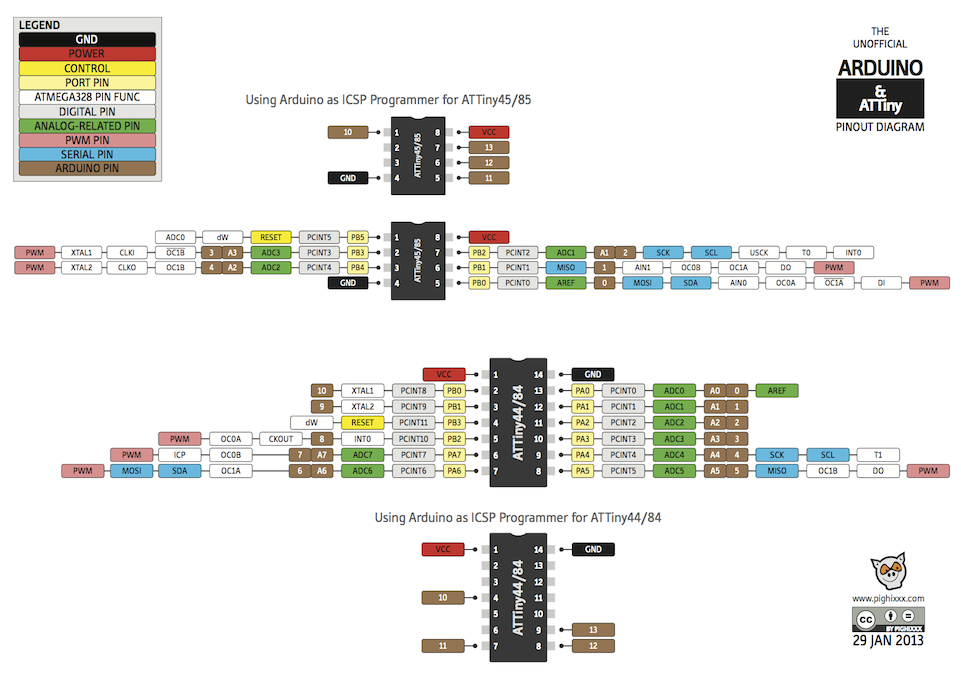

ATtiny Pinout

attiny_web

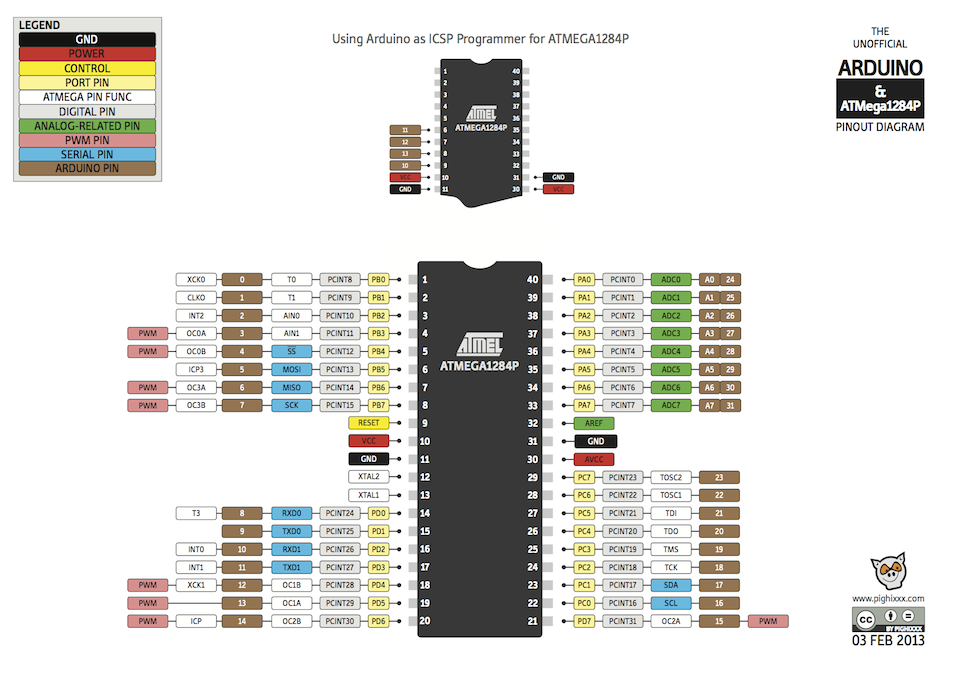

ATMega1284 Pinout

atmega1284p



ATMega644 Pinout

atmega644p

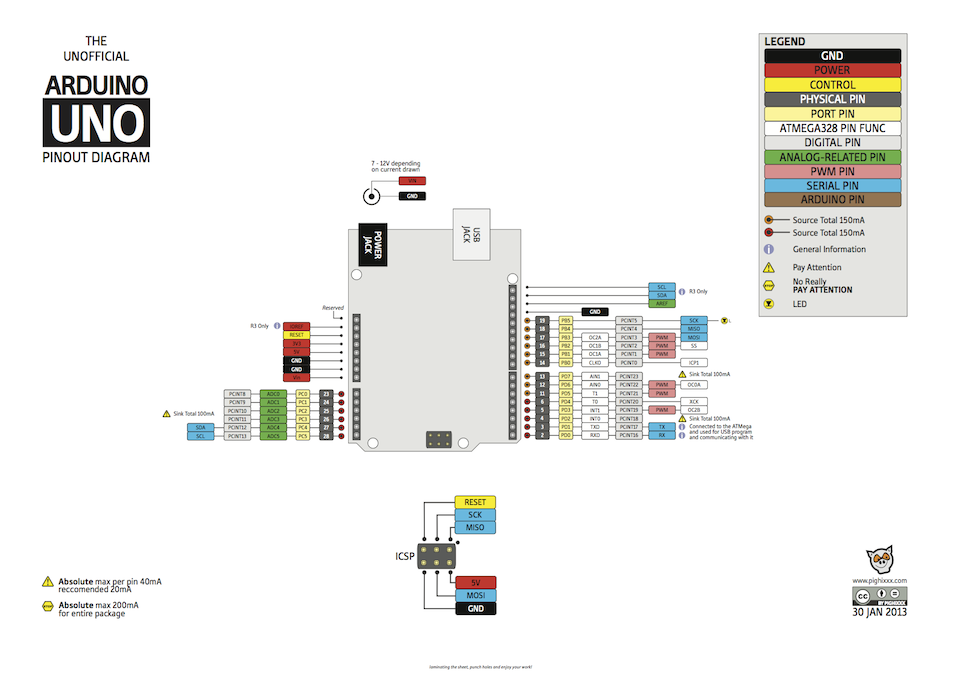

Arduino UNO Pinout à l’échelle 1:1

Ce diagramme de pinout est surement le plus intéressant car il va permettre de l’imprimer et de le positionner directement sous la carte Arduino UNO.

Arduino-Pinout_web

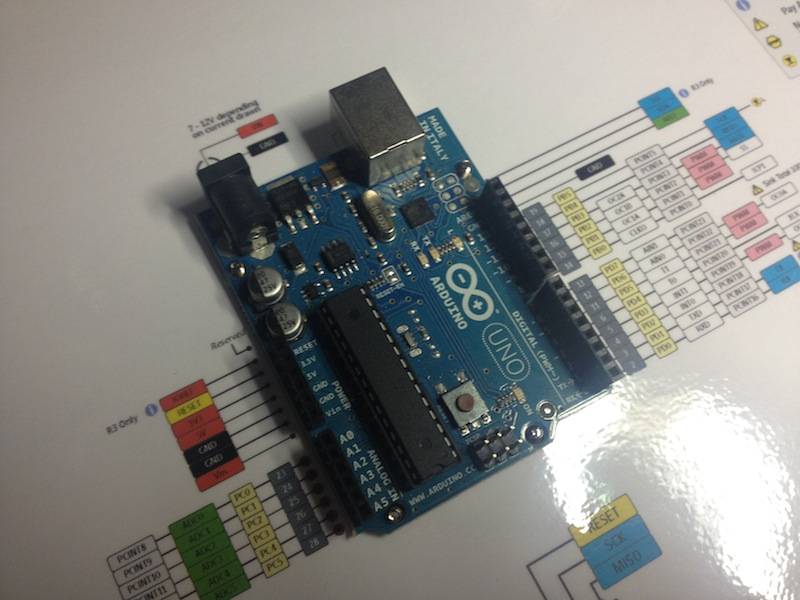

Voici une exemple d’utilisation, avec l’impression à l’échelle 1:1.

arduino_uno_pinout



Voici les liens pour télécharger tous ces documents en PDF

  • PinOut Arduino Uno
  • PinOut ATMega328
  • PinOut ATMega328 QTFP
  • PinOut ATTiny
  • PinOut ATMega1284p
  • PinOut ATMega1284p – Bobuino Version
  • PinOut ATMega1284p – Editable Version
  • PinOut ATMega644p
  • PinOut Arduino Sketch Echelle 1:1
  • PinOut Arduino Sketch with ATMega328 Echelle 1:1
