Nindendoscope : Jouer à la Gameboy sur un oscilloscope

Semageek Publié le 14 février 2011
4
2.3K Vues


  • Partagez sur Facebook
  • Twittez

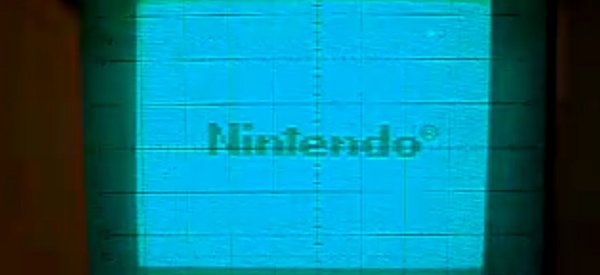

Craig avait trouvé le moyen d’extraire un signal vidéo d’une gameboy en niveau de gris directement sur le l’écran LCD. Il « améliorer » son montage pour convertir ce signal en XY pour pouvoir mettre l’image sur un oscilloscope.

Avant toute chose, si vous désirez récupérer le signal vidéo en niveau de gris de la Gameboy, je vous conseille de lire le sujet de Craig sur son blog flashingleds.wordpress.com.

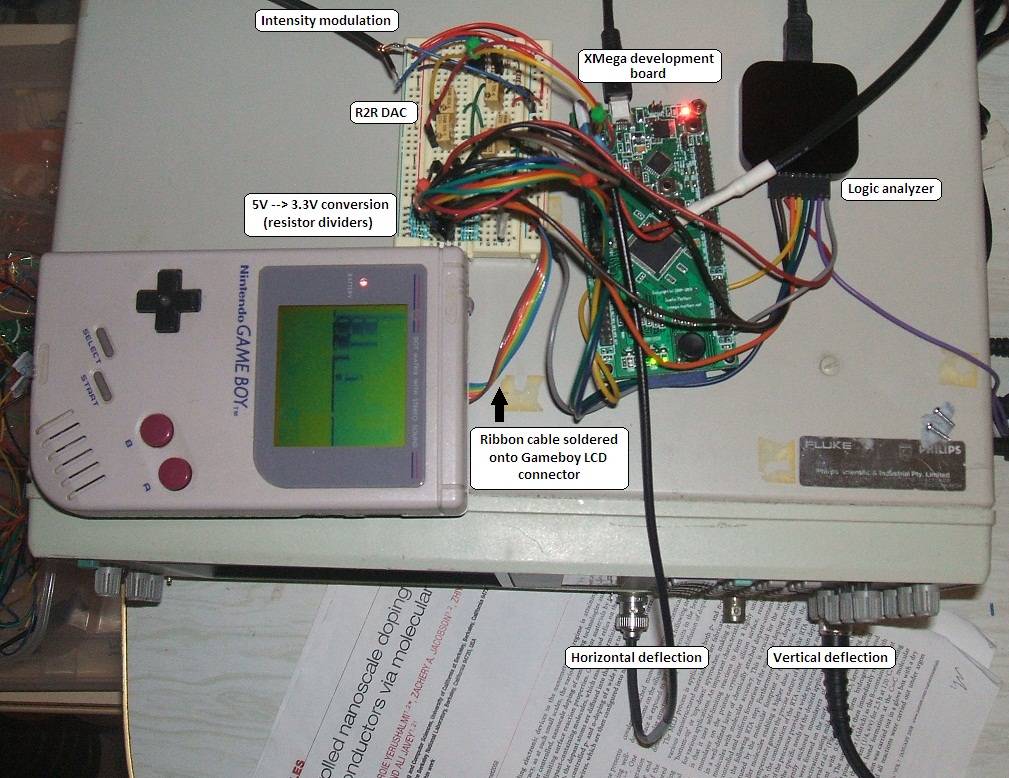

En améliorant ce premier projet, il a intégré une carte à base de XMega128A1 pour arriver à décoder le signal vidéo en provenance de l’écran LCD et le retransmettre sous forme XY.

Voilà donc le résultat en vidéo, où l’on peut d’ailleurs apercevoir un bon vieu combiscope Phillips PM3065 pour les amateurs… 😉

Tout les détails de cette réalisation sont disponibles sur flashingleds.wordpress.com
