Moppyduino : une carte électronique dédié pour jouer de la musique avec des lecteurs de disquettes

Semageek Publié le 13 février 2013
0
3.0K Vues


  • Partagez sur Facebook
  • Twittez

Plus la peine de présenter Moppy, la suite logicielle pour arduino qui permet de faire de la musique avec des lecteurs de disquettes.

Rupert a souhaité réaliser un circuit électronique dédié pour utiliser Moppy et pouvant piloter jusqu’à 6 lecteurs.

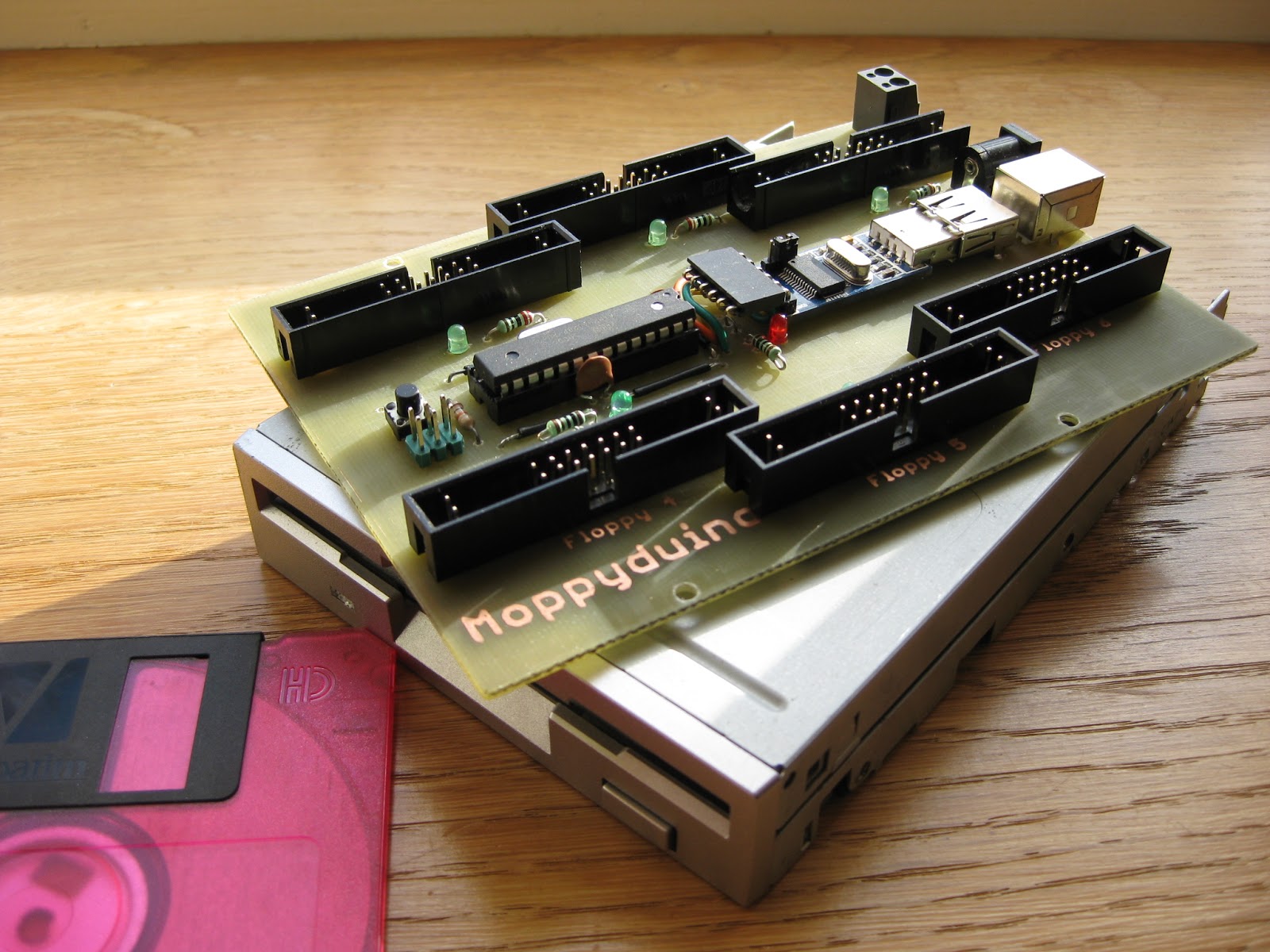

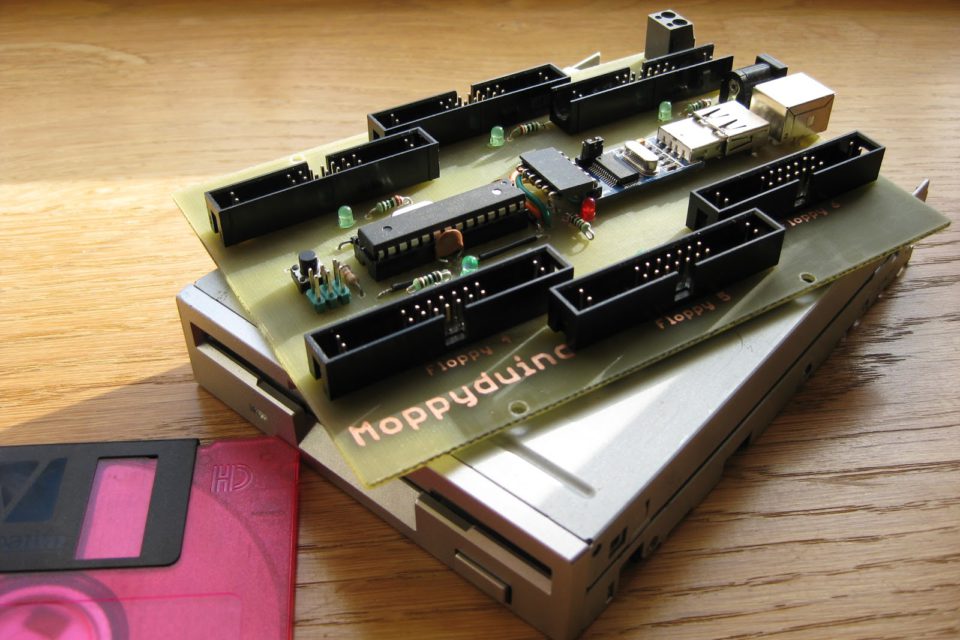

La carte est assez simple puisqu’elle ne contient qu’un ATMega328 ( avec son quartz), une partie alimentation , FTDI pour la liaison serie et 6 connecteurs pour les lecteurs de disquettes.

moppyduino-une-carte-electronique-pour-jouer-de-la-musique-avec-des-lecteurs-de-disquettes-01

Ce qui est intéressant, c’est la phase de conception du PCB. Avec tout d’abord, une impression laser du typhon sur transparent et transfert sur une plaque de cuivre avec une plastifieuse. Et pour finir un bain chaud au persulfate de sodium.

Après, au niveau du fonctionnement, rien ne change par rapport à un montage à base d’Arduino exécutant Moppy, le fichier MIDI est traité dans un applet Java et transmit en série au travers de l’USB à la carte électronique Moppyduino.

Le micro-contrôleur va ainsi piloter chacun des moteurs des lecteurs de disquettes correspondant à la bonne piste MIDI.

Voici la vidéo pour découvrir tout la phase de fabrication  du circuit imprimé et la démonstration de Moppyduino :
