Montage Minute : Surveiller la température de son frigo avec un Arduino

Semageek Publié le 29 décembre 2012
7
9.8K Vues


  • Partagez sur Facebook
  • Twittez

Voilà un petit montage DIY que je viens de réaliser en 5 minutes histoire de faire passer le temps.

Ce n’est pas un montage évolué, mais il permet de mettre en pratique quelques composants simples de la boutique.

Il s’agit d’un simple affichage de la température d’un capteur TMP36 à base d’arduino.

montage-minute-surveiller-la-temperature-de-son-frigo-avec-un-arduino

Les éléments :

montage-minute-surveiller-la-temperature-de-son-frigo-avec-un-arduino-01

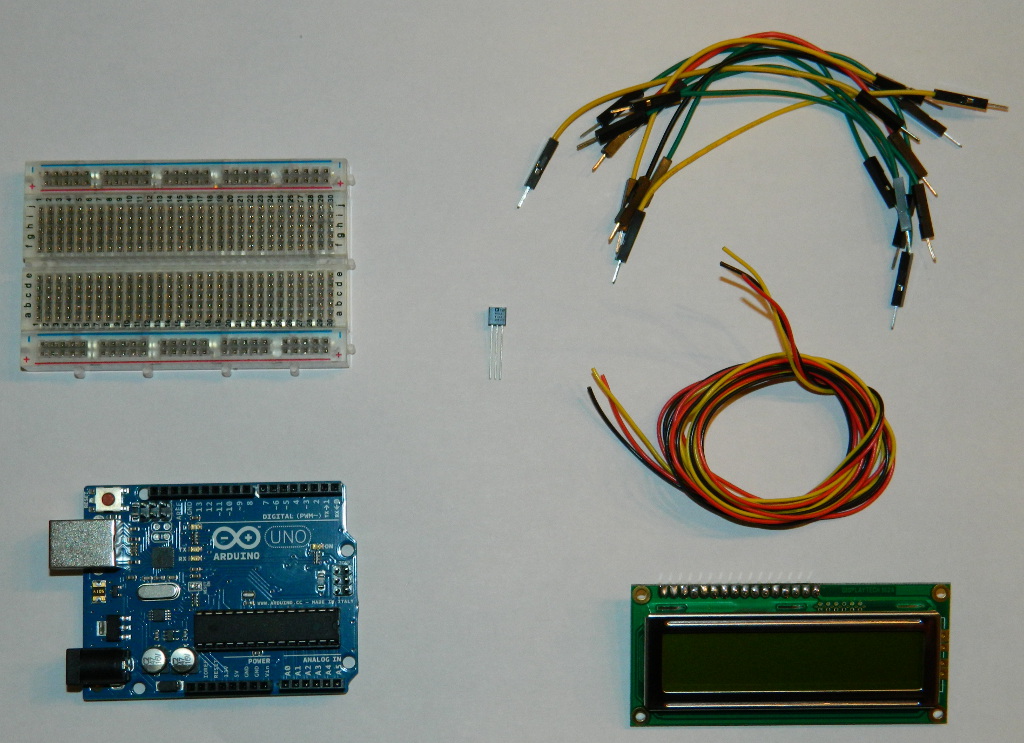

Pour réaliser ce montage vous aurez besoin de :

  • Une carte Arduino UNO
  • Une Breadboard 400 contacts
  • Un Afficheur LCD 16×2
  • Un connecteur Strip 40×1
  • 12 Wires
  • Un capteur de température TMP36
  • Du câble
  • Un fer à souder

Etape 1 : Soudure de l’afficheur LCD

montage-minute-surveiller-la-temperature-de-son-frigo-avec-un-arduino-02

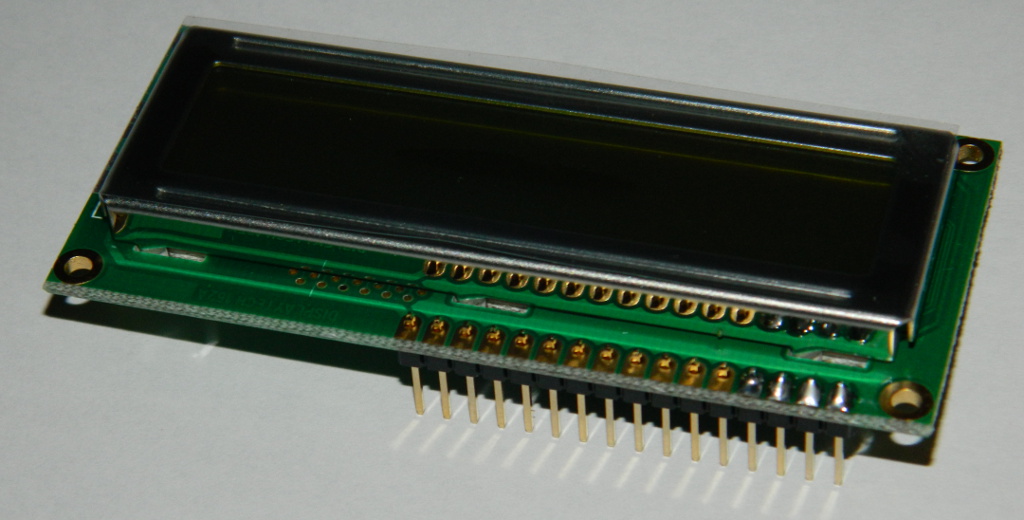

Afin de simplifier le branchement de l’afficheur sur la breadboard, j’ai d’abord soudé un connecteur dessus.

Etape 2 : Soudure du capteur de température TMP36

montage-minute-surveiller-la-temperature-de-son-frigo-avec-un-arduino-03

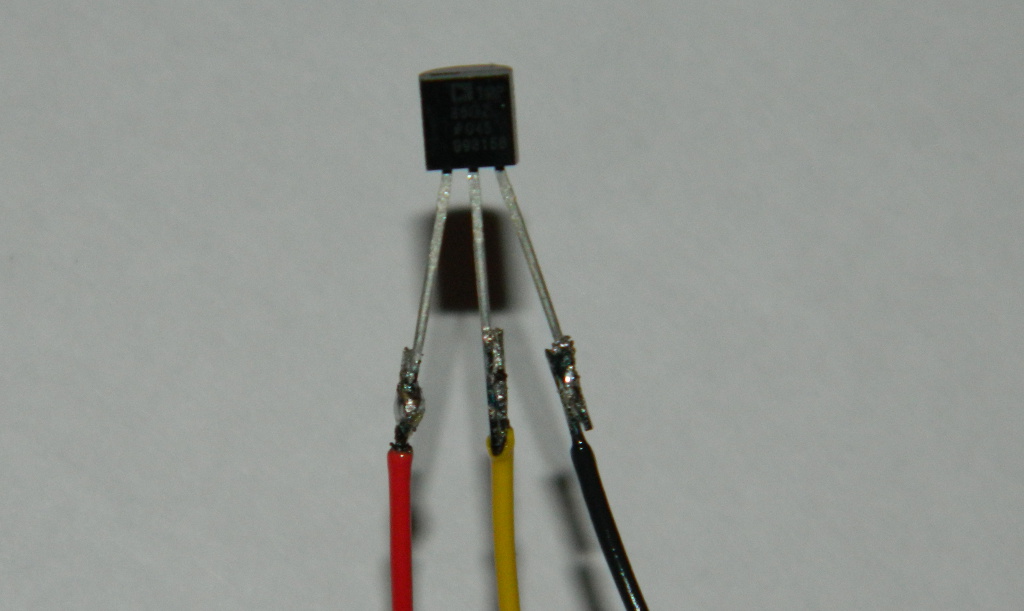

Pour le capteur TMP36, même punition avec la soudure de 3 fils afin de pouvoir le déporter facilement.

J’ai également étame l’extrémité de chaque câble pour une meilleure insertion dans la breadboard.

Si vous disposez de gaine thermo-retractable, ce sera mieux pour bien isoler les soudures.

Etape 3 : Connexion de l’ensemble

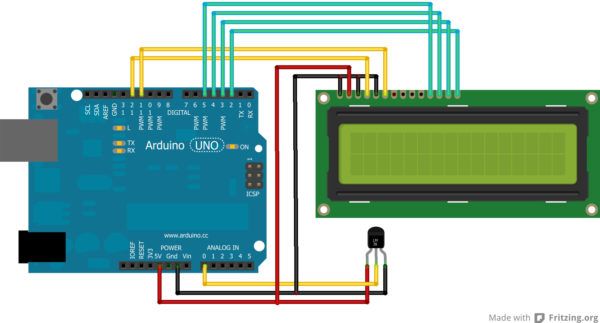

montage-minute-surveiller-la-temperature-de-son-frigo-avec-un-arduino-04

L’afficheur est câblé comme dans l’exemple « Hello World » de la librairie LiquidCrystal d’Arduino et le capteur de température est relié à l’entrée analogique A0.

Etape 4 : Programmation

montage-minute-surveiller-la-temperature-de-son-frigo-avec-un-arduino-05

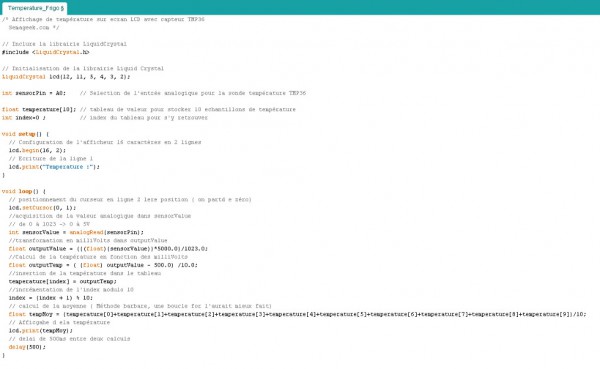

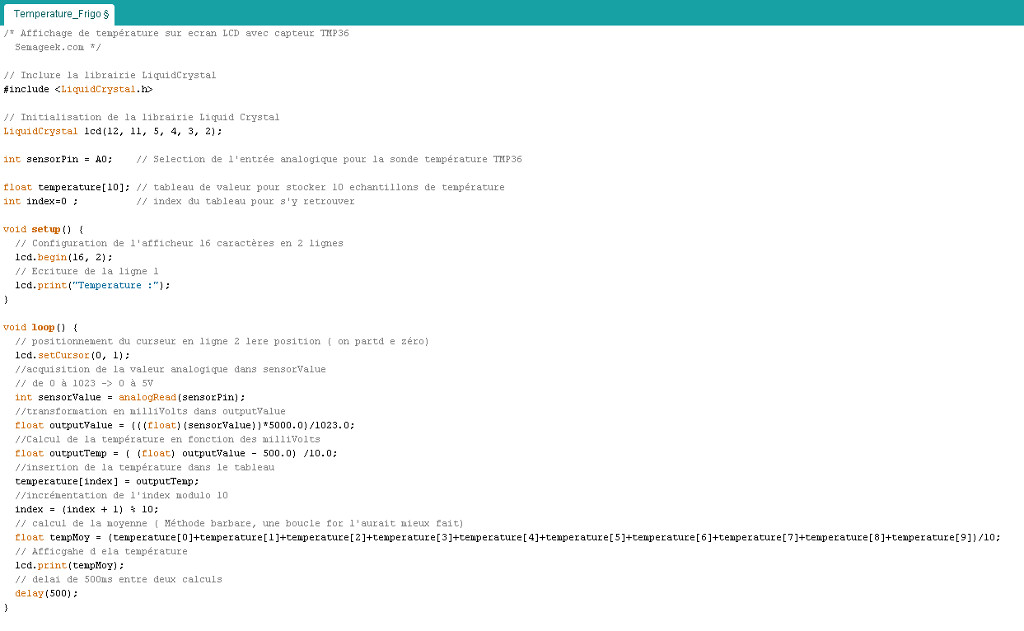

Vous pouvez retrouvez tout le code du programme sur Temperature_Frigo.ino

Etape 5 : Conclusion

montage-minute-surveiller-la-temperature-de-son-frigo-avec-un-arduino-06

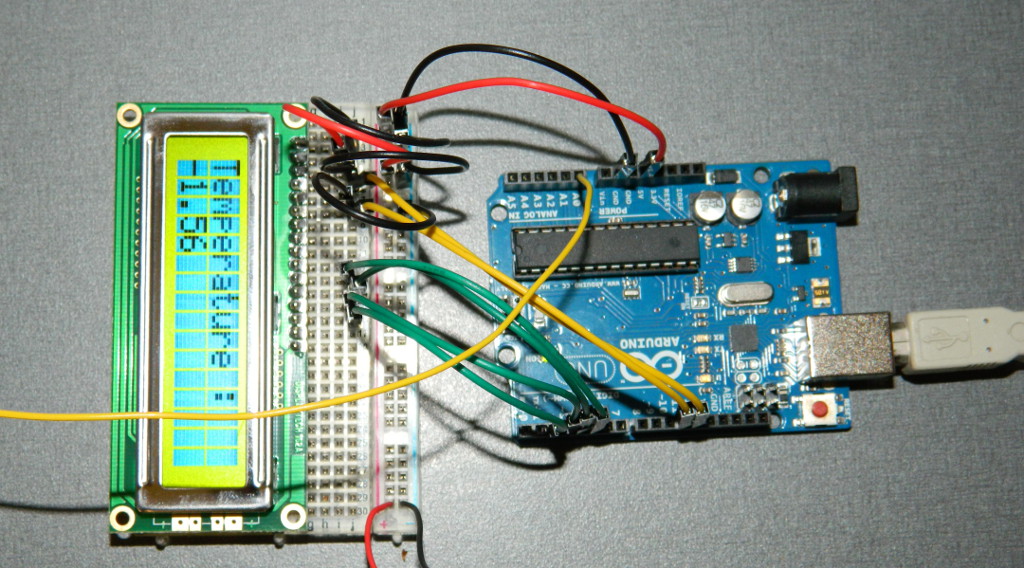

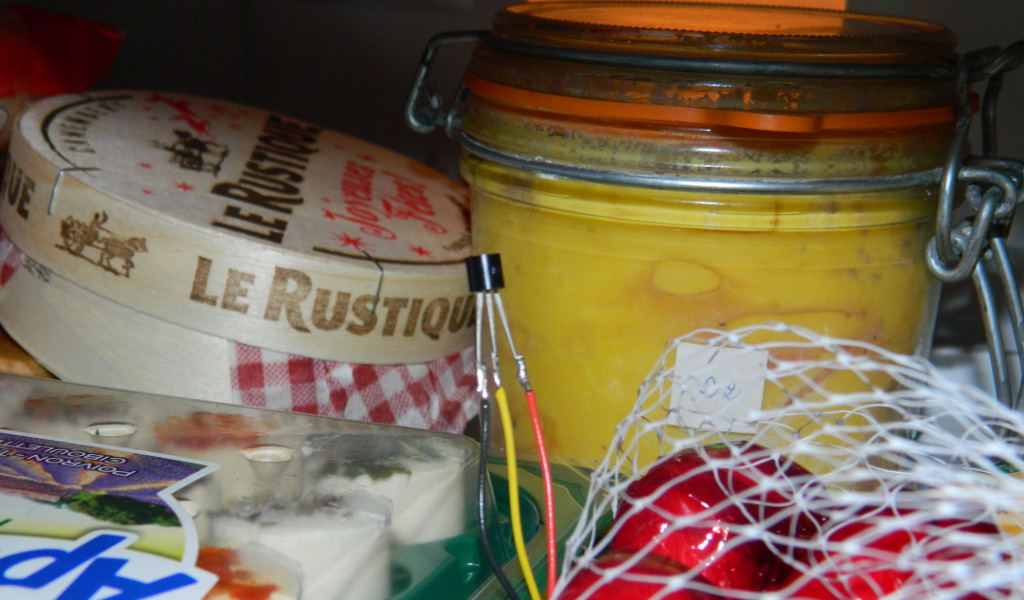

Le résultat dans mon frigo me donne une température de -27°C dans mon congélateur et 0° dans le frigo, WTF !!!

Ce n’est pas très concluant, mais il faut retenir que le capteur TMP36 est précis à ±2°C et je l’ai rallongé avec près de 1m de câble, ce qui n’est pas l’idéal pour une mesure analogique.

En corrigeant la température de -4°C, je commence à obtenir des valeur cohérentes.

Bref, c’est une bonne base, mais il faudra encore améliorer le truc, ce montage m’aura quand même occupé une bonne partie de l’après-midi.
