LED Orb 2.0 : Une sphère POV RVB en rotation à base de LED

Semageek Publié le 22 avril 2010
13
4.4K Vues


  • Partagez sur Facebook
  • Twittez

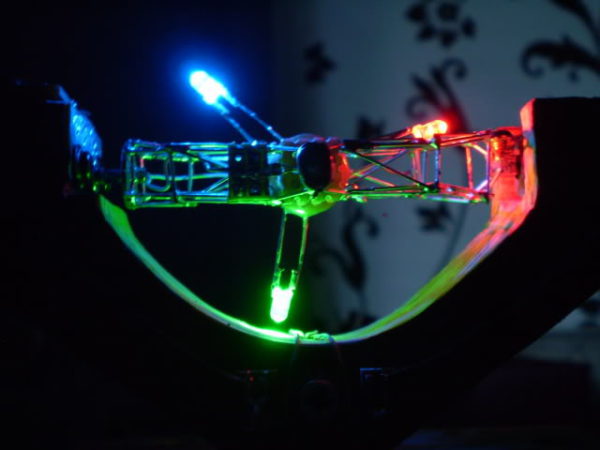

Voici une réalisation électronique DIY très poussé, c’est un système de type gyroscope qui utilise plusieurs cadrans en rotation dotés de LED RGB. Ce montage dispose de 3 axes de rotation qui permette d’afficher une sphère électroluminescente à l’aide de la technique POV (Persistance of Vision)

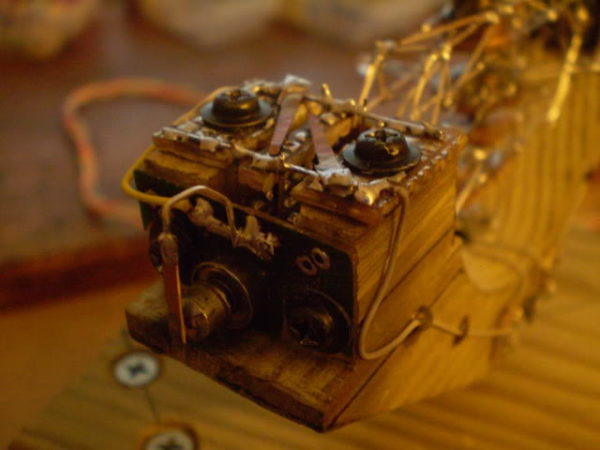

Ce qui m’a d’abord impressionné dans cette réalisation c’est le coté amateur de la chose, mais en regardant les détails, on s’aperçoit que le concepteur a dû bien ce prendre la tête avec certains détails comme l’équilibrage des pièces en rotation, ainsi que la transmission de données à l’aide de balai sur les différents axes.

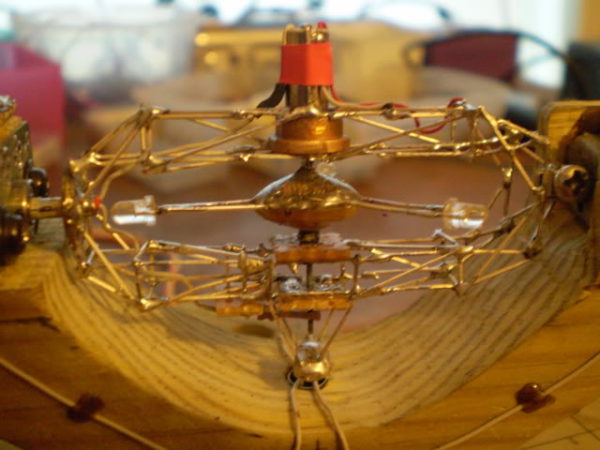

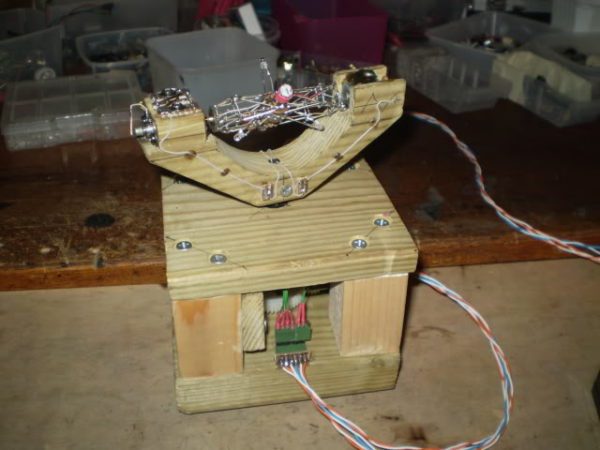

La structure est réalisé en bois, et les ensembles en rotation sont réalisé avec de petites tiges métalliques soudés à l’étain, plus artisanal que ça, on ne peut pas.

La plupart des pièces ayant servit à la conception proviennent de récupération sur des vieux appareils électroniques HS, comme des magnétoscopes.

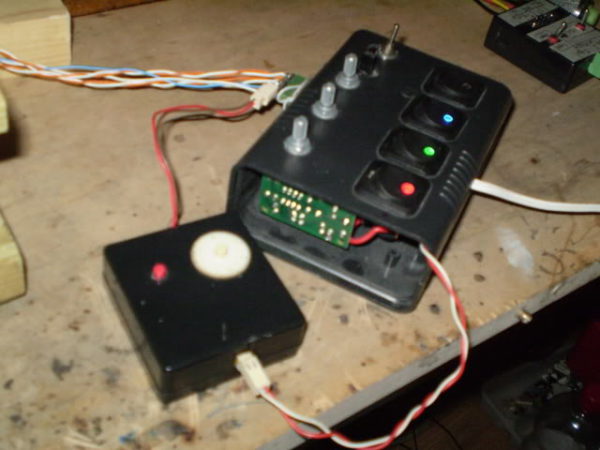

La platine de contrôle est elle aussi rudimentaire mais efficace, des potentiomètres permettes de régler la vitesse de chaque axe de rotation. D’ailleurs c’est ce vieux NE555 qui est utilisé pour gérer la vitesse.

Les LED disposent d’un fonctionnement réglables par couleur : éteinte, allumée, clignotante rapide, clignotante lente.

Mais même avec une fabrication aussi artisanale que cela, le résultat est au rendez vous avec des clichés impressionant.

Et voici le fonctionnement en vidéo :

Vous pouvez retrouver plus de détails sur cette réalisation sur laserpointerforums.com

via : hackedgadgets.com
