LED Cube Pendant : Le plus petit cube de 4x4x4 LED RGB au monde.

Semageek Publié le 30 janvier 2017
0
6.0K Vues


  • Partagez sur Facebook
  • Twittez

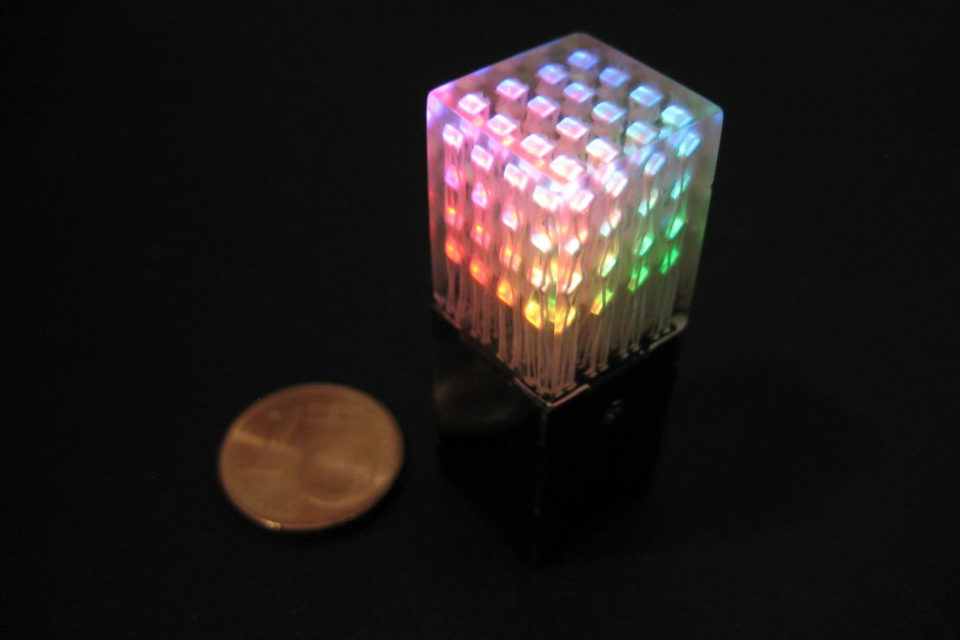

Nqtronix vient de fabriquer le plus petit cube de 4x4x4 LED RGB au monde avec une taille de seulement 13x13x36mm avec l’électronique et la batterie comprise dans ce volume.

Pour arriver à miniaturiser au maximum ce cube, il fallait prendre en compte quelques éléments primordiaux comme la taille des LEDs, un circuit électronique de plus petite taille et une batterie la plus petite possible. Pour les LEDs, il est parti au début sur un package en 0404 (1mmx1mm) mais la soudure de fil était presque impossible à la main, il s’est donc rabattu sur un package supérieur, le 0606 avec une surface de 1,6mmx1,6mm.

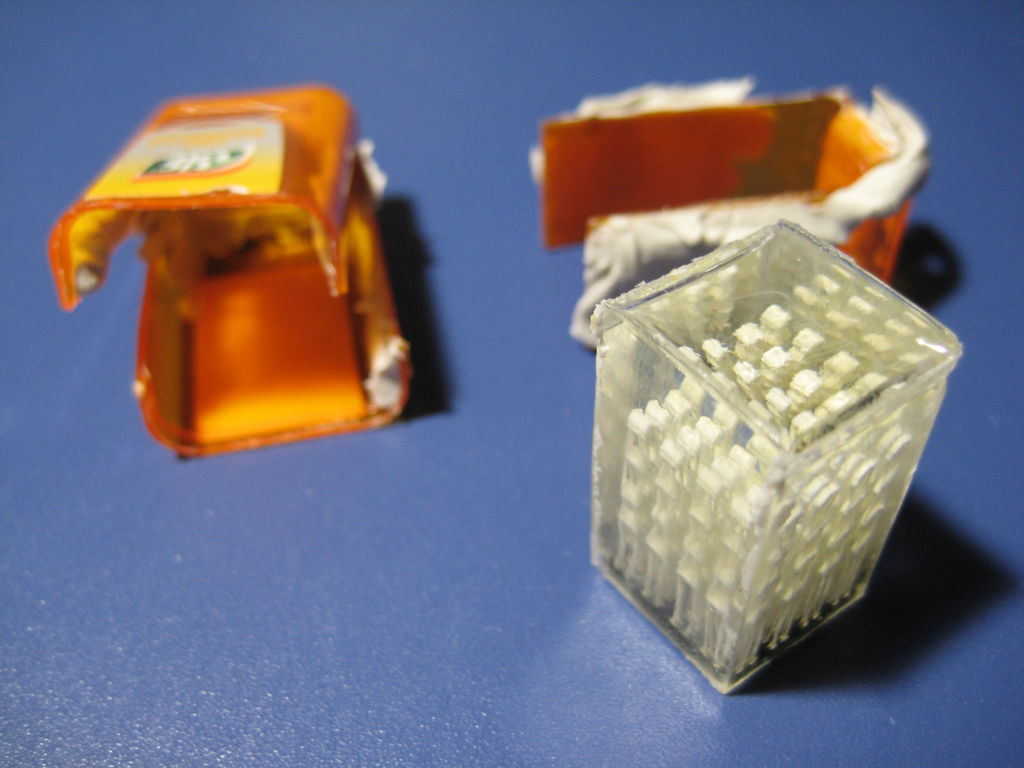

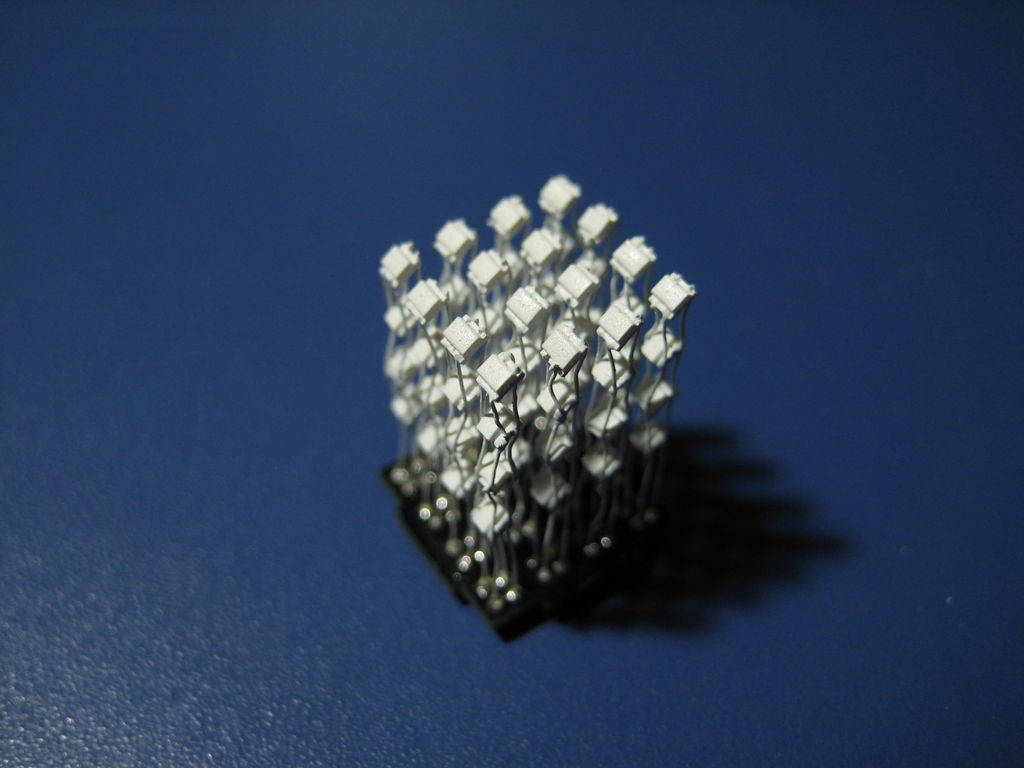

Les LEDs ont ainsi était soudées par groupe de 4 sur des fils et montées sur un circuit support. L’ensemble a été ensuite moulé dans de la résine.

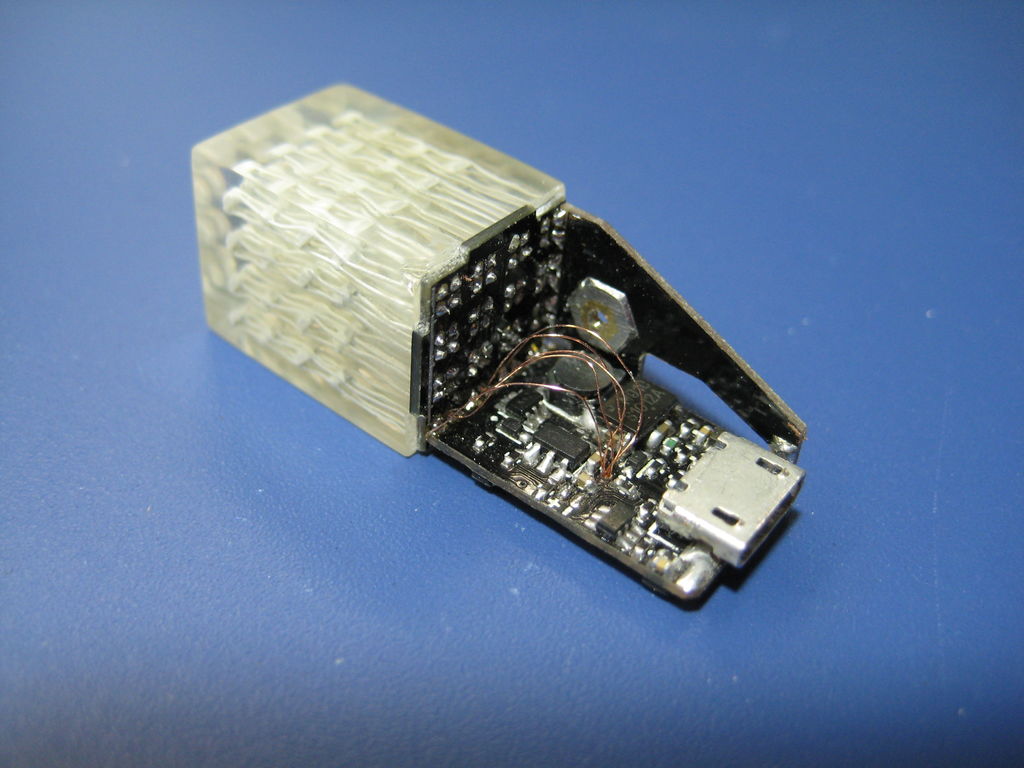

Une carte contrôleur à été ensuite ajoutée, elles est base du micro-contrôleur ATMega328PB qui va réaliser le rôle de « charlyplexing » pour les 192 LEDs. On retrouve également un circuit d’alimentation à base de TPS61220 et un circuit de charge à base de MCP72832-2 et aussi un accéléromètre pour de futurs développements.

Vous pouvez retrouver l’intégralité de ce projet sur instructables.com
