Focus sur le Perma-Proto HAT pour Raspberry PI

Semageek Publié le 30 mai 2018
0
2.8K Vues


  • Partagez sur Facebook
  • Twittez

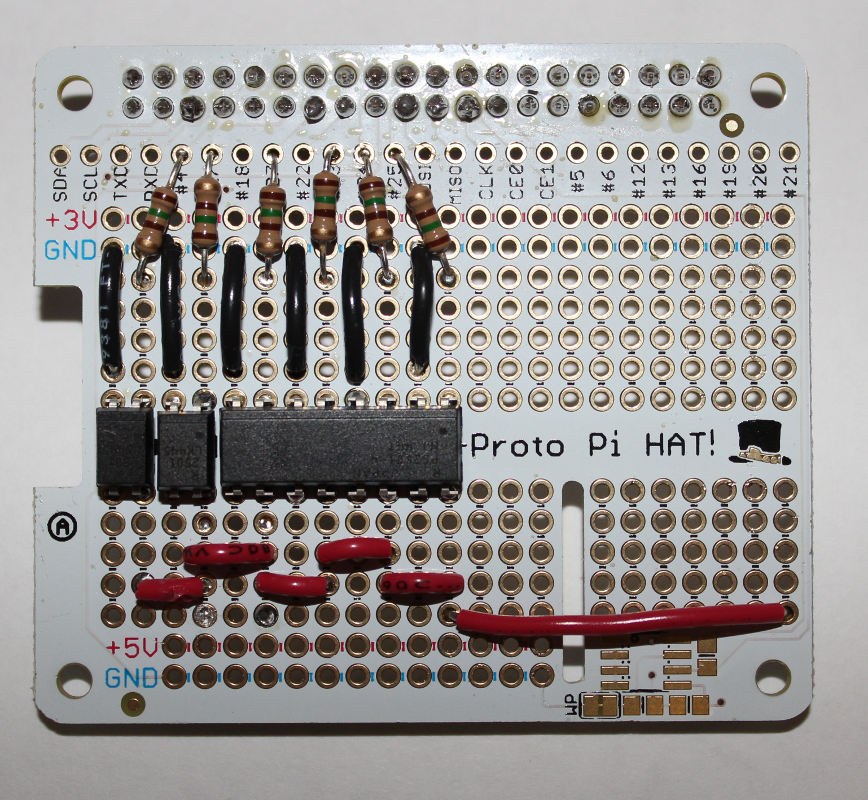

Le Perma-Proto HAT de chez Adafruit est un accessoire indispensable pour ceux qui souhaitent prototyper sur Raspberry PI car il vous permettre de rendre permanent votre montage temporaire sur breadboard. La plus part du temps, lors que l’on conçoit un projet électronique sur Raspberry PI, on passe par une phase de prototypage sur breadboard, histoire de valider le concept, mais ensuite si on veux rendre ce projet un peu plus fiable, la soudure est indispensable afin d’éviter des mauvais contacts.

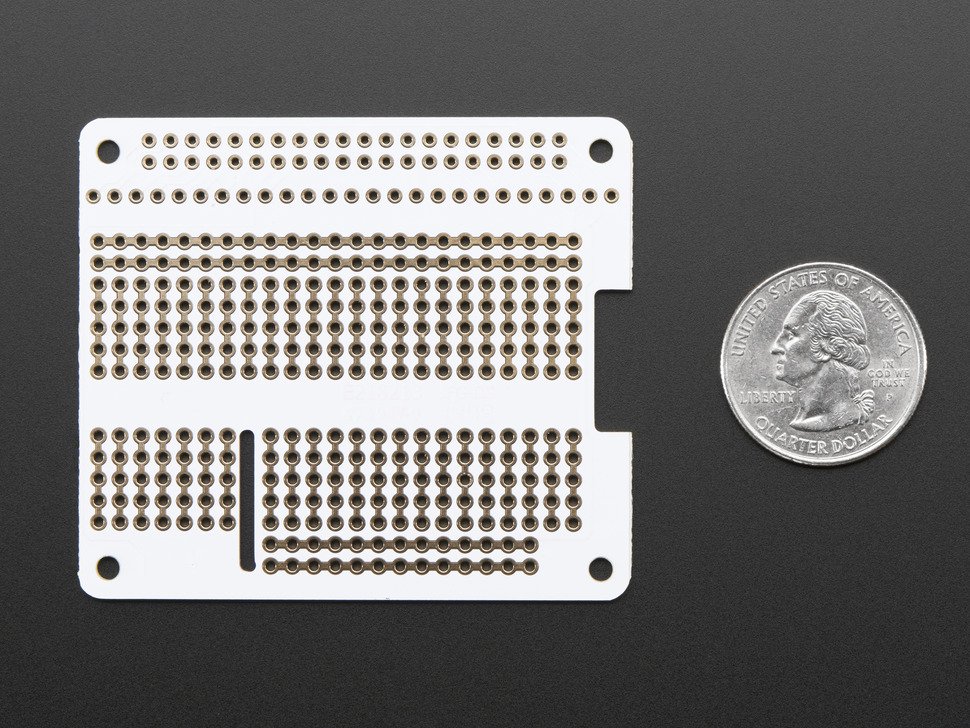

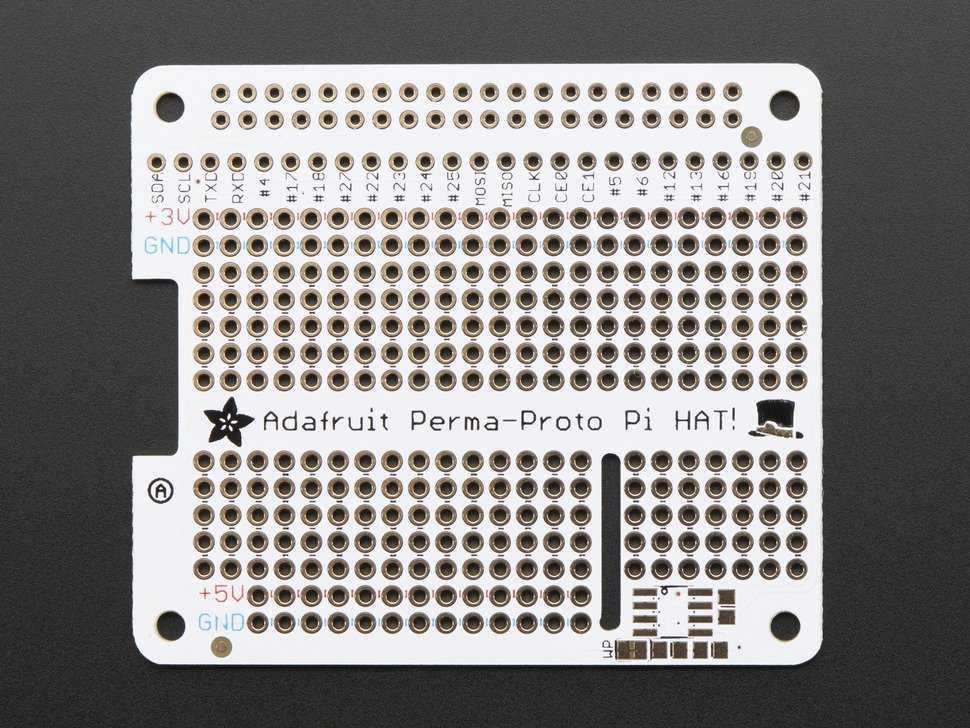

Ce produit est idéal car il reprend sur une partie le câblage en ligne d’une breadboard avec 4 lignes d’alimentation (2 ligne GND, une ligne d’alimentation +3,3V et une ligne d’alimentation +5V) et 45 lignes de liaison 5 contacts.

On retrouve l’emplacement pour le connecteur GPIO 2×20, ou vous pourrez souder un connecteur 2X20 Femelle 2,54mm ou connecteur 2X20 Femelle 2,54mm traversant. Les principale pins du connecteur GPIO sont également éclatées sur une ligne afin de pouvoir réaliser des ponts avec la zone de prototypage.

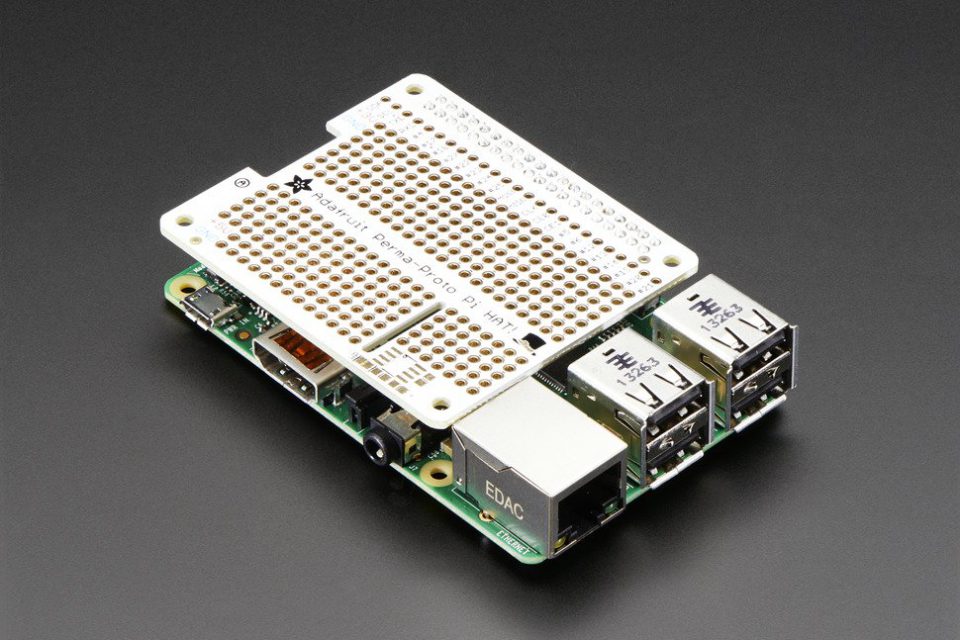

La carte respecte le standard HAT (Hardware Attached on Top) de Raspberry PI, cela signifie que la taille de carte est au dimension de la carte Raspberry PI et qu’elle dispose de 4 points de fixation, d’une zone dédiés pour y mettre une EEPROM identification, des zones de découpe pour les nappes Camera et DSI.

Ce produit est donc indispensable pour rendre votre projet définitif, du moins le temps de concevoir un PCB dédié.

Vous pouvez retrouver ce produit dans notre boutique : Adafruit Perma-Proto HAT pour Raspberry PI
