Fabriquer un oscilloscope USB à moindre cout.

Semageek Publié le 20 août 2009
3
4.0K Vues


  • Partagez sur Facebook
  • Twittez

mini_scope

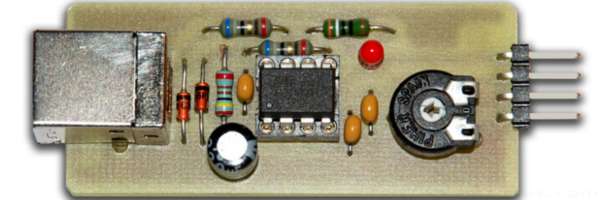

Voici un montage fort intéressant, c’est celui d’un oscilloscope USB. Ce montage utilise très peu de composants et surtout des composants à faible cout, la réalisation devrait couter moins de cinq euros. C’est sûr il ne faudra pas s’attendre à des miracles, mais le montage de base peut mesurer deux voies analogiques (max 5V) jusqu’à 100 Hz.

usb_breadboardp

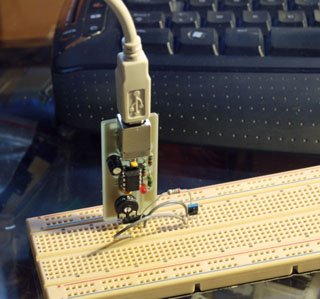

Le montage peut se brancher sur une platine d’essai sans problème et nécessite aucune alimentation extérieure, à part le 5V de l’USB. Il est conçu à partir d’un Atmel Tiny45. Afin de même économiser un quartz, l’horloge du montage est réalisé à partir de celle de l’USB et mise en forme à l’aide d’une PLL.

usbadc2

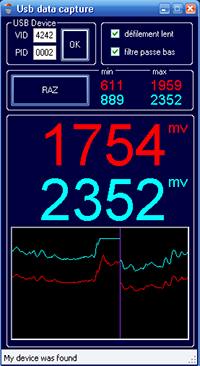

L’auteur du projet fournit même un logiciel de visualisation, ainsi que ses codes sources.

Bref c’est un projet idéal pour faire déboguer des petits projets à la maison.

Vous pouvez retrouvez l’intégralité du projet sur : yveslebrac.blogspot.com
