Fabriquer un oscilloscope pour Pc avec un kit Arduino.

Semageek Publié le 25 avril 2009
1
8.8K Vues


  • Partagez sur Facebook
  • Twittez

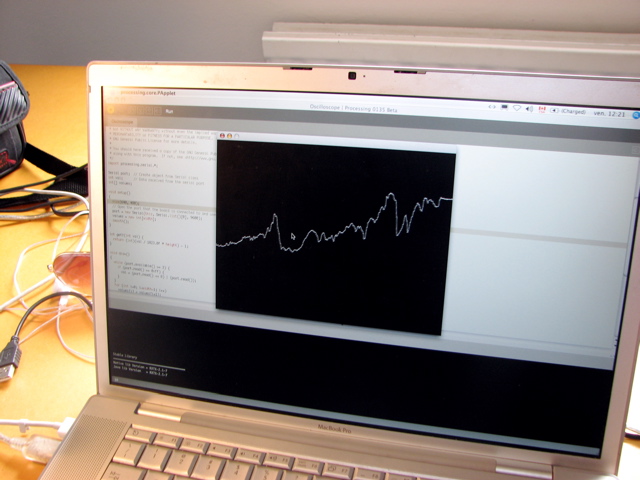

oscilloscope

Voici un projet open-source qui permet de transformer son Pc en oscilloscope, et même en analyseur logique, car c’est un oscilloscope 6 voies. Il suffit pour cela d’un simple kit Arduino. La résolution n’est que de 10 bit mais cela suffit amplement pour du dépannage à la maison…

La partie logicielle.

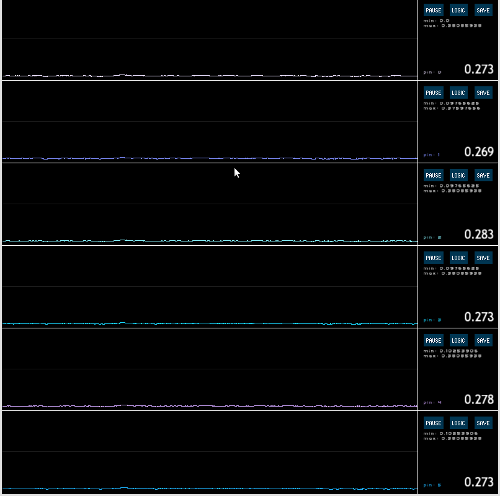

screenshot-oscilliscope1

Le logiciel a été développé à l’aide de Processing, un langage de programmation open source, qui permet de traiter principalement des application  demandant une partie graphique hors du contexte. Le logiciel est bien sur open source comme le tout le projet.

Il est disponible pour Windows et Linux.

La partie Hardware.

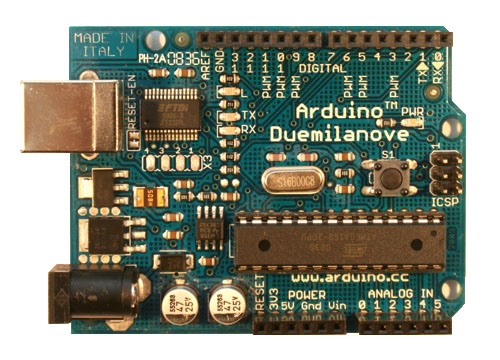

arduinoduemilanoveC’est tout simplement un kit Arduino, dont on utilisera les entrées analogique afin de les numériser (donc en 10 bits). Sachant que les entrées analogiques on une tension d’entrée maximum de 5V, cela nous donne une résolution de 4.89 mV. Il faudra donc adapter le montage pour l’utilisation de calibre supérieur à 5V, dommage…

Conclusion.

C’est un bon projet, surtout sur la partie logicielle. Pour la partie Arduino, ce n’est rien de plus plus qu’une conversion Analogique/Numérique 6 voies transmise en série au Pc. Un Shield aurait été le bienvenu avec « calibres » pilotable via le PC pour pouvoir couvrir une bande supérieur à 5 V.

Vous pouvez retrouver l’intégralité du projet, ainsi que les codes sources sur http://code.google.com/p/arduinoscope/
