Voici un montage à base de Atmel ATMega8, qui permet d’enregistrer une tension échantillonné de 5 Hz à 20kHz. Idéal pour suivre des phénomènes perturbateurs sur une ligne, comme la chute de tension sur le 12V au démarrage d’une voiture. Les données sont stockées dans une RAM, qu’il est possible de décharger en liaison RS232 sur un PC.

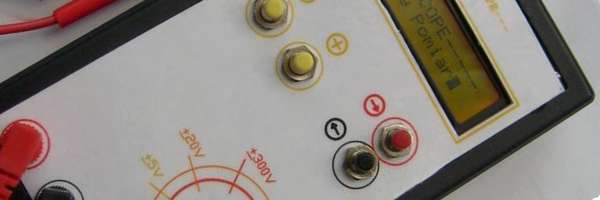

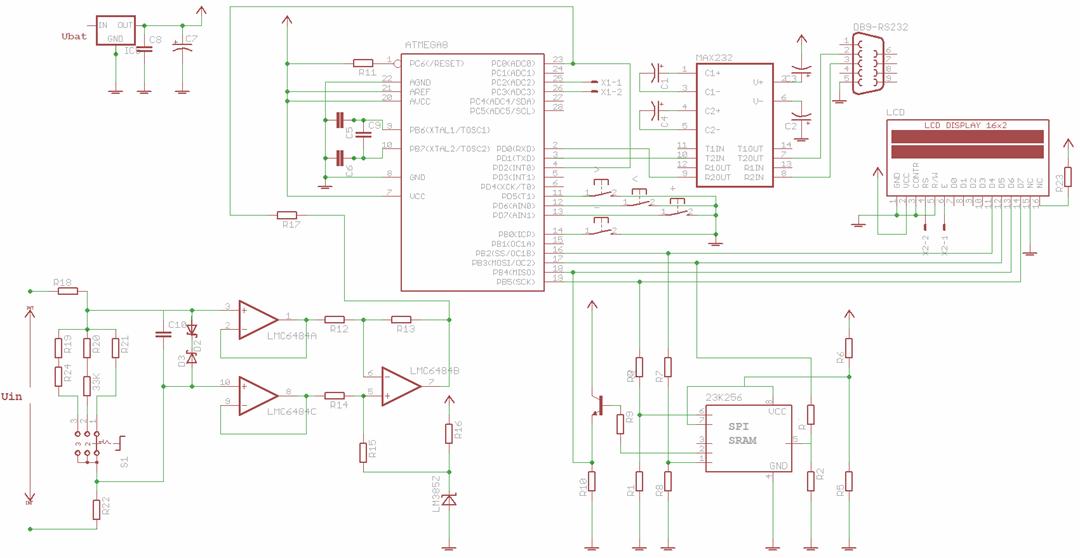

Le montage est simple, après avoir commuté le calibre d’entrée, la tension est mise en forme à l’aide de 3 amplificateurs opérationnels (LMC6484) afin d’être numérisé par le microcontrolleur ATMéga8. Un échantillonnage de 5Hz à 20 Khz est réalisé avec une précision de 8 bits. Les données ainsi recueillit sont alors stockés dans la RAM SPI de 64 ko.

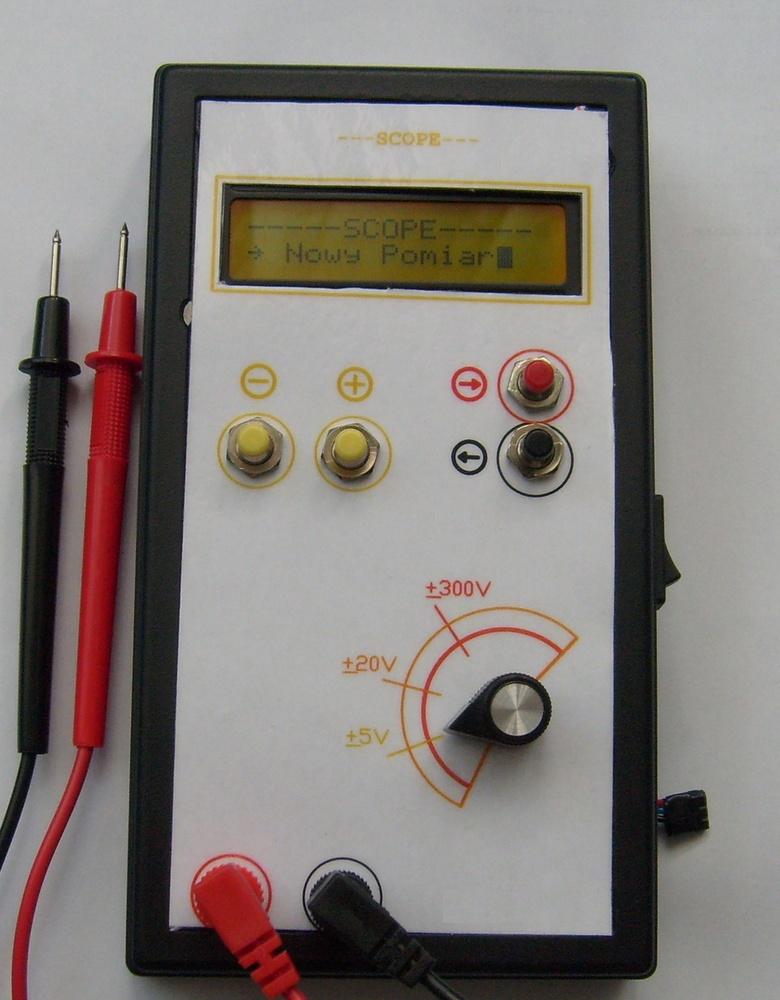

Le boitier dispose d’un écran LCD et de divers actionneurs qui lui permet de fonctionner en autonome. Mais l’exploitation est plus facile sur l’écran d’un ordinateur, c’est pour cela que la liaison RS232 permet de décharger les données.

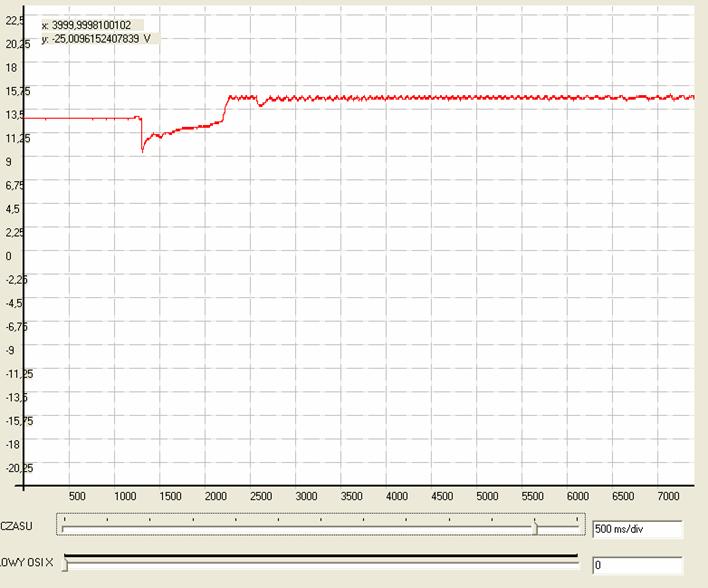

Voici par exemple, le résultat d’un enregistrement sur le 12V d’une voiture lors d’une séquence de démarrage.
Vous pouvez retrouver l’ensemble du projet sur le site du concepteur : car.za.pl
