DIY : Une table traçante open-source simple à réaliser

Semageek Publié le 19 janvier 2015
0
11.1K Vues


  • Partagez sur Facebook
  • Twittez

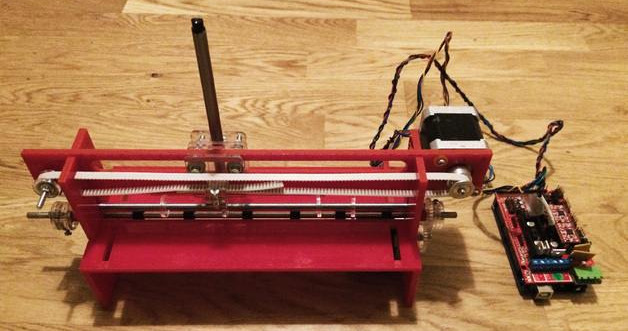

Morten a réalisé une table traçante très simple à concevoir, elle utilise un simple stylo pour dessiner sur une feuille et elle permet de comprendre les bases du fonctionnement d’une machine CNC.

La structure a été réaliser avec du Plexiglass découpé au laser et elle utilise deux moteurs NEMA17, un pour déplacer le crayon sur l’axe X et un autre pour déplacer la feuille sur l’axe Y.

diy-une-table-tracante-open-source-simple-a-realiser

Les dessins sont tracés sur Rhino et un plugin Grasshopper  permet de générer le G-CODE. Ce dernier est transmit avec gRemote à une carte Arduino programmée avec contraptor.org, un interpréteur de G-Code.

Sur la carte Arduino, on retrouve la traditionnelle carte RAMPS pour piloter les moteur pas à pas.

Vous pouvez retrouver l’ensemble de ce projet sur thingiverse.com.
