DIY : Une horloge POV dans un bloc de plexiglas.

Semageek Publié le 20 mars 2010
2
2.6K Vues


  • Partagez sur Facebook
  • Twittez

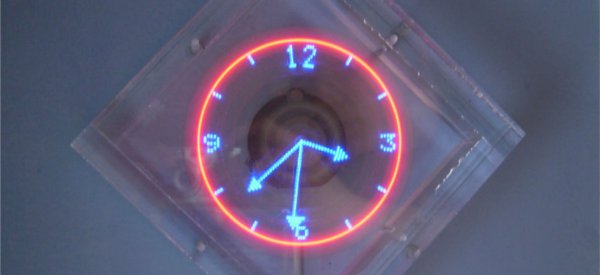

Voici une magnifique horloge POV (Persistance of Vision) réalisé à l’aide d’un circuit électronique conçu autour d’un micro-contrôleur Atmel ATMega32. Ce montage comporte 32 LED et il est incorporé au milieu d’un bloc de plexiglas pour renforcer l’effet visuel.

La partie Mobile

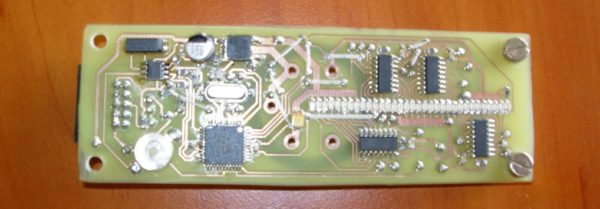

La partie mobile est réalisé à l’aide d’une carte électronique en rotation, son cœur est un micro-contrôleur Atmel ATMega32 qui contrôle les 32 LED.

La gestion du temps est réalisé par le circuit RTC DS1307 connecté à l’aide d’un bus I2C. Des capteurs opto-électroniques permet de synchroniser l’affichage.

Le moteur

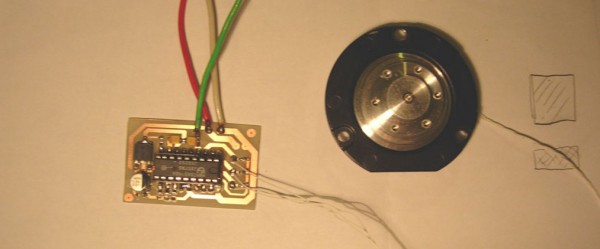

La partie moteur est constitué d’un moteur de disque dur dont la vitesse est régulé à l’aide d’un circuit électronique basé sur le Philips TDA5140A.

L’ensemble

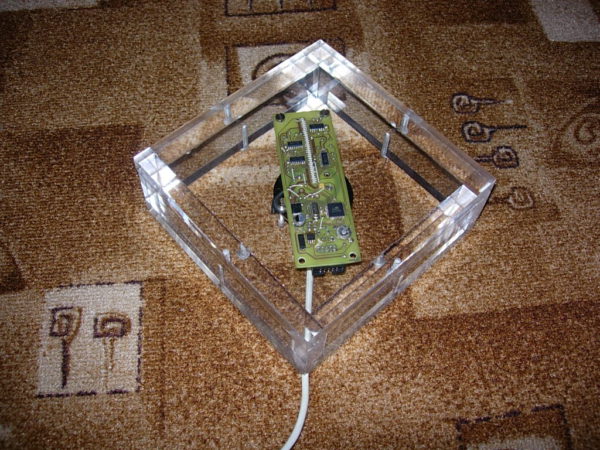

Et voici une vue de l’ensemble statique monté dans le cadre en plexiglas, l’ensemble doit tourner à 50 tours par secondes, et fait un peu de bruit genre ventilo…

La vidéo

Rien de mieux qu’une vidéo pour voir l’objet en fonctionnement avec les divers modes graphique possible.

Vous pouvez retrouver toutes les infos sur ce montage sur : elektroda.pl

via : hackaday
