DIY : Une calculatrice binaire 8 bits à LED

Semageek Publié le 4 septembre 2010
5
3.5K Vues


  • Partagez sur Facebook
  • Twittez

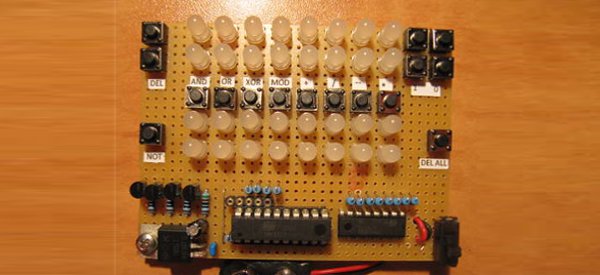

Voici un montage électronique original à base d’un micro-contrôleur Atmel Attiny2313, qui permet de réaliser une calculatrice 8 bits à LED. On peut ainsi faire des opérations entre deux nombres 8 bits et afficher le résultat sous forme de bits sur une rangée de LED.

Les 2 nombres 8 bits sont entrés chacun par 2 poussoirs qui insèrent chacun des 1 ou des 0.

Une rangée de poussoirs permet alors d’établir des opérations de bases entre ses 2 nombres :

  • AND : Fonction logique ET
  • OR : Fonction logique OU
  • XOR : Fonction Logique OU Exclusif
  • MOD : Fonction Logique Modulo
  • + : Fonction Arithmétique Addition
  • / : Fonction Arithmétique Division
  • – : Fonction Arithmétique Soustraction
  • * : Fonction Arithmétique Multiplication
  • NOT : Inversion logique Bit à Bit

D’autres interrupteurs poussoirs sont aussi placés pour effacer partiellement ou totalement le résultat.

Voici une vidéo de démonstration :

Si vous aussi vous souhaitez réaliser ce montage éléctroniques, toutes les instructions sont sur instructables.com.

via : makezine.com
