DIY : Un orgue de barbarie électronique à base de NE555

Semageek Publié le 14 septembre 2013
1
6.9K Vues


  • Partagez sur Facebook
  • Twittez

Le NE555 est un petit circuit intégré qui permet pas mal de chose, mais sa fonction principale est de générer une horloge simplement et ajustable avec un simple condensateur et deux résistances.

Avec cette horloge, il est possible de produire un son en l’injectant dans un haut-parleur et en jouant avec la valeur d’une seule résistance, on peut ainsi produire plusieurs notes de musique.

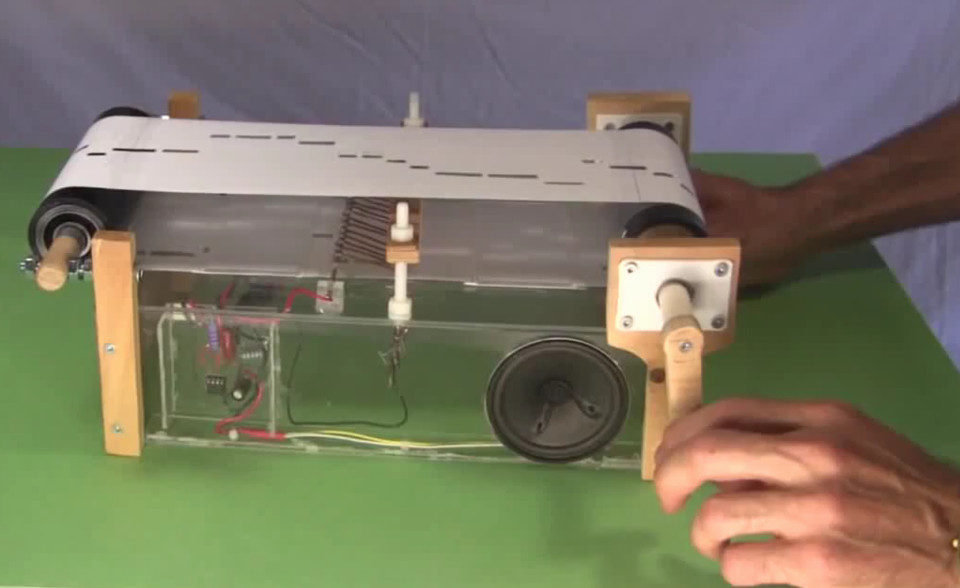

Rimstar s’est basé sur ces principes est il a ainsi réalisé un orgue de barbarie à base de NE555.

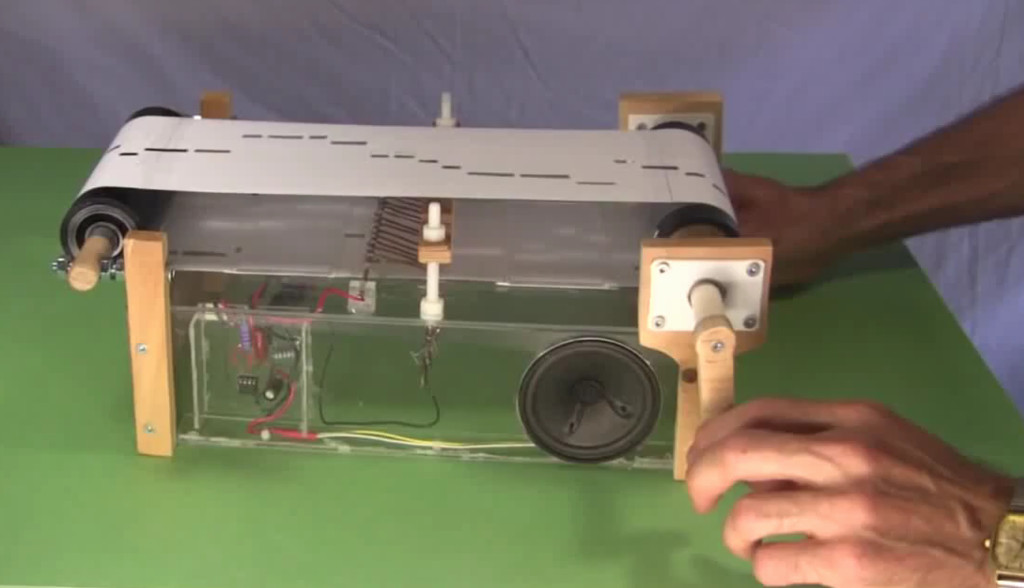

diy-un-orgue-de-barbarie-electronique-a-base-de-ne555

Le principe est simple, une bande en boucle de papier est perforée en fonction des différentes notes et de leurs durées que l’on souhaite jouer.

Chaque trou permet alors de réaliser un contact avec une valeur de résistance, ce qui va produire une fréquence donnée sur le NE555 et ainsi jouer la note dans le haut-parleur.

Voici la vidéo d’explication de ce montage.
