DIY : Un magnetoscope portable à base de Raspberry PI

Semageek Publié le 14 janvier 2015
2
4.3K Vues


  • Partagez sur Facebook
  • Twittez

MisterM vient de réaliser un curieux casemod avec un vieux magnétoscope portable Sharp VC-2300H datant des années 1980.

Pour lui redonner un coup de jeune, il a entièrement instrumenté à base de Raspberry PI mais tout en conservant sa fonction primaire de magnétoscope.

diy-un-magnetoscope-portable-a-base-de-raspberry-pi-13

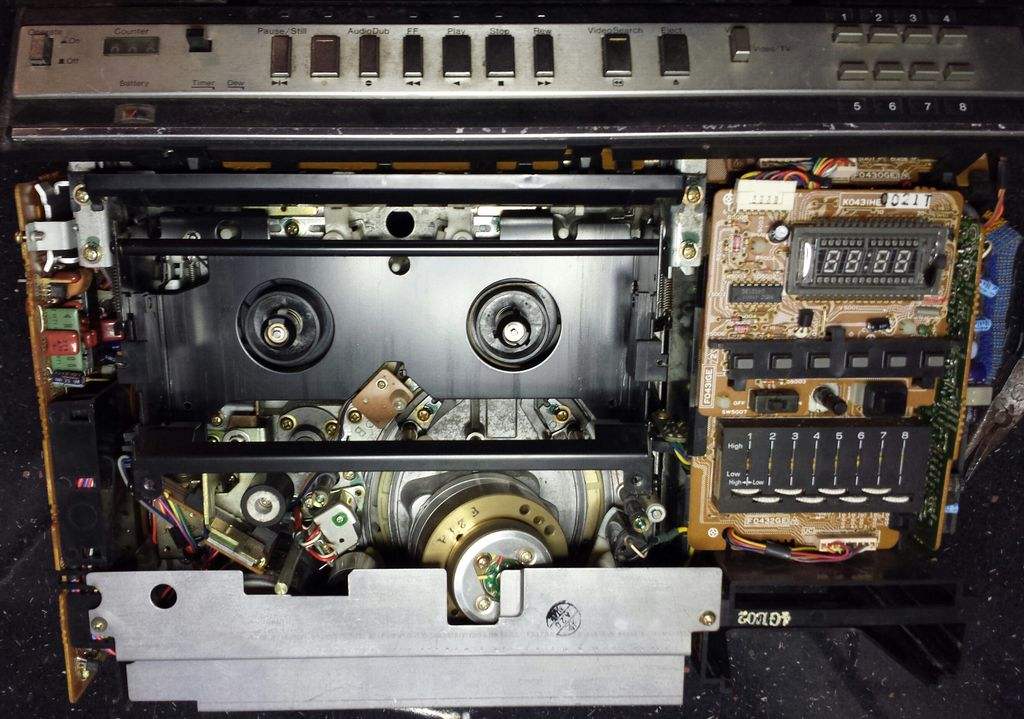

Dans un premier temps, il a totalement désossé la bête en éliminant le superflus et conservant certains éléments comme la boutonique et le système d’éjection de la cassette, vous avez, le gros truc avec des trucs qui tourne qui permettait de stocker des données comme de la vidéo.

diy-un-magnetoscope-portable-a-base-de-raspberry-pi-02

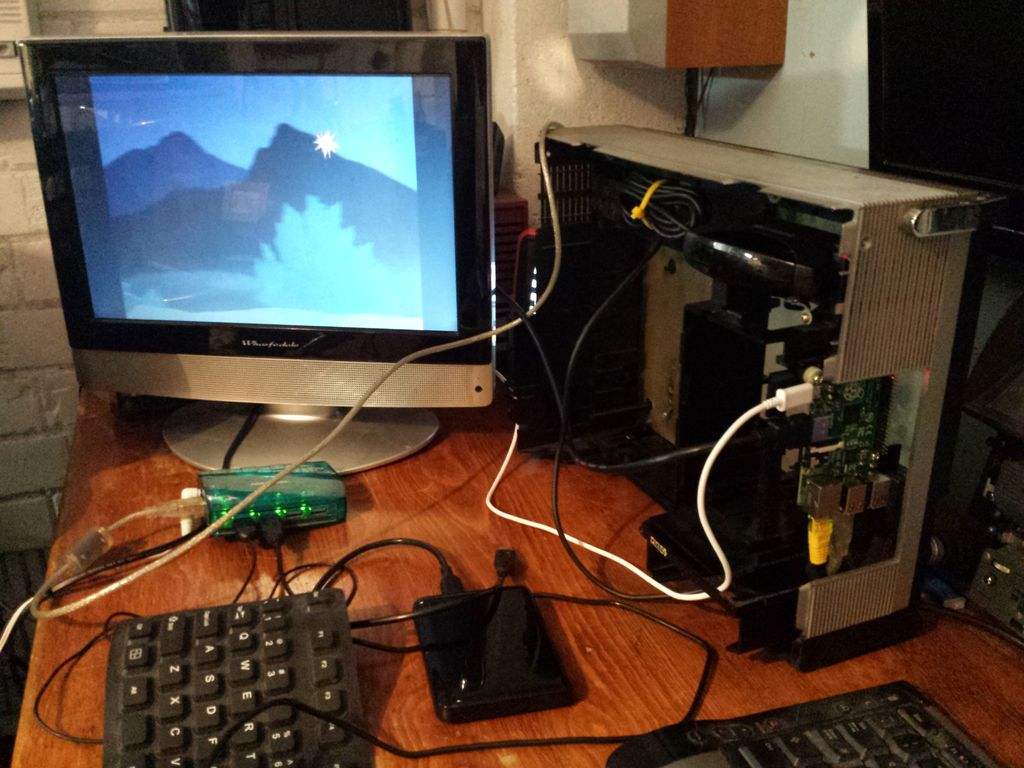

Pour pouvoir lire des vidéos, il a intégré une carte Raspberry PI Modèle B+ fonctionnant sous la distribution RaspBMC.

diy-un-magnetoscope-portable-a-base-de-raspberry-pi-03

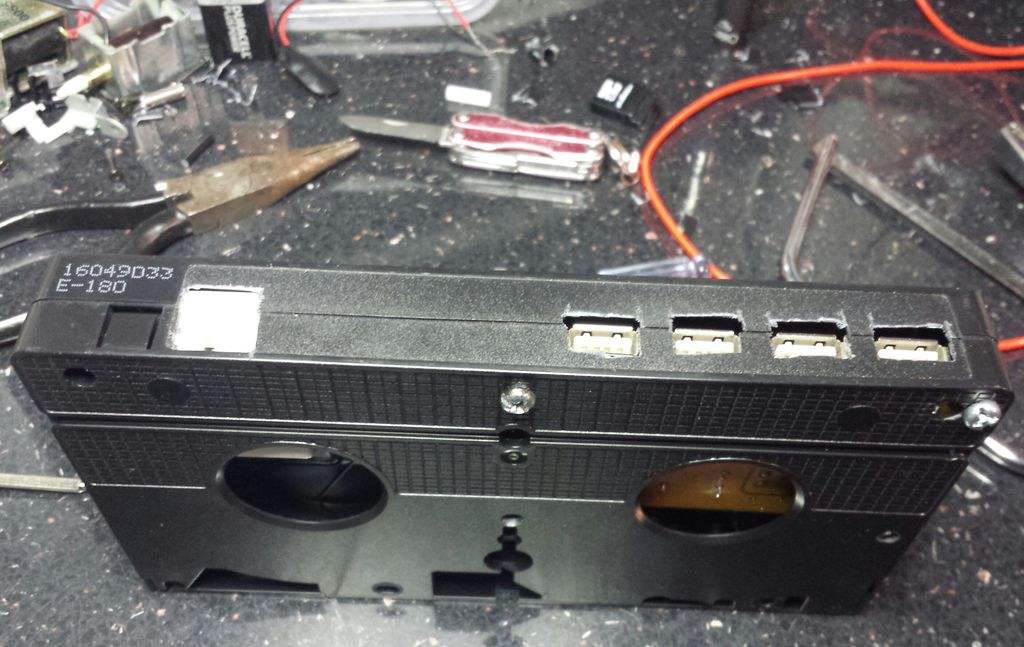

Dans une cassette VHS, il a intégré un HUB USB ainsi qu’une rallonge pour le port Ethernet, mais aussi de l’EL Wire pour donner un coté électroluminescent.

diy-un-magnetoscope-portable-a-base-de-raspberry-pi-04

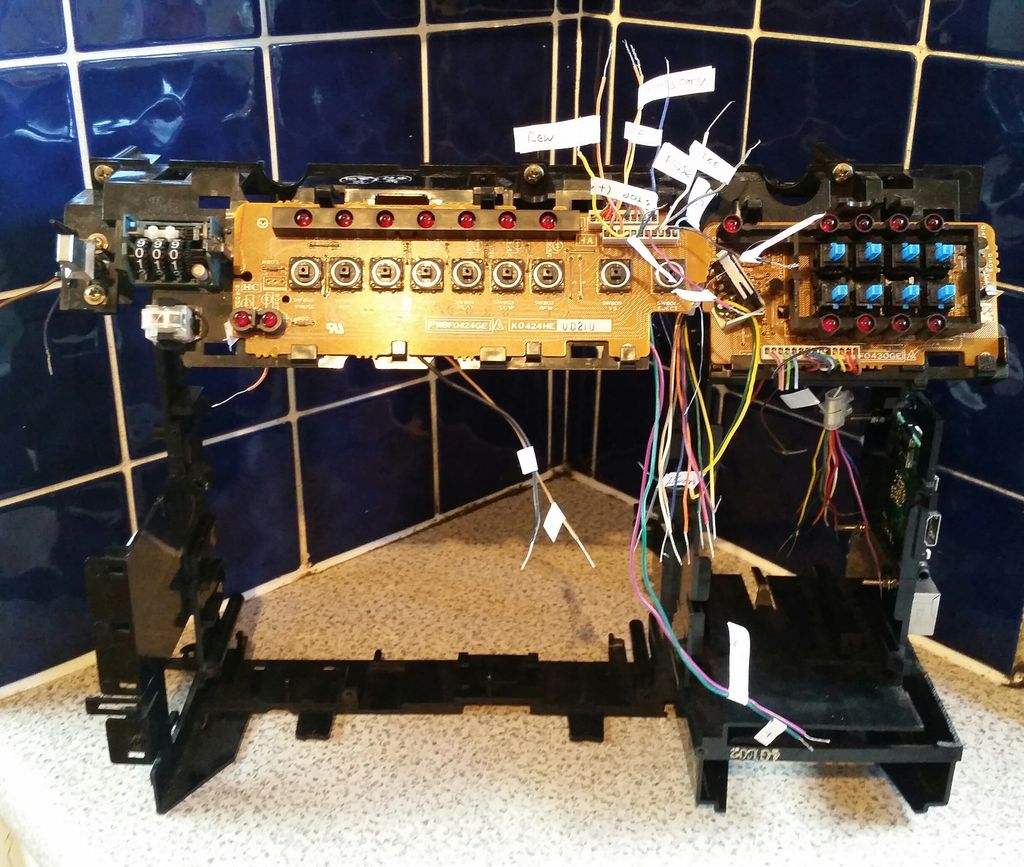

Pour la boutonique, MisterM a commencer à creuser une première solution en câblant chaque bouton sur un vieux contrôleur de clavier, mais cela était long et fastidieux. Il a ensuite pensé utiliser les GPIO de la carte Raspberry PI, puis une carte Adafruit Trinket pour émuler le clavier.

Au final, en se rabattant sur les fondamentaux, il s’est aperçu qu’il ne lui fallait que 3 fonctions vraiment essentielles : Retour arrière, Lecture/Pause et avance rapide. La solution la plus simple et la moins chère a donc été de démonter une souris USB pour recâbler les 3 boutons et réaliser un mappage sur le Raspberry PI.

diy-un-magnetoscope-portable-a-base-de-raspberry-pi-05

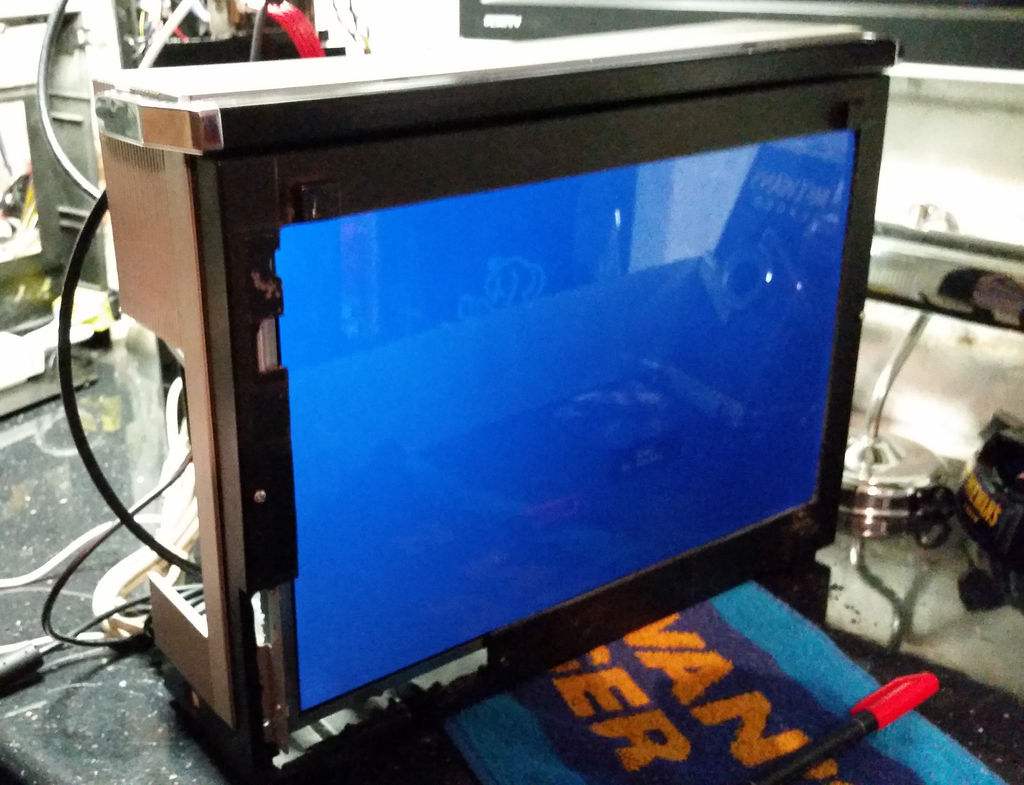

Pour l’écran, il a démonter une télévision et il a intégré l’électronique à l’intérieur du boitier, non sans mal.

diy-un-magnetoscope-portable-a-base-de-raspberry-pi-06

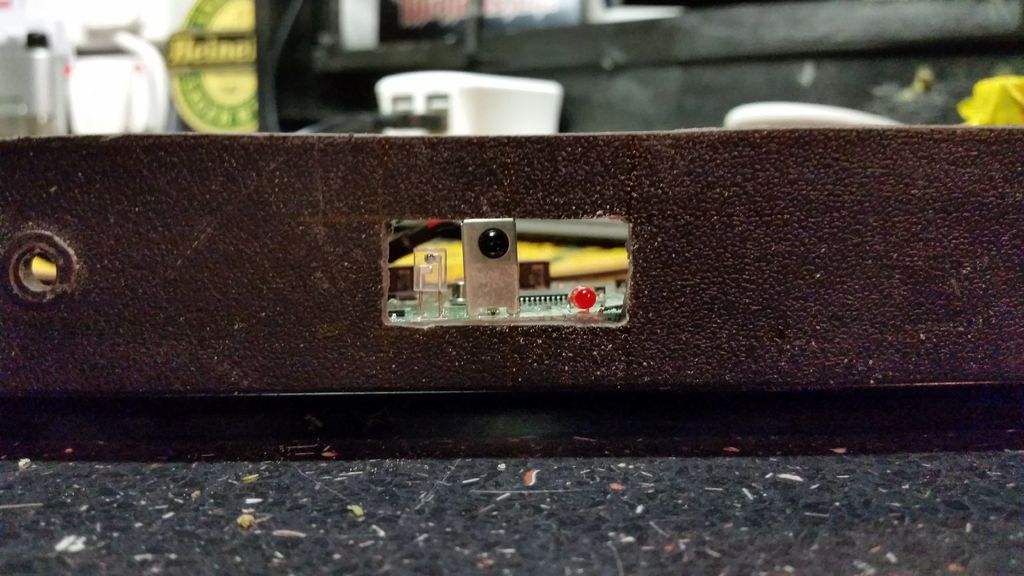

Un récepteur infrarouge a également été intégré pour pouvoir piloter le Media Center avec une télécommande.

diy-un-magnetoscope-portable-a-base-de-raspberry-pi-07

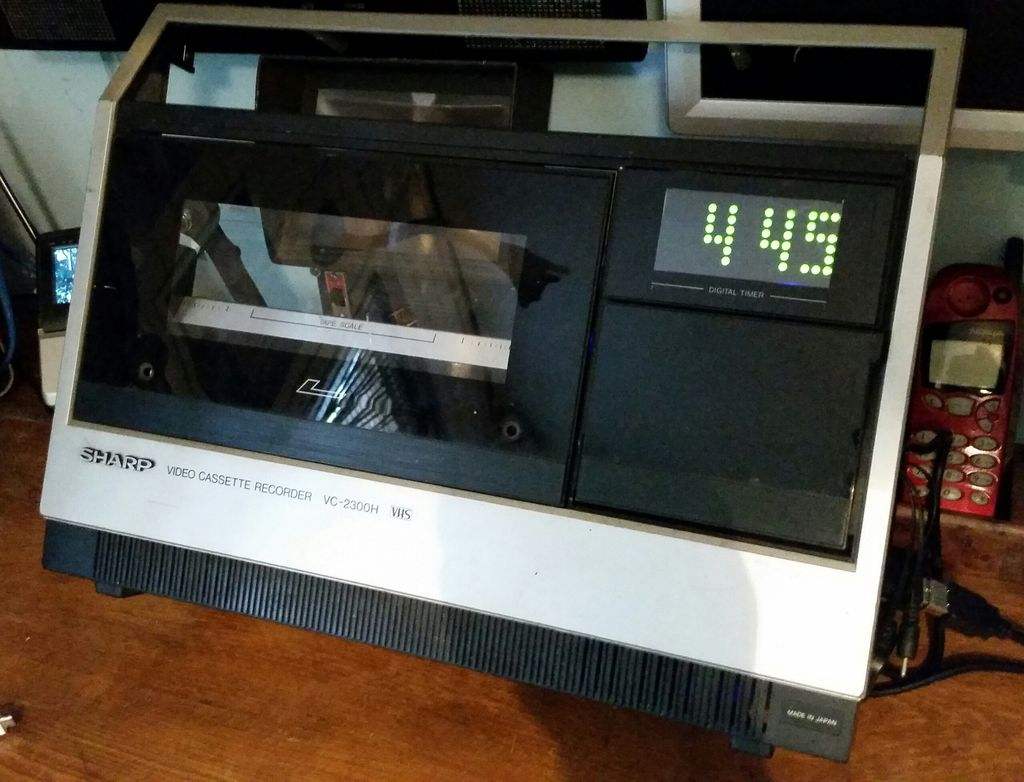

Une horloge à matrice de LED a également été incorporé sur la face avant.

diy-un-magnetoscope-portable-a-base-de-raspberry-pi-08

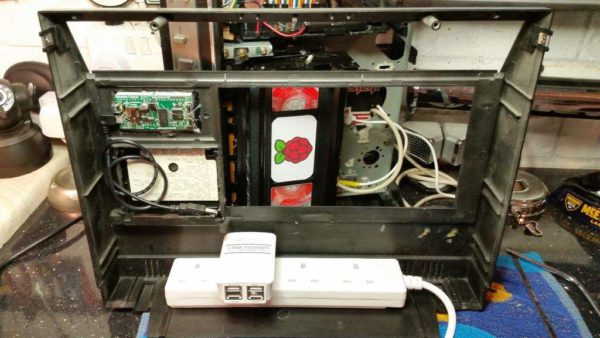

A la fin il ne restait que peu de place dans le boitier pour loger l’alimentation pour l’ensemble des éléments, mais un bloc alim à plat à permis de résoudre ce problème.

diy-un-magnetoscope-portable-a-base-de-raspberry-pi-09

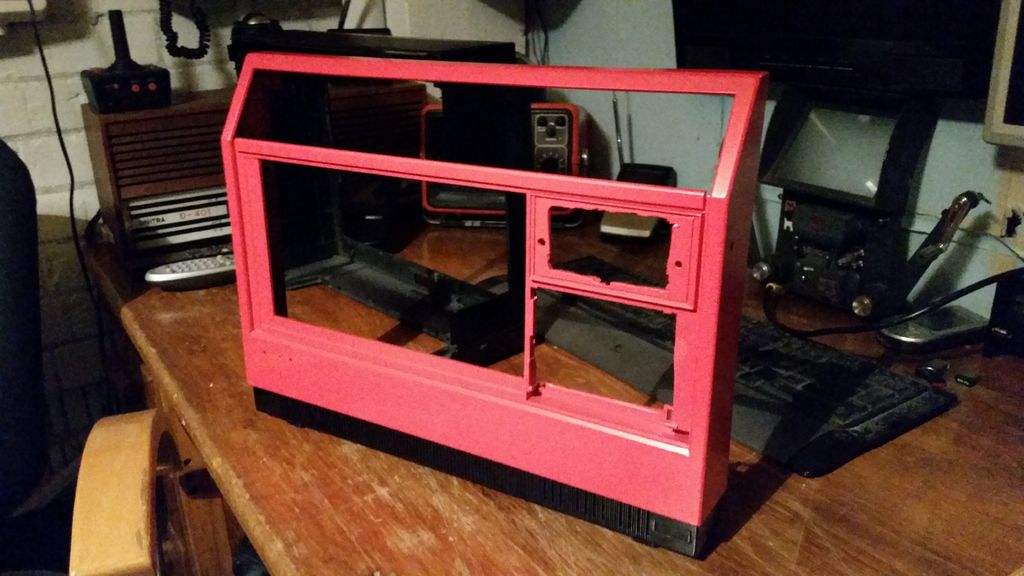

Ensuite, il a peint le boitier avec une joli couleur Framboise, avant d’assembler l’ensemble.

diy-un-magnetoscope-portable-a-base-de-raspberry-pi-10

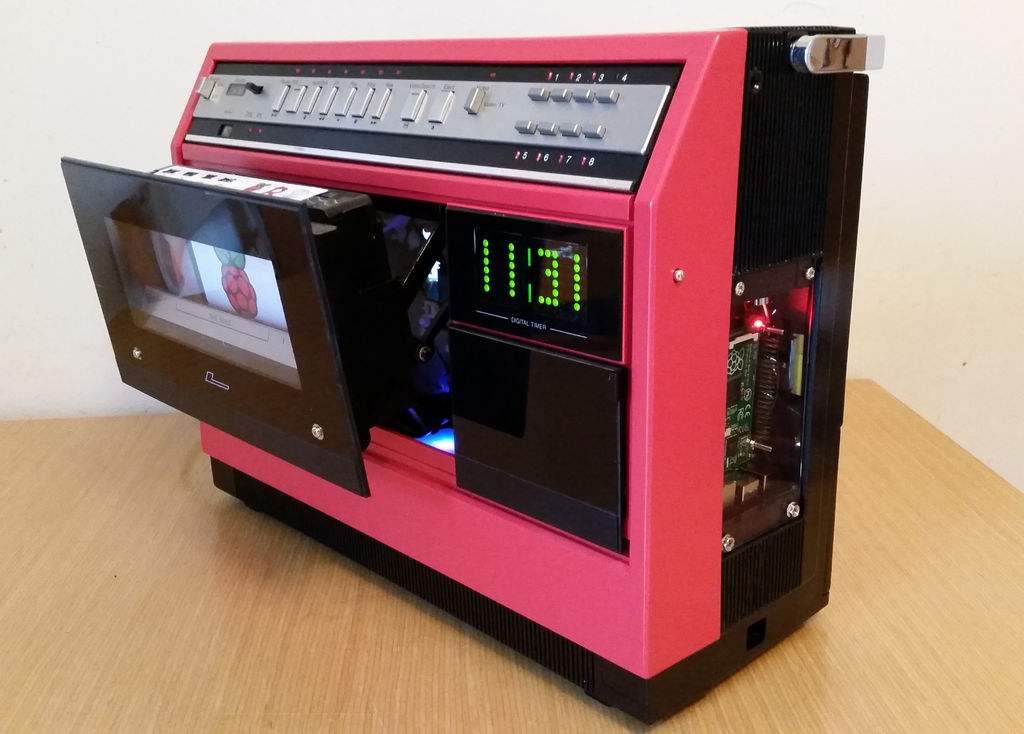

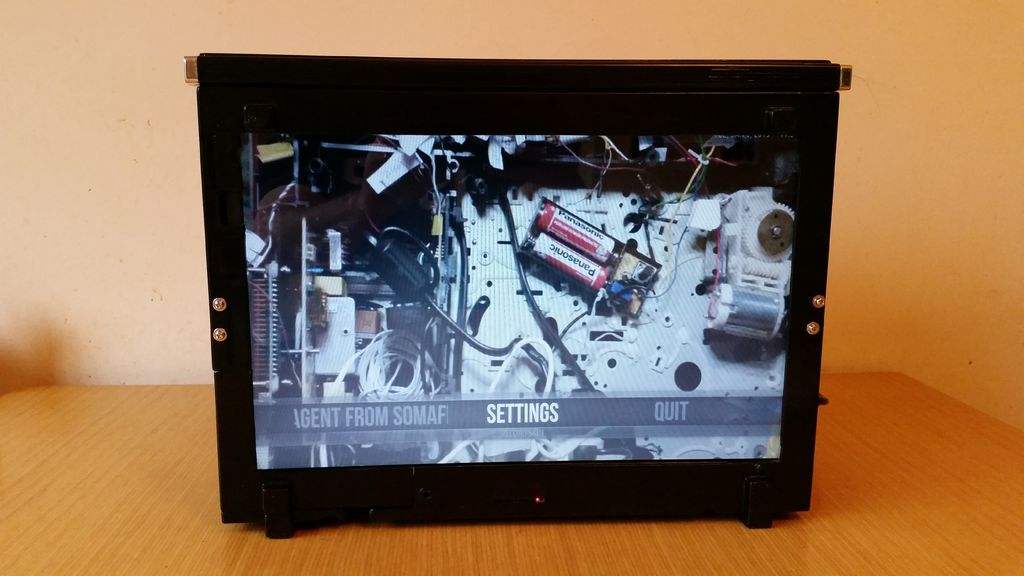

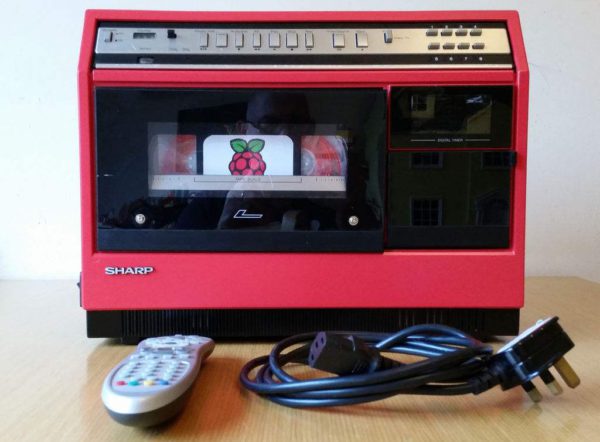

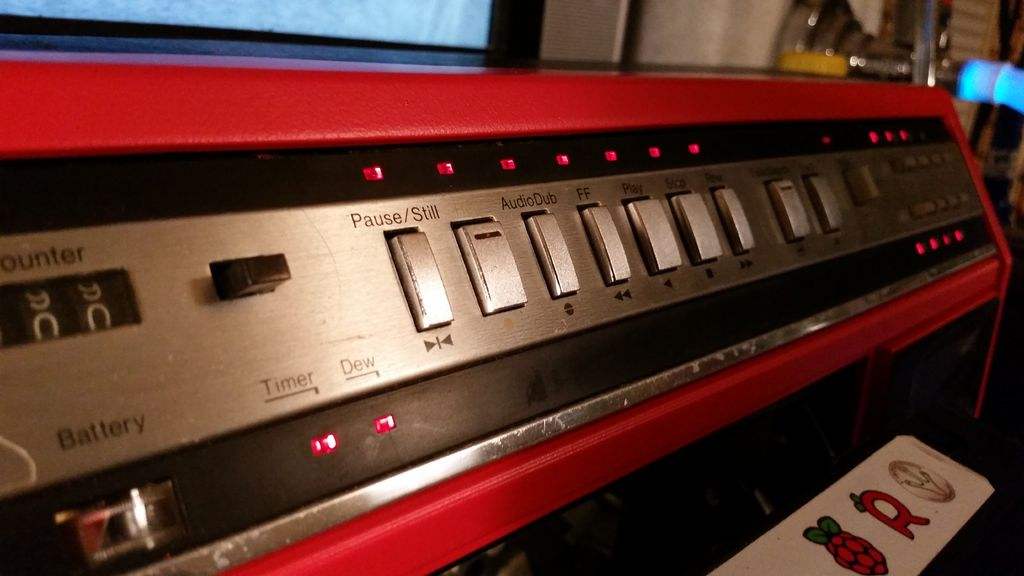

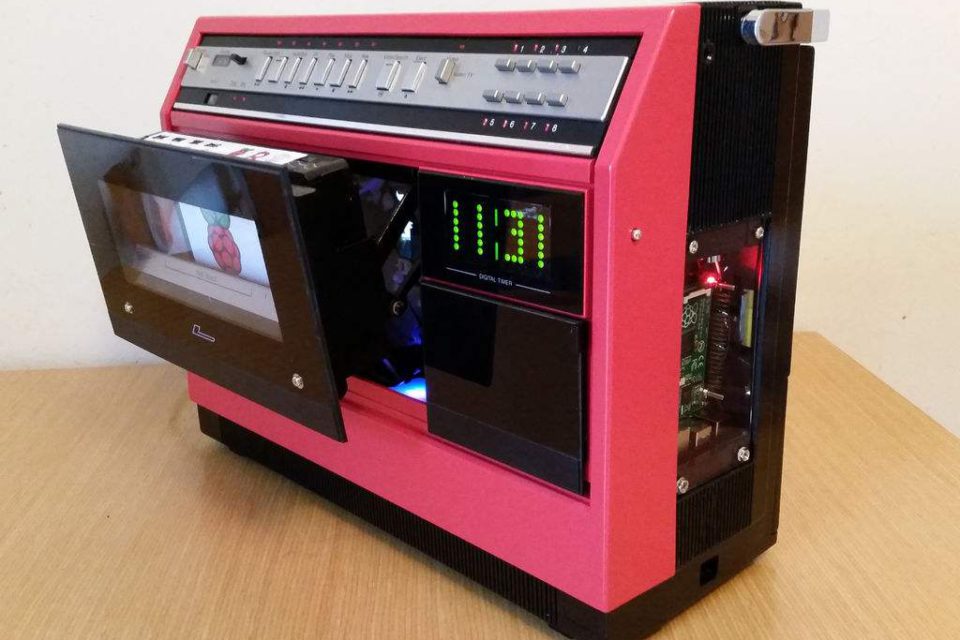

Et voici quelques photos du résultat final :

diy-un-magnetoscope-portable-a-base-de-raspberry-pi-11

diy-un-magnetoscope-portable-a-base-de-raspberry-pi-12

diy-un-magnetoscope-portable-a-base-de-raspberry-pi-13

diy-un-magnetoscope-portable-a-base-de-raspberry-pi-14

Et voici une vidéo de présentation :



Vues : 4 295
