DIY : Un globe POV qui se transforme en Etoile Noire

Semageek Publié le 2 octobre 2012
0
3.4K Vues


  • Partagez sur Facebook
  • Twittez

Ce globe POV n’est pas le plus impressionnant que nous avons pu voir, cependant cette conception reste assez originale avec cette fois-ci, un disque en PCB complet en rotation.

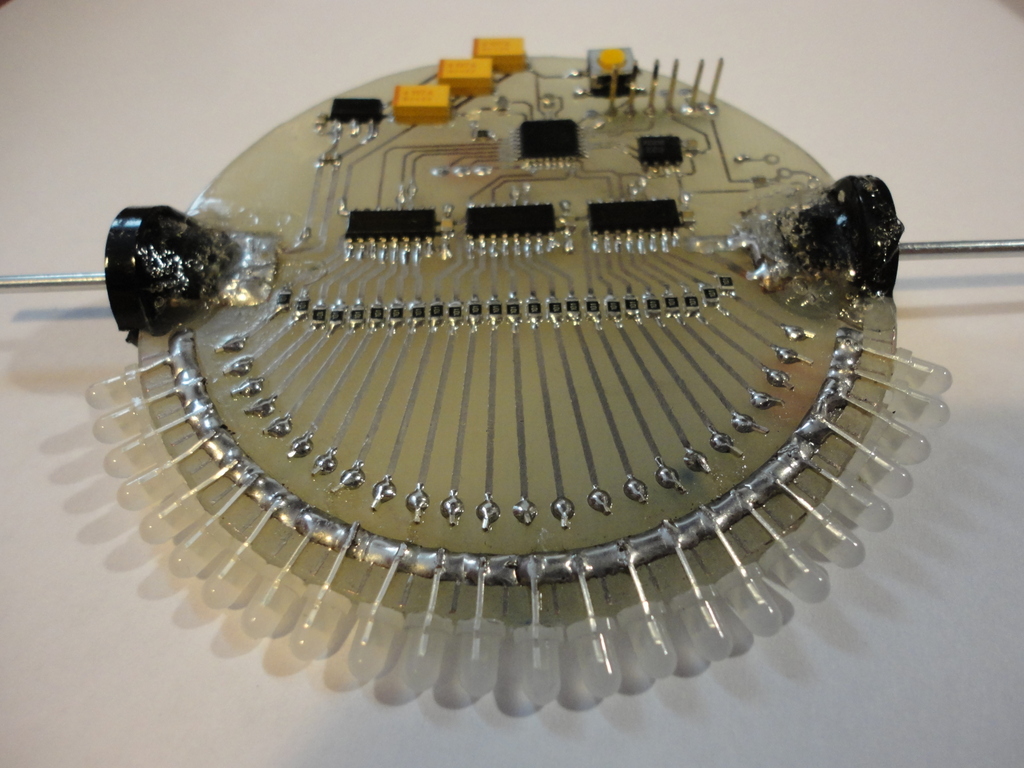

On retrouve donc sur une moitié du disque une série de 24 LED Bleues soudées en un arc de cercle, qui sont pilotées par l’éternel circuit 74HC595, un registre à décalage 8 bits.

Pour le coeur de ce projet, c’est une architecture Arduino qui a été intégré avec un ATMega328 en socket QPF32, ainsi qu’un FTDI pour la liaison USB-TTL.

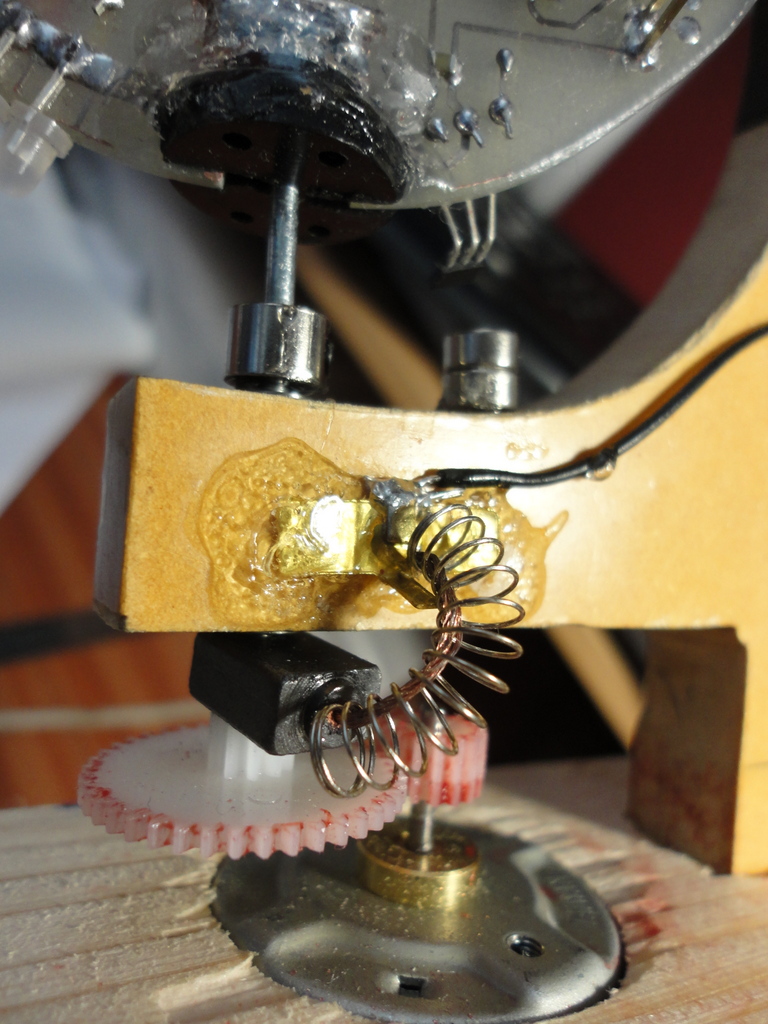

On peut apercevoir sur ce montage , un système de collecteur tournant fait maison, DIY, qui permet de transmettre l’alimentation au montage en rotation.

Le système de rotation a été, lui, réalisé à partir de pièces détachées d’un lecteur CD.

Je vous passe les détails de l’équilibrage du circuit avec deux écrous collés sur le circuit imprimé, ainsi que la technique de réalisation des images, vous pourrez retrouver tous ces détails sur hotchk155.blogspot.co.uk

Voici la vidéo de démonstration de cette réalisation de globe POV.
