DIY : Un analyseur logique 6 voies à base d’un arduino

Semageek Publié le 26 juin 2013
2
4.7K Vues


  • Partagez sur Facebook
  • Twittez

Bob Davis vient de concevoir un analyseur logique très rapide et très minimaliste à base d’un arduino UNO.

Cet analyseur logique est capable d’acquérir 6 voies avec un nombre d’échantillons de 3 millions par seconde.

Pour arriver à ce résultat, Bob a été obligé de réduire la moindre instruction, en préférant parfois une redondance d’instructions plutôt qu’un simple boucle « FOR ».

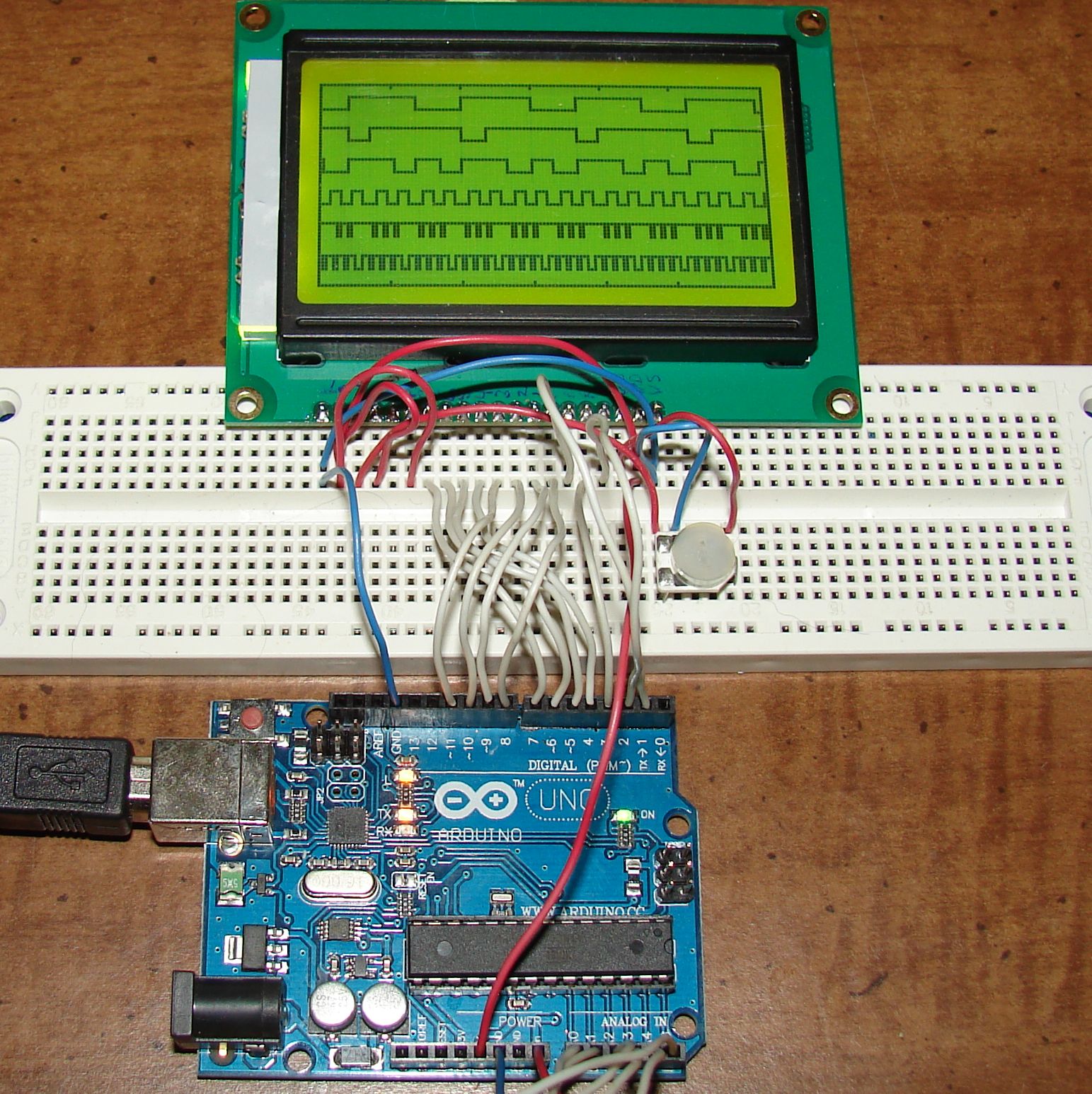

diy-un-analyseur-logique-6-voies-a-base-dun-arduino-01

La carte arduino utilise les pins analogiques pour l’acquisition, mais en mode numérique avec une lecture totale du port C ( voir : manipulation de port sur Arduino).

Cette acquisition est déclenché sur un trigger câblé sur la pin A0.

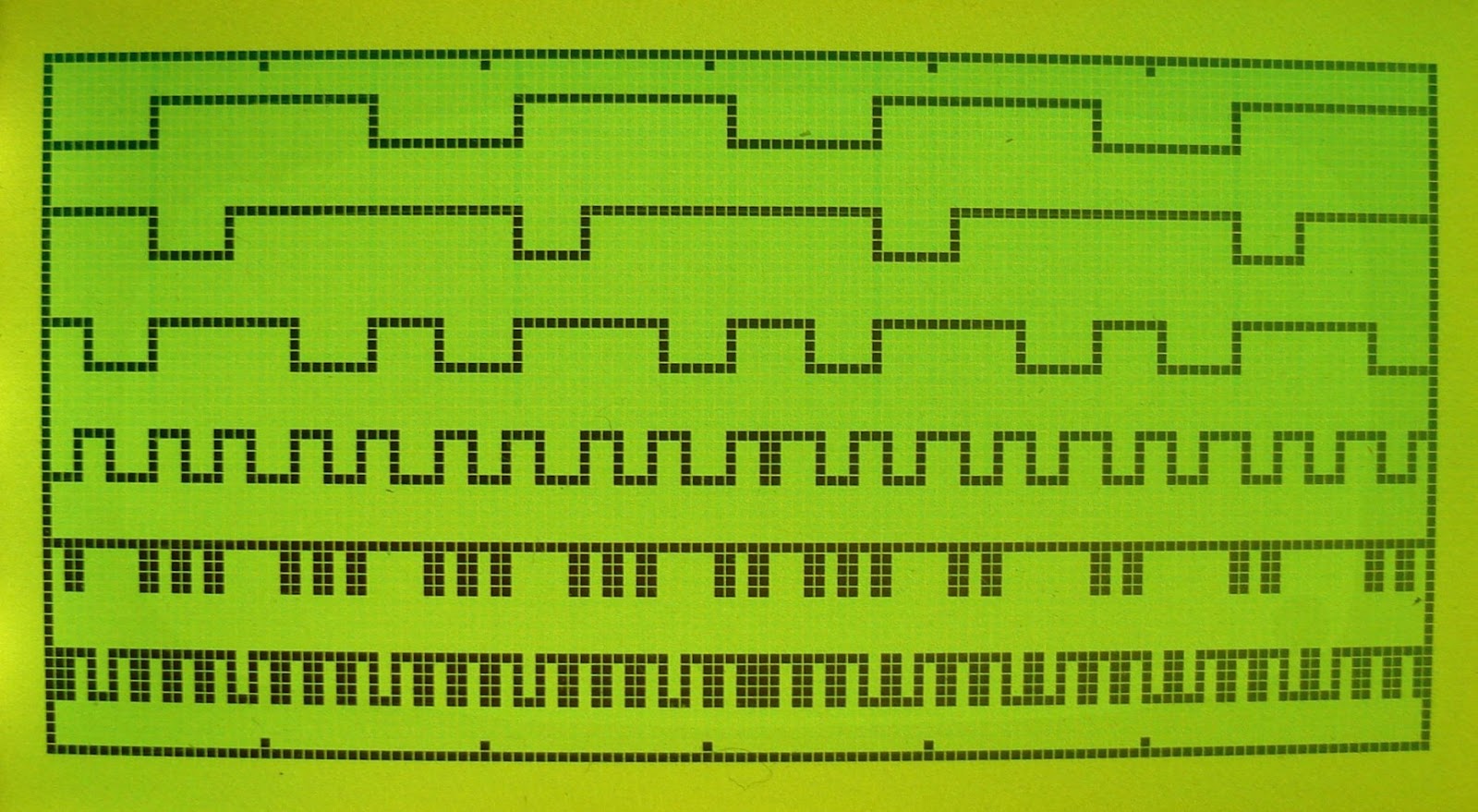

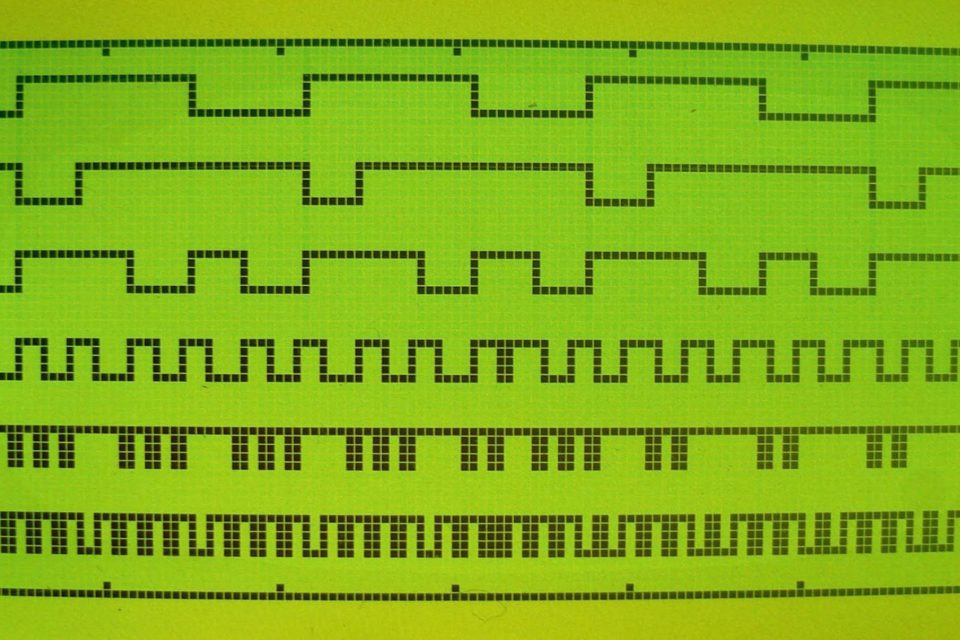

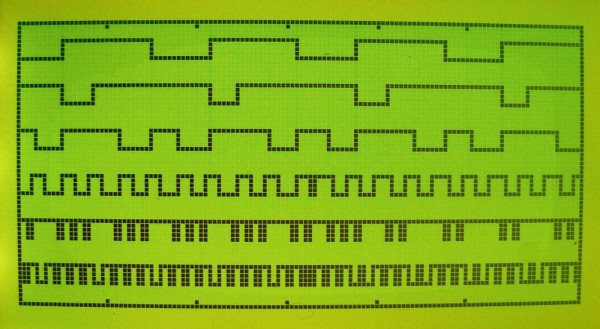

diy-un-analyseur-logique-6-voies-a-base-dun-arduino-02

Pour la partie affichage, c’est la librairie u8g qui a été utilisée et qui est vraiment très complète pour travailler avec des afficheurs graphique.

Voici une vidéo de démonstration avec l’analyse des pins d’un 74LS390 ( compteur 4 bits à décades) cadencé à 10MHz.
