DIY : Transformer une guirlande de Noel à LED en afficheur matriciel

Semageek Publié le 7 novembre 2011
7
4.3K Vues


  • Partagez sur Facebook
  • Twittez

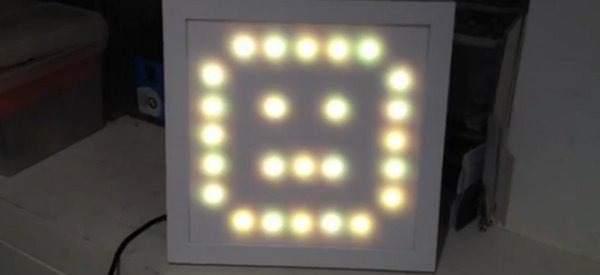

Ce hack permet de fabriquer un afficheur géant 7×7 pixels à partir d’une guirlande de Noël à LED RGB GE Color Effects G-35. Idéal pour réaliser un panneau d’affichage géant à moindre coût.

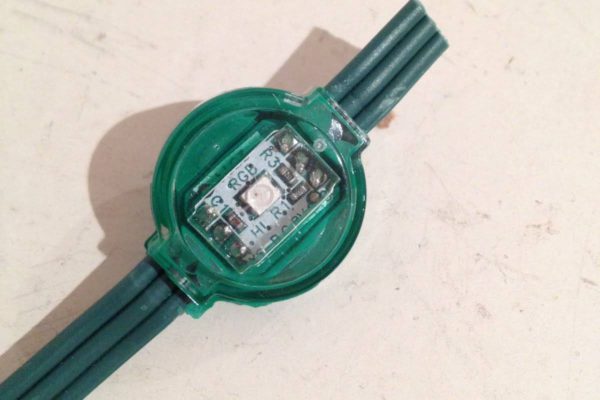

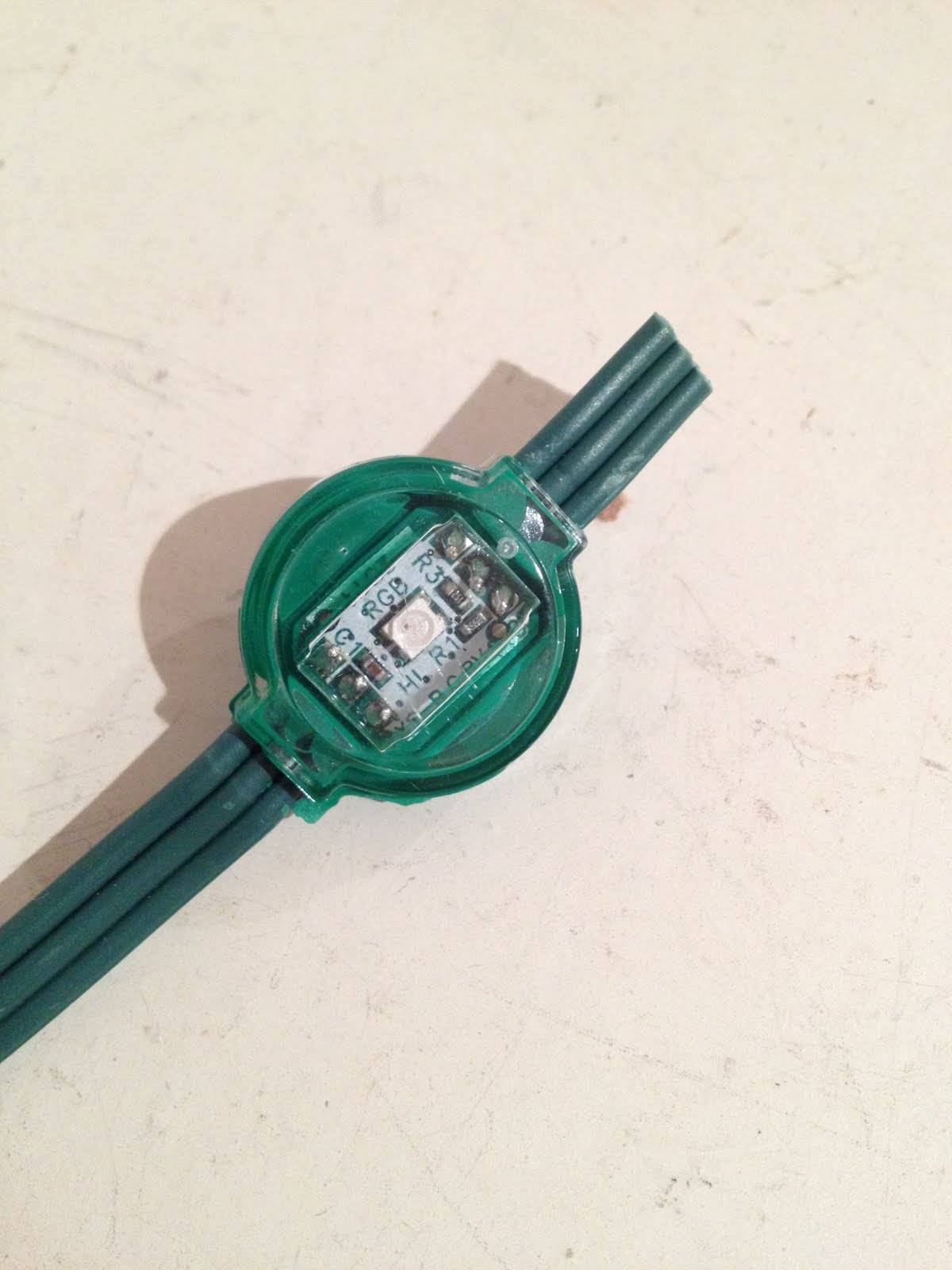

En analysant la guirlande électrique de base, on peut s’apercevoir qu’elle dispose d’une liaison série, 2 fils d’alimentation et un fil de donnée. Sur la liaison de donnée, il suffit de transmettre la couleur RGB codée sur 12 bits ainsi que l’adresse codée sur 6 bits.

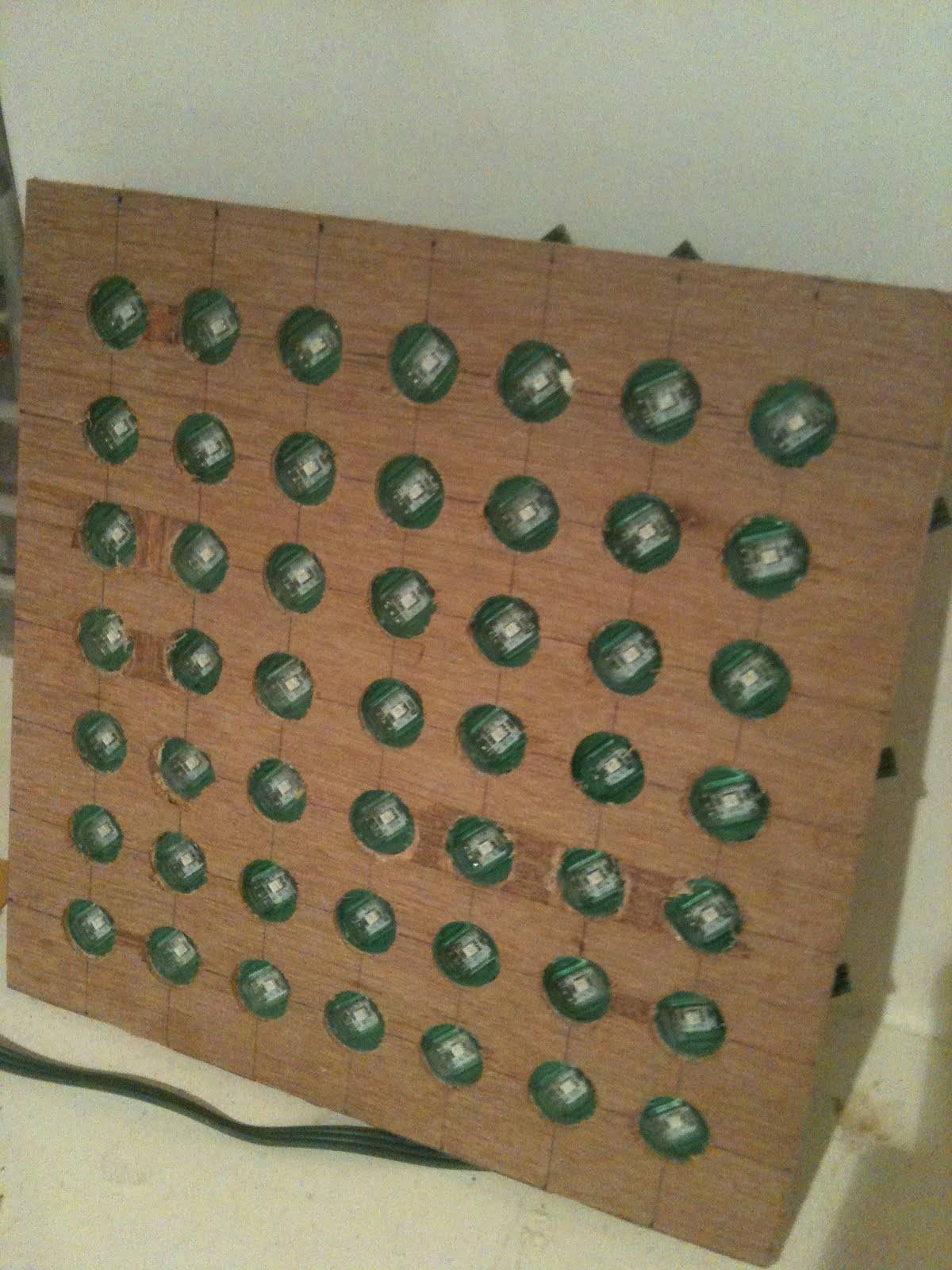

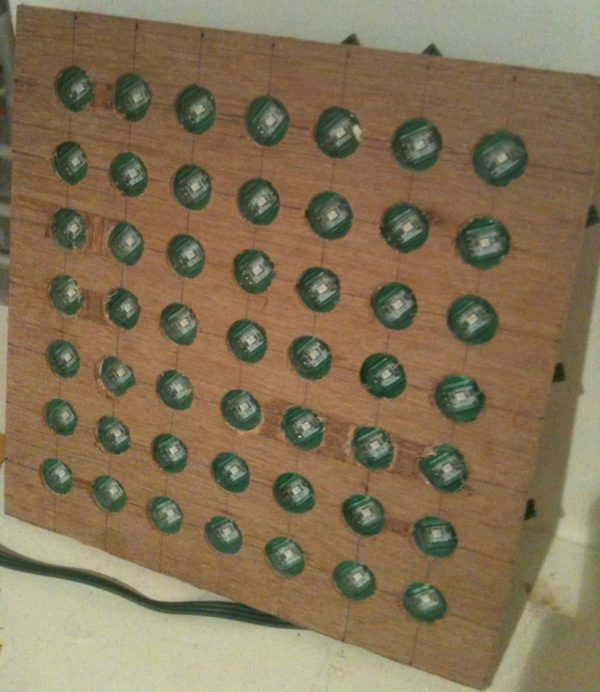

Ensuite Jhon a fixé l’ensemble des LED de la guirlande sur une plaque de contre-plaqué percé de 49 trous en matrice de 7 par 7.

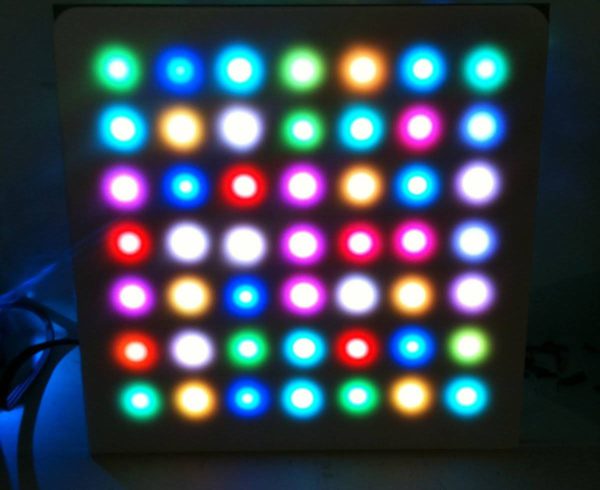

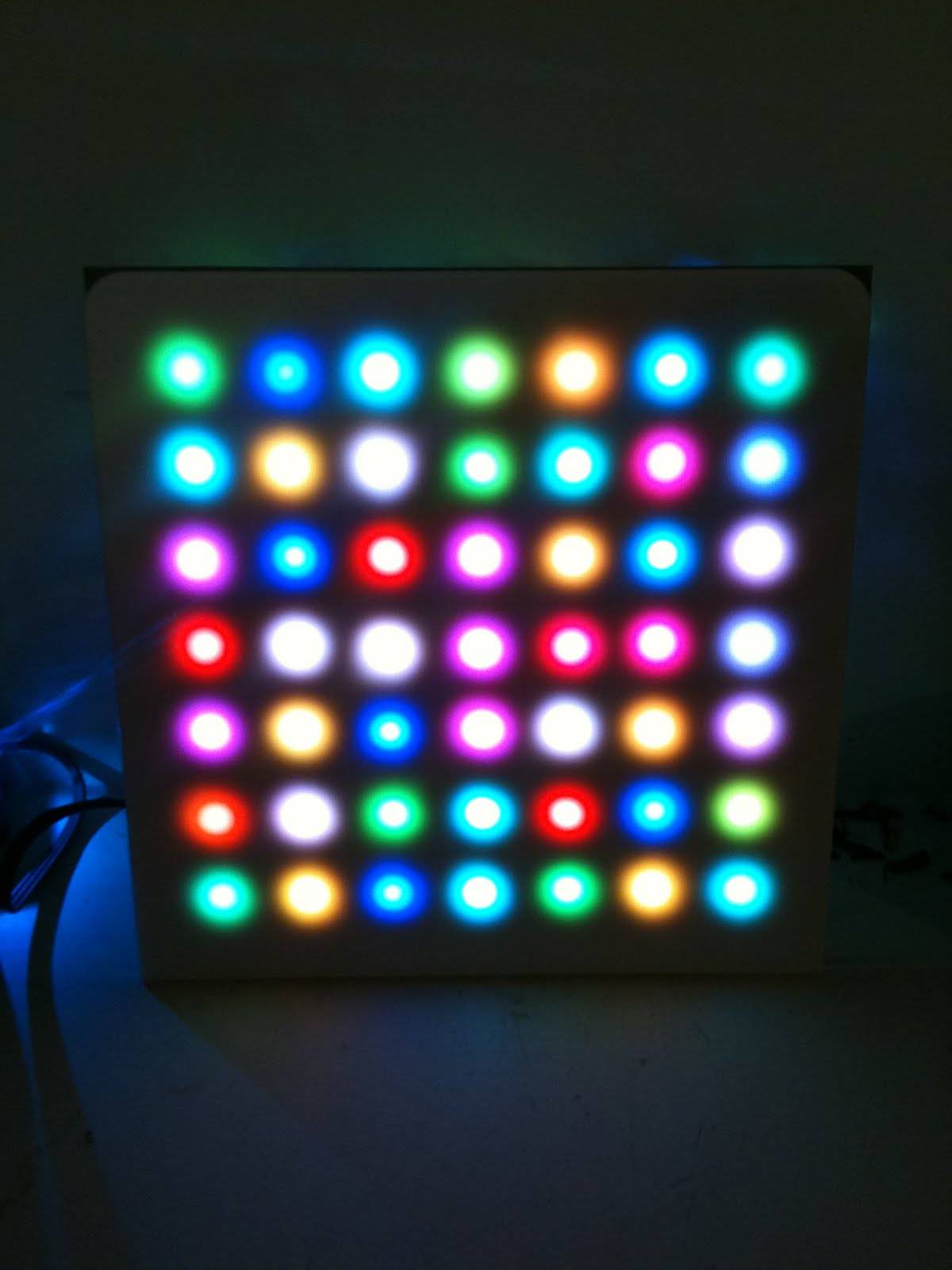

Par dessus, il rajouté un filtre en acrylique pour finaliser l’ensemble.

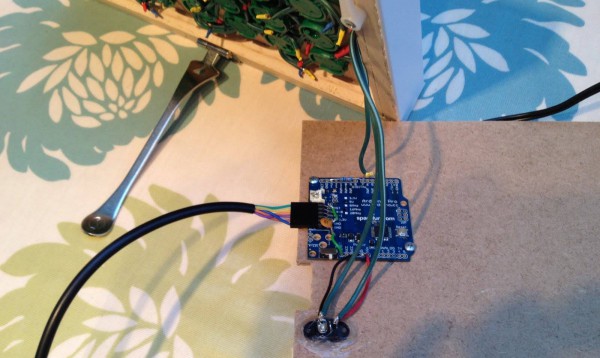

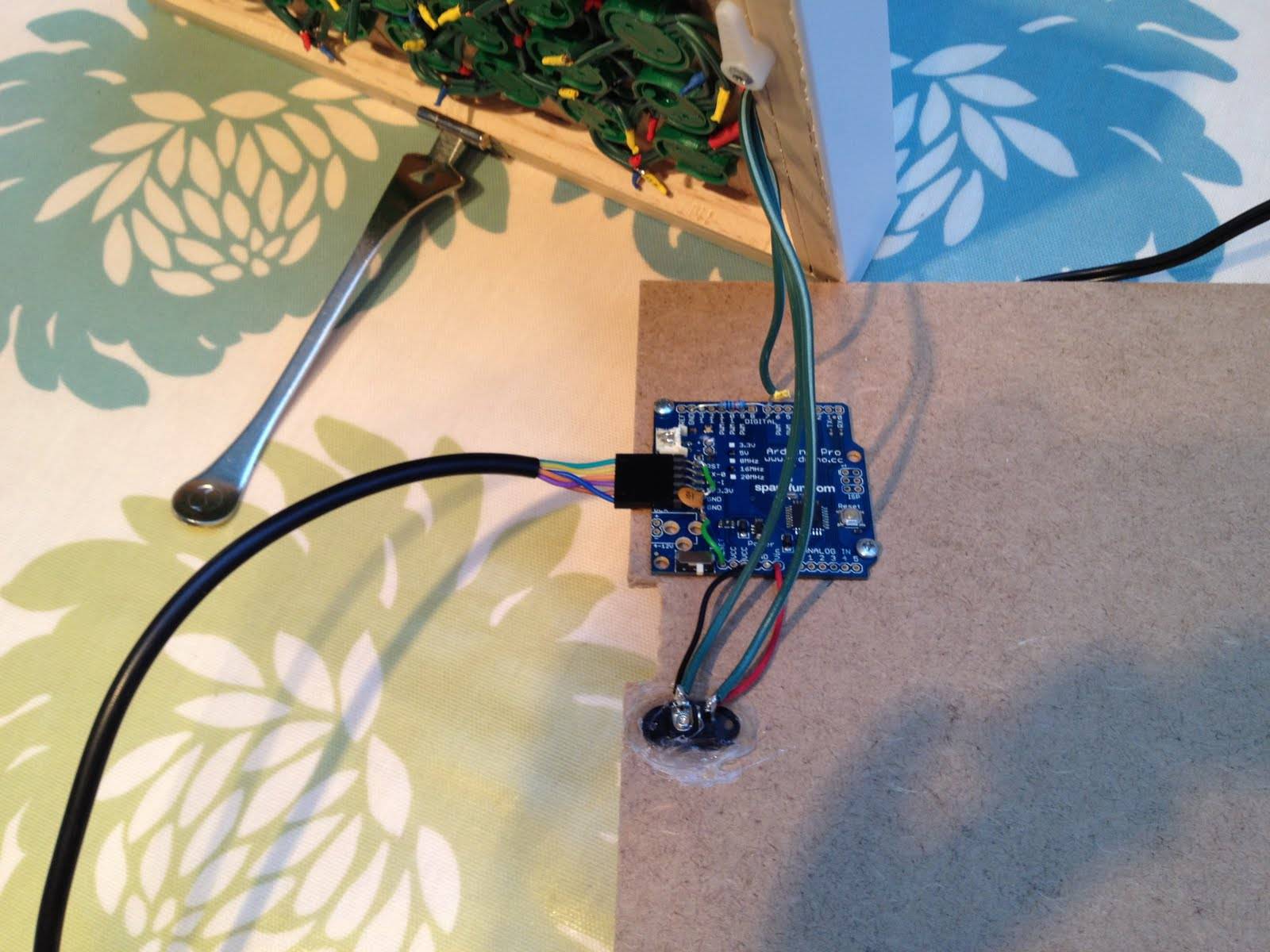

Et pour finir, à l’aide d’un Arduino Pro il pilote l’ensemble, de cette manière il est aisé de définir chaque couleur à afficher sur chaque LED RGB.

Et voici le résultat en vidéo :

Vous pouvez retrouver tous les détails de ce hack sur le site de John Graham-Cumming
