DIY : Recycler un vieux disque dur en horloge stroboscopique.

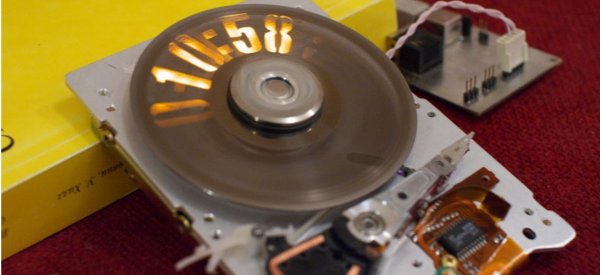

Nous avons déjà vu mal de projets qui transformait un vieux disque dur en horloge, en utilisant le principe POV, Persistance of Vision. Celui-ci utilise un principe un peu différent, l’effet stroboscopique, mais le résultat est sensiblement identique, les chiffres semblent s’allumer sur le HDD en rotation.

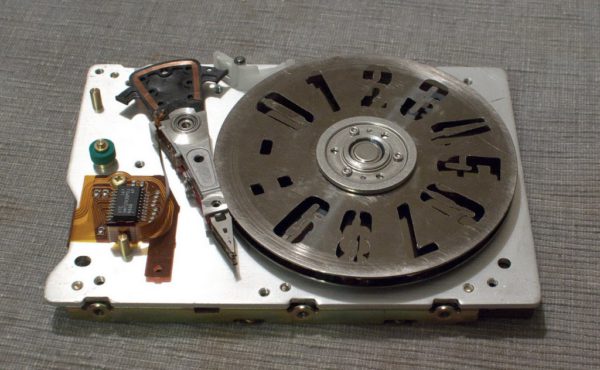

Pour réaliser un effet stroboscopique, le disque supérieur à été découpé afin de disposé de chaque représentation des symboles à afficher.

Dessous un circuit électronique dispose de 5 zones éclairable par LED afin d’afficher la l’heure.

Un micro-contrôleur Atmel ATMega8 gère l’affichage en synchronisant parfaitement l’éclairage des zones sous la position des chiffres à éclairés, pour cela il se base sur un index placé lui aussi sur le disque.

Et voici le résultat en vidéo :

L’ensemble du projet est disponible sur sensi.org/~svo/strobeshnik/, vous y retrouverez le schéma de la carte électronique ainsi que code source du programme.
