Accueil » Do It Yourself Electronique

DIY : Maîtriser complètement le contrôler la ventilation de son ordinateur

Semageek Publié le 18 octobre 2011
0
2.8K Vues


  • Partagez sur Facebook
  • Twittez

Intelligent Fan Controller est un montage électronique qui permet de maîtriser totalement le contrôle de la ventilation de son ordinateur en fonction de la température. Simple à réaliser, il est configurable à l’aide d’un logiciel via un port USB.

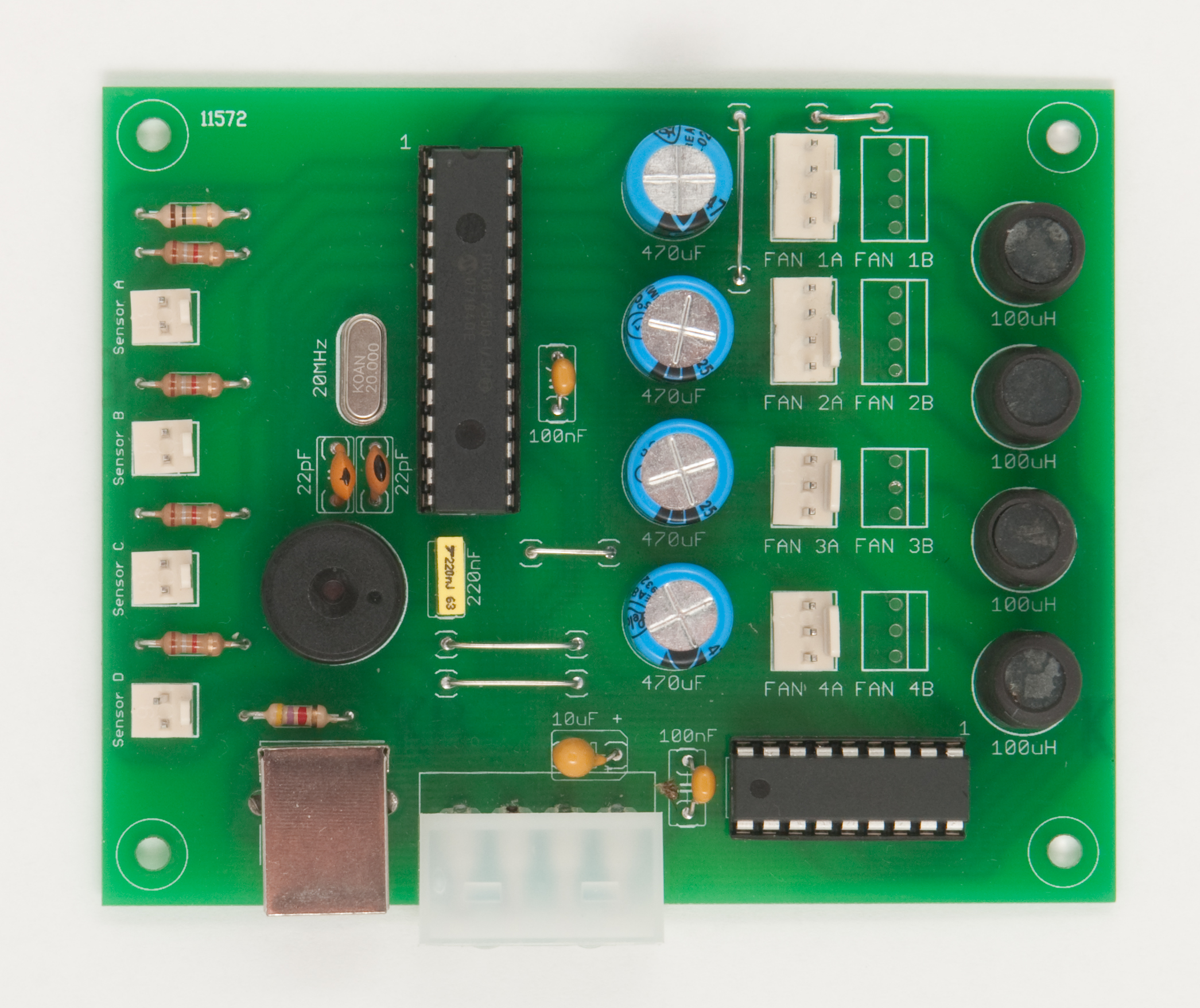

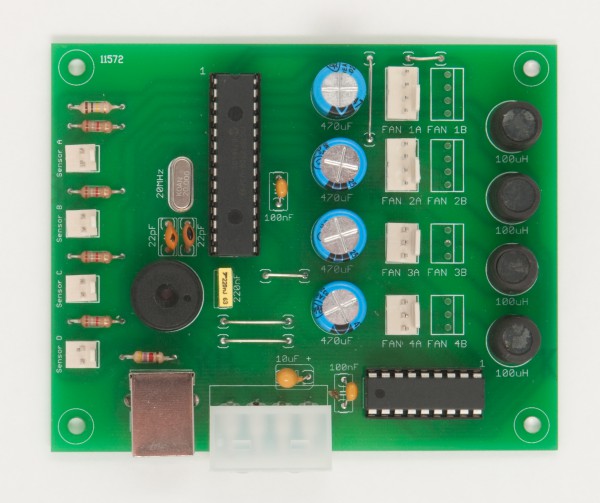

Geoff Graham a réalisé ce montage électronique autour d’un PIC18F22550.

Il permet de contrôler indépendamment 4 ventilateurs à l’aide de 4 sorties PWM, drivé par des UDN2981.

Il permet également d’acquérir 4 températures à l’aide 4 voies de analogique et de 4 capteurs comme des LM335.

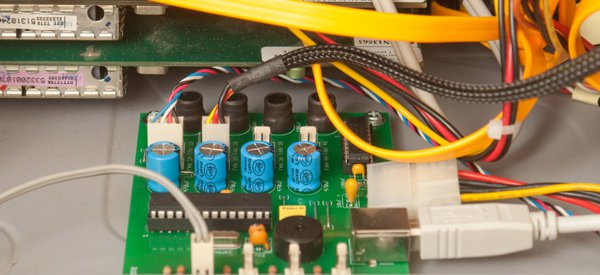

Pour une meilleure  intégration idéale dans une tour d’ordinateur, la connectique de l’alimentation est réalisé avec un connecteur Molex et les connecteurs pour les ventilateurs sont compatibles des standards en 3 contacts et 4 contacts.

Un buzzer est également présent sur la carte afin de signaler toute erreur de capteur ou de ventilateur.

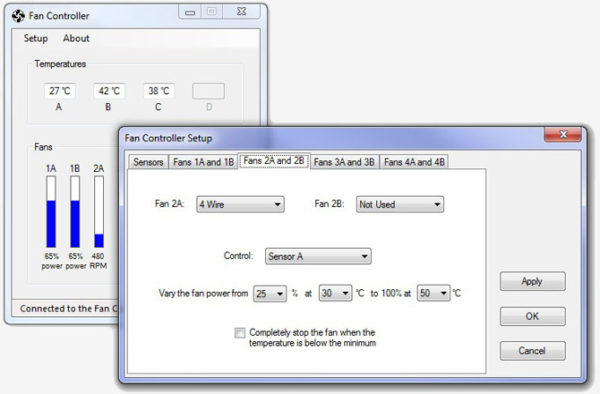

A l’aide d’un logiciel et de la connexion USB, il est capable possible de définir des règles de fonctionnement, comme la vitesse minimum pour la température (voir même un arrêt complet) basse définie et la pleine puissance à partir d’un autre seuil de température.

Tous les détails de cette réalisation son disponible sur le site geoffg.net
