DIY : La machine la plus inutile du monde en version 8 bits

Semageek Publié le 28 décembre 2012
7
4.3K Vues


  • Partagez sur Facebook
  • Twittez

La machine la plus inutile du monde est vraiment une une réalisation intéressante, et chacun rajoute sa touche pour la rendre encore plus inutile.

Avec ce montage, vous allez découvrir qu’en plus d’être inutile, elle peut être intelligente.

Toute cette histoire a commencé quand Forn4x s’est aperçu que son imprimante Canon 850i ne fonctionnait plus à cause d’une tête d’impression défectueuse. Et il a donc réfléchi comment recycler les éléments encore fonctionnels.

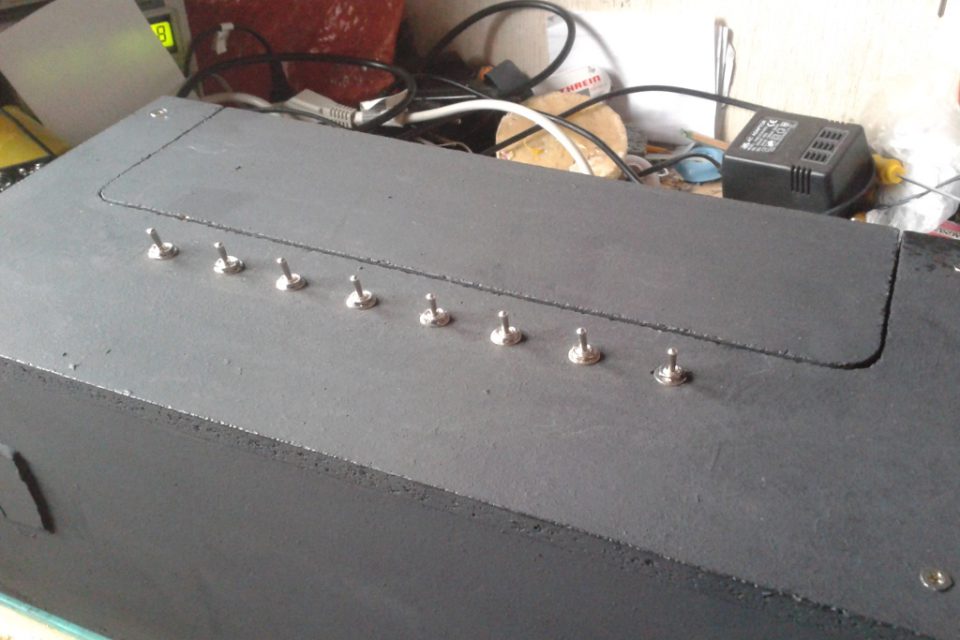

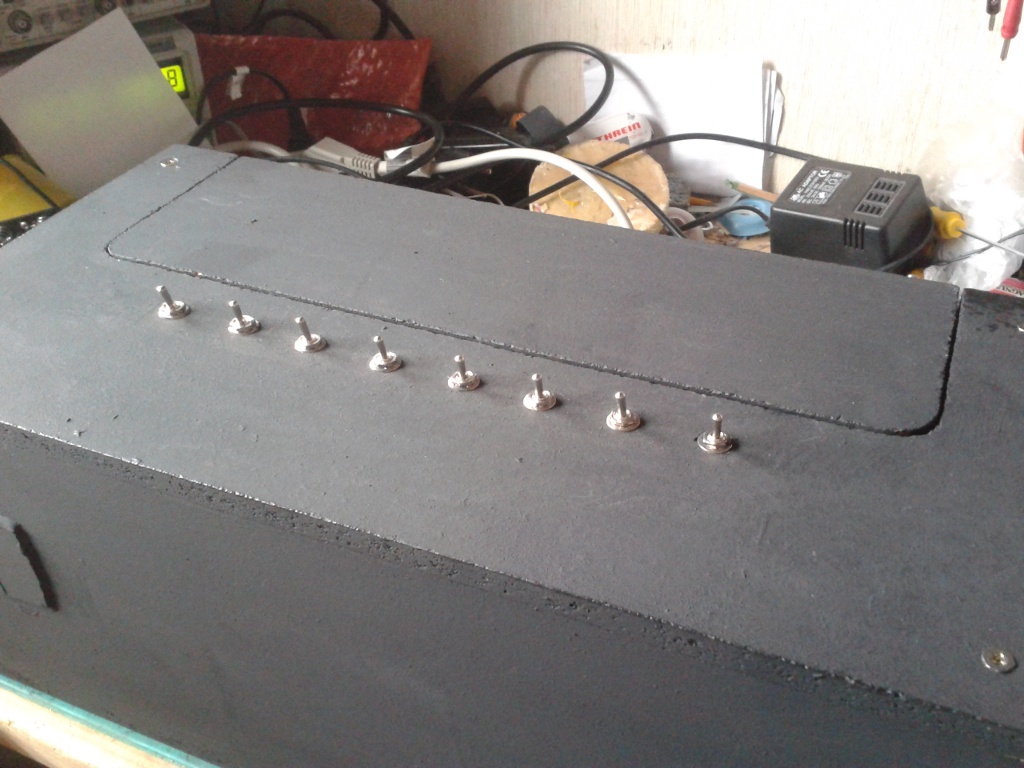

diy-la-machine-la-plus-inutile-du-monde-en-version-8-bits_1

Tout d’abord, il a récupéré tout le système permettant de déplacer la tête d’impression. Il s’agissait d’un simple moteur à courant continu et d’un encodeur optique pour déterminer précisément la position de la tête.

Pour le moteur, un simple circuit type SN754410 peut faire l’affaire et l’encodeur optique, un Agilent AEDS 9621P, sort directement une information TTL.

L’interfaçage est donc simple, et Forn4x a ainsi trouvé une résolution de 237 pas/cm.

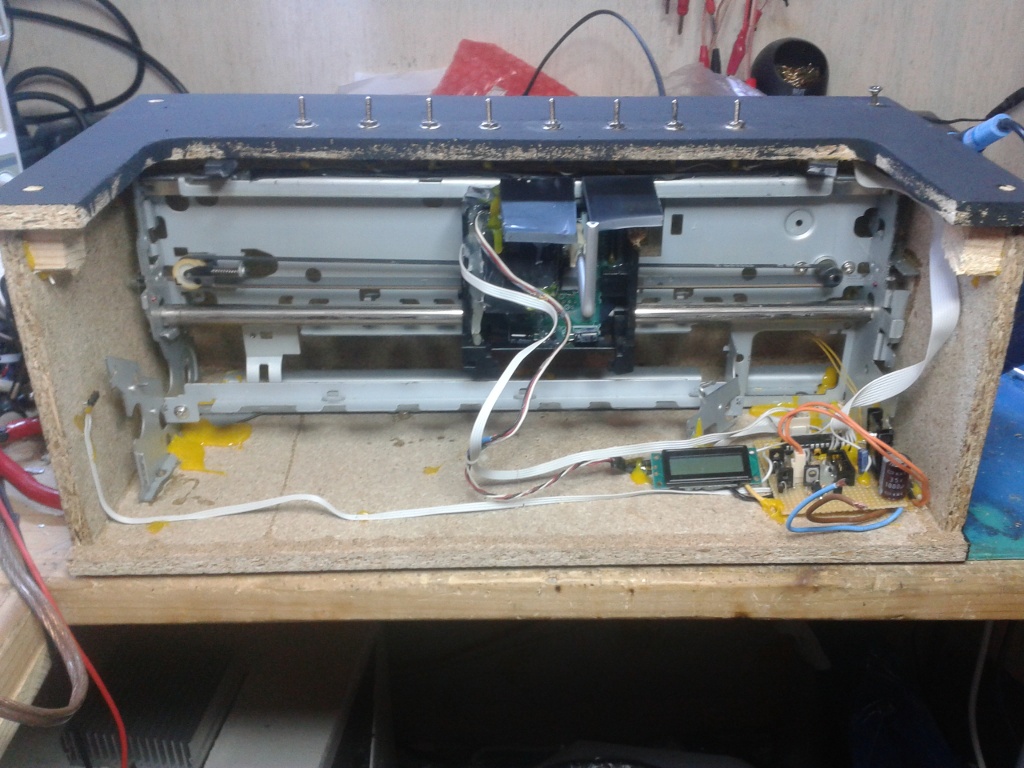

diy-la-machine-la-plus-inutile-du-monde-en-version-8-bits_2

Sur la tête d’impression, c’est un simple servo-moteur qui a été collé dessus, c’est lui qui va actionner chaque interrupteur.

Pour contrôler c’est un micro-contrôleur ATMEGA8  que l’on retrouve, il gère également un afficheur LCD afin de d’afficher des informations de debugage comme la position des switchs.

Voici la vidéo de cette machine la plus inutile du monde en version 8 bits.

Vous pouvez retrouver tous les détails de cette réalisation sur leyanda.de
