DIY : Fabriquer un oscilloscope USB avec un kit Arduino
Semageek
Publié le 6 octobre 2010
De base le kit Arduino dispose de 6 entrées analogiques, qu’il est donc possible de numériser et d’envoyer les valeurs en série au travers d’un port USB. A l’aide d’un logiciel comme XOscillo, il est donc possible de se construire un oscilloscope.
Pour fabriquer cet oscilloscope numérique, rien de plus simple. Il suffit simplement de programmer le kit Arduino avec le projet PDE disponible sur le site xoscillo.
Il vous faudra ensuite lancer le logiciel fournit sur le PC, puis relier les entrées analogiques de 0 à 3 et vous voici avec un oscilloscope numérique 4 voies.
Le logiciel XOscillo est disponible sous Windows et sous Linux et peut acquérir les données d’un kit Arduino ou d’un kit Oscillo Parralax USB.
Au niveau des caractéristiques avec un kit Arduino :
- Fréquence d’échantillonage : 7kHz max
- Nombre de canaux : 4 voies
- Vertical résolution : 8 bits
- Trigger réglables sur la voie 1

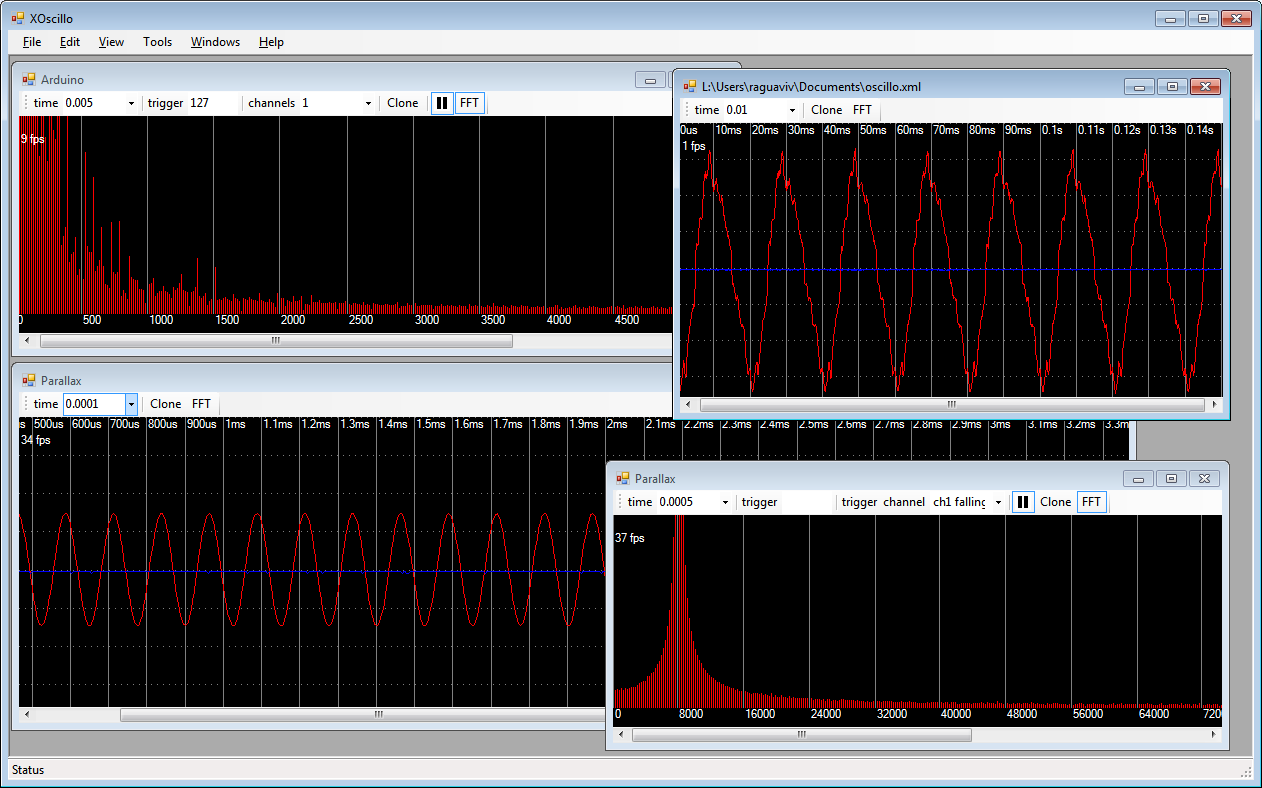

Le logiciel xOscillo permet également de réaliser certaines fonctions :
- Vue panoramique
- Lire et sauvegarder les oscillogrammes
- Zoom in et out
- Ouverture de plusieurs waveforms simultanées
- Ouverture de plusieurs oscilloscopes
- analyse de fréquence FFT
- Autodetection du hardware
Bien sur ce n’est pas un oscilloscope de précision, mais il peut s’avérer utile lors du débugage de montages électroniques où la présence de tensions analogiques est présente.
