DIY : Fabriquer un multimètre numérique à base d’Arduino

Semageek Publié le 24 avril 2014
0
15.1K Vues


  • Partagez sur Facebook
  • Twittez

Milen vient de concevoir un multimètre assez particulier car il a été parti d’une base de arduino UNO sur lequel il a jouté un shield réalisé par ses soins.

Le shield a été pensé pour utiliser le moins de composants possible afin de le rendre simple à réaliser, mais également pour réduire les coûts de fabrication.

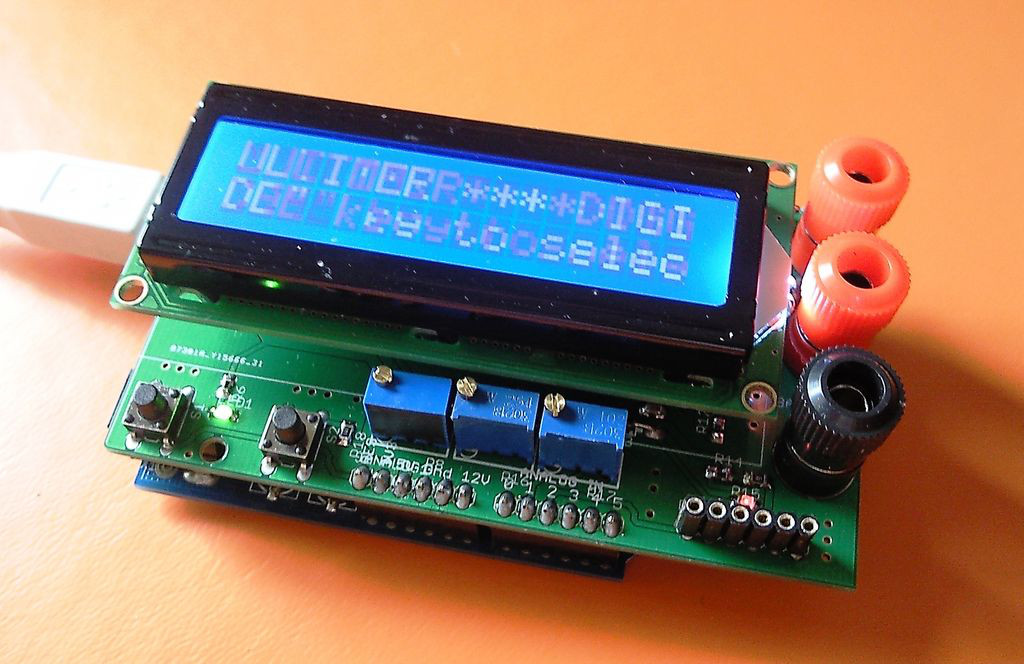

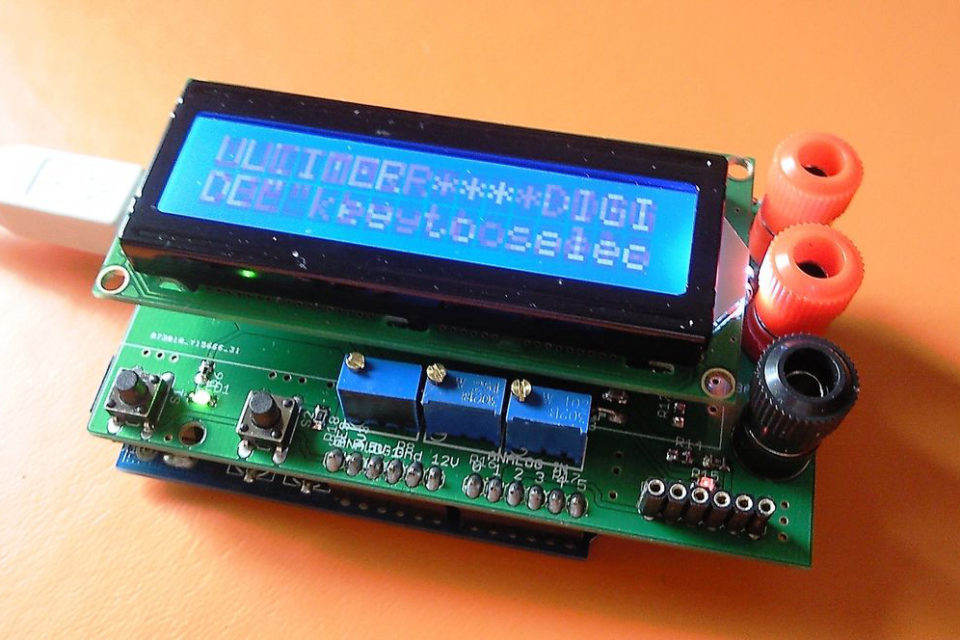

diy-fabriquer-un-multimetre-a-base-darduino

Il a détaillé toutes les phases de conception sur instructables.com afin que chacun puisse reproduire son montage. Au final, ce multimètre à base d’Arduino UNO est capable de réaliser les fonctions suivantes :

  •  Voltmètre avec 3 calibres : 0V à 10V, 0v à 30V et 0V à 100V
  • Ampèremètre de 0mA à 500mA
  • Ohmmètre avec 2 calibres : 0Ω à  1kΩ et  0Ω à  250kΩ
  • Testeur de diode, LED et de continuité
  • Testeur de LED en fonctionnel
  • Mesure de beta des transistor NPN et BJT

Ce multimètre est doté d’un écran LCD 2X16 caracatères pour afficher les mesures, mais on peut également les suivre à travers le terminal sur PC.

Voici une vidéo pour découvrir ce montage de multimètre à base d’arduino.
