DIY : Fabriquer un moniteur système USB avec des bargraphs à LED

Semageek Publié le 26 août 2013
0
2.9K Vues


Janw a réalisé un petit montage électronique qui permet de visualiser l’activité CPU et Mémoire de son ordinateur.

Le circuit se connecte en USB à l’ordinateur qui lui envoi les ordres en série grâce à un petit script en Python.

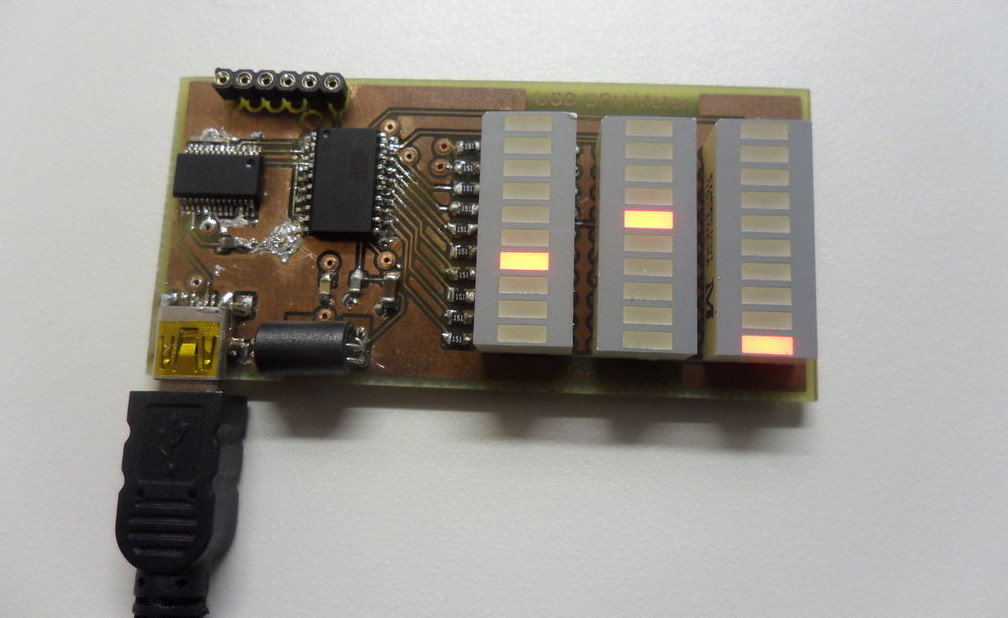

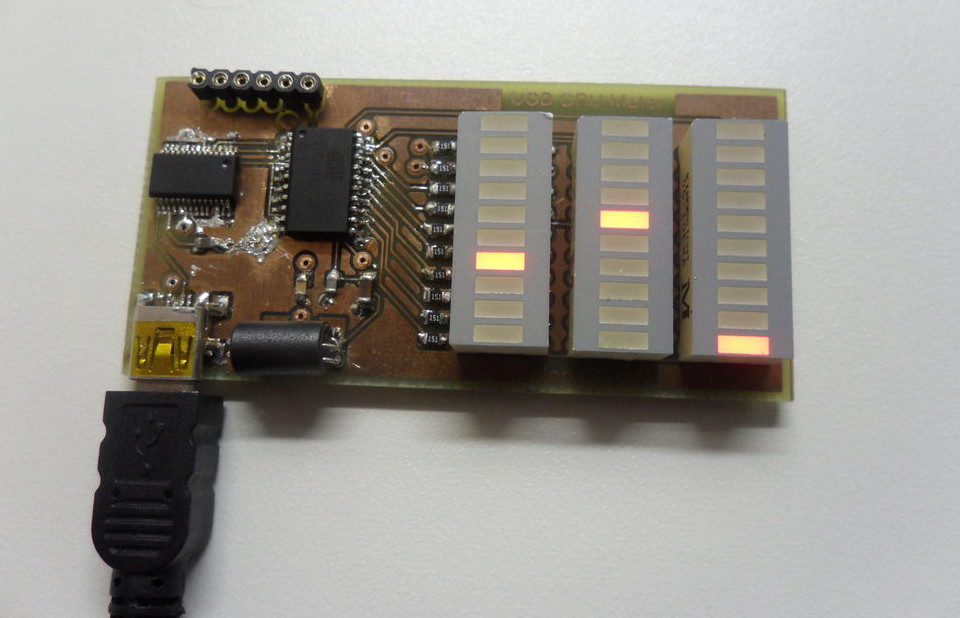

diy-fabriquer-un-moniteur-systeme-usb-avec-des-bargraph-a-led

Cette réalisation de moniteur système est composé d’un FT232RL qui permet de émuler un port série sur l’USB.

Un ATtiny2313 est utilisé comme micro-contrôleur, il décode les ordres reçus en série et affiche les données sur 3 bargraphs à LED.

Vous pouvez retrouver l’intégralité de ce montage sur instructables.com

Voici une vidéo de présentation :
