DIY : Fabriquer un mini analyseur logique 4 voies

Semageek Publié le 8 février 2012
2
3.1K Vues


  • Partagez sur Facebook
  • Twittez

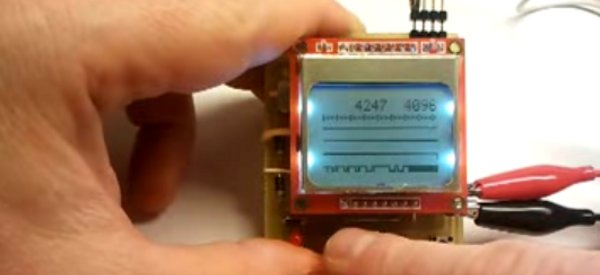

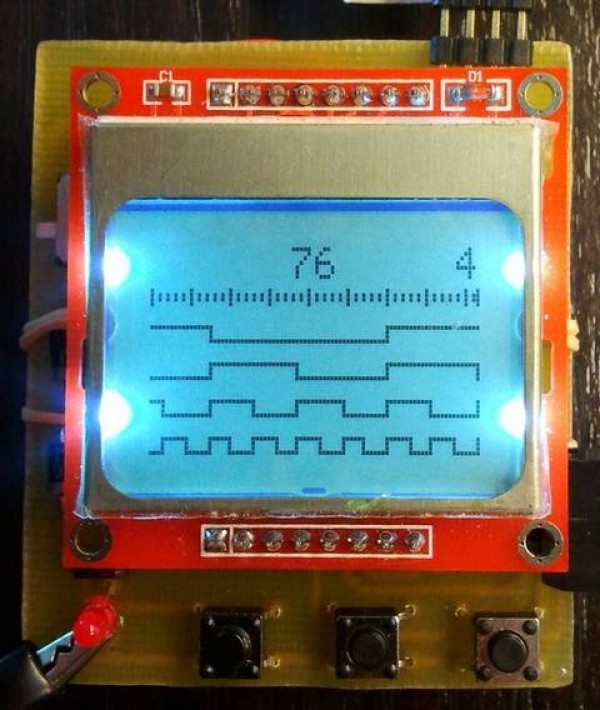

Vassilis a fabriqué un mini analyseur logique 4 voies vraiment simple, pour cela il a utilisé un écran LCD en provenance d’un Nokia 5110 et il a interfacé avec un micro-contrôleur ATMega8.

Bien évidement, ce montage électronique ne permet pas de réaliser une analyse logique à fréquence élévée, mais il est capable d’acquérir 4 voies simultanément à une fréquence d’échantillonnage de 400 kHz. La profondeur d’échantillons pour être réalisée sur 3,7 ms pour les signaux les plus rapide et pendant 36s pour les plus lent.

Attention,  il faudra se limiter à une tension maximum de 5V pour les entrées, car elles ne sont pas isolés. A la limite une modification avec un petit opto rendra le schéma un poil plus propre.

Malgré ces petits points négatifs, ce mini analyseur logique reste un outil bien pratique pour dépanner de petits montages DIY. Vous trouverez tous les détails pour réaliser le votre sur le site serasidis.gr.

Voici la démonstration en vidéo :
