DIY : Fabriquer un coeur électronique à LED pour la St Valentin

Semageek Publié le 14 février 2011
10
5.3K Vues


  • Partagez sur Facebook
  • Twittez

Aujourd’hui, c’est la St Valentin et comme tout geek féru d’électronique, vous avez oublié d’acheter un cadeau. Qu’à cela ne tienne, voici un petit montage DIY qui saura impressionner votre copine avec quelques composants électroniques standard qui trainent au fond de votre tiroir.

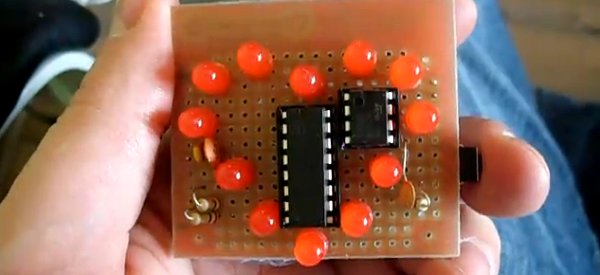

Le montage à réaliser permet de réaliser un coeur, qu’il s’illumine un peu comme un double chenillard à LED.

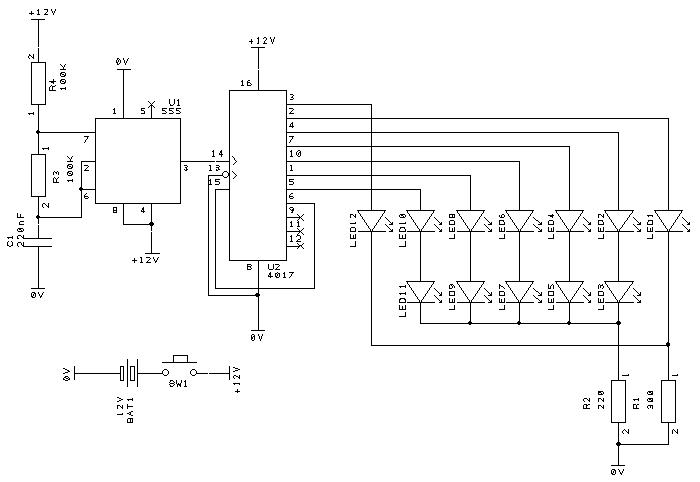

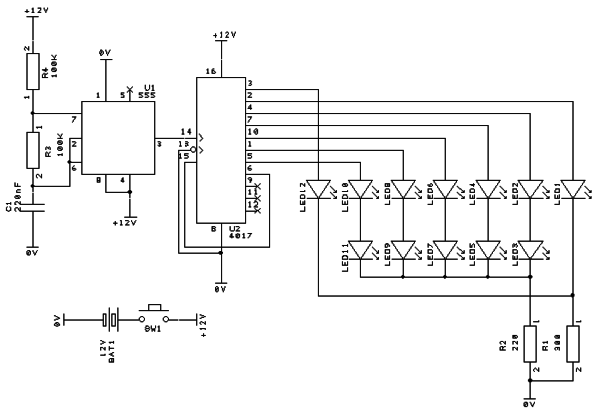

Ce montage est simple, il nécessite juste quelques composants comme un circuit 4017, un décompteur à décade avec sorties décodées, et un NE555 qui sert de générateur d’horloge pour cadencé l’ensemble.

Les composants C1, R3 et R4 permet de définir la fréquence généré par le NE555.

Sur la sortie de 4017, on retrouve 12 LED branché sur les sorties, qui vont donc s’allumé en fonction du comptage effectué par le 4017. On remarquera que les LED sont relié par ligne physique 2 à 2, sauf celle des pointes isolées.

Un bouton poussoir permet d’alimenter le circuit à l’aide d’une batterie, ici en 12V.

Voici la vidéo du cadeau que vous allez faire à votre copine ce soir.
