Voici un moyen très simple de construire un chargeur USB de secours 5V. Ce montage électronique utilise très peu de composants et il très simple à réaliser pour un novice en électronique. Idéal pour recharger vos petits appareils utilisant un câble de chargement USB comme un Ipod, un Iphone ou un téléphone HTC.

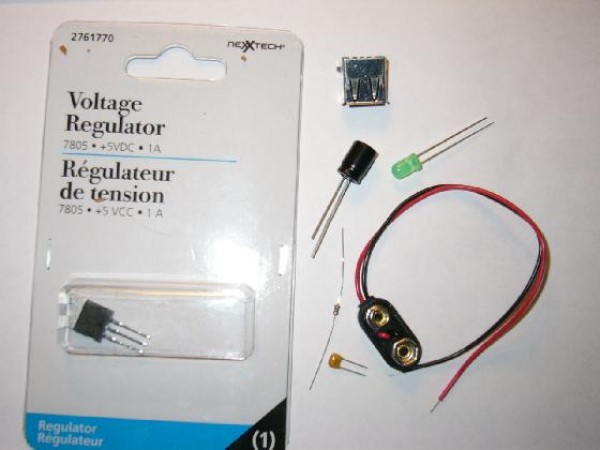

Au niveau des composants utilisés :
- Un régulateur 5V 7805
- Un connecteur USB Type A Femelle
- 2 Condensateur de découplage 100µF et un 100 nF
- Une résistance de 150 ohm
- Une LED
- Un connecteur pour pile de 9V
- Un interrupteur On/Off optionnel mais recommandé
- Une plaque de cuivre brute de circuit imprimé

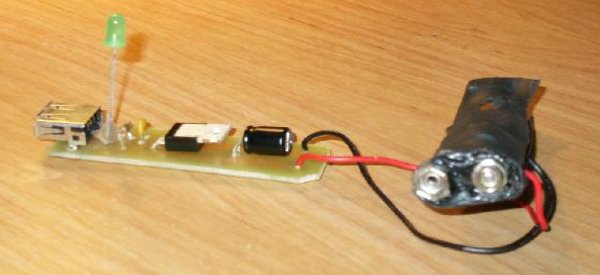

Pour le circuit imprimé, c’est un bout de plaque brute qui a été utilisé et percé pour les composants, il n’y pas de pistes à proprement dit, mais seulement une isolation représenté par les traits noirs, une isolation à la Dremel peut être réalisé.
Bref voici un petit montage simple à réalisé qu’il faudra intégrer dans un petit boitier mais qui pourra peut être un jour vous être très utile en cas de manque de source de courant.
source : fatpenguinblog.com
