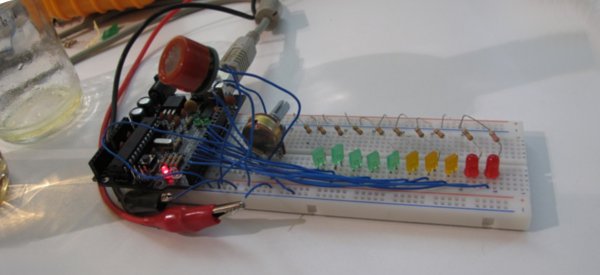

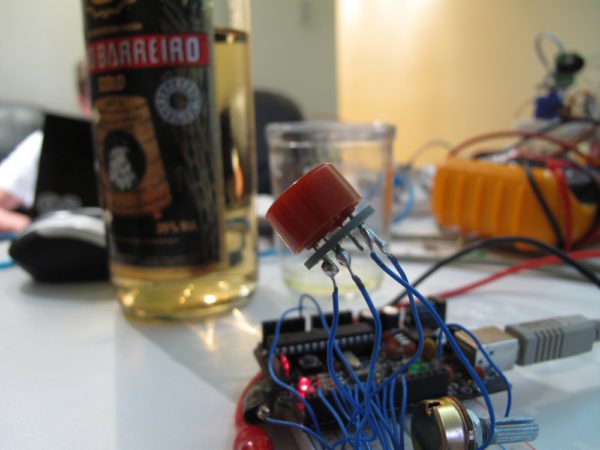

Ce montage électronique permet de visualiser le degré d’alcool présent dans l’air, à l’aide d’un kit Arduino et d’un capteur de gaz MQ-3. Le principe est simple, vous souffler sur le capteur de gaz et un bar-graphe à base de LED indique le résultat instantanément.
Au niveau électronique, peu de composants sont nécessaire :
- Un kit Arduino
- Un capteur de Gaz MQ-3
- Un potentiomètre 100 k?
- 10 LED (5 Vertes, 3 Jaunes et 2 rouges)
- 10 résistances de 220?
- une platine d’essais
L’information analogique du capteur MQ-3 est numérisé et traduite par le micro-controleur Atmel du kit Arduino pour allumer les LED en fonction de la valeur.
Un potentiomètre permet de régler la sensibilité du capteur de gaz MQ-3.
Et voilà le résultat en vidéo :
Vous pouvez retrouver l’intégralité du projet sur : danielandrade.net
