DIY : Construire un cube de 512 LED contrôlé par Arduino
Semageek
Publié le 20 mars 2011

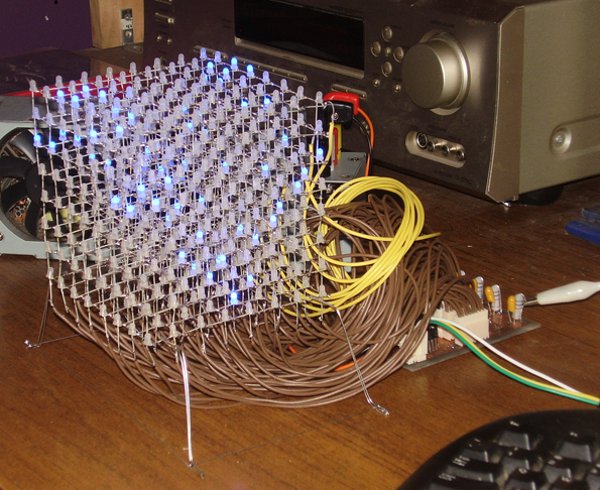

Ce genre de réalisation de matrice de LED montée en cube m’a toujours intéressé. Voici un cube de 8 LED de coté, soit 512 LED au total qui est contrôlé par un kit Arduino pouvant ainsi afficher des animations lumineuses.

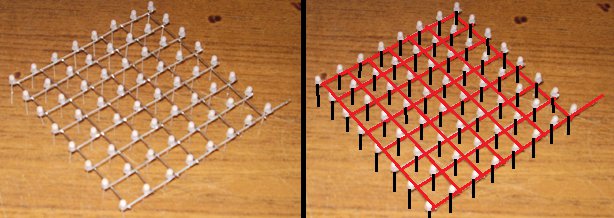

Le principe des matrices de LED est assez simple, il suffit de réaliser des étages de 8×8 LED avec les anodes reliées entre elles horizontalement.
En assemblant 8 étages comme celui-ci, il faut relier les cathodes verticalement.
Cela fait au total 8 fils de commandes pour les étages horizontaux et 64 fils de commandes pour commandes verticales.

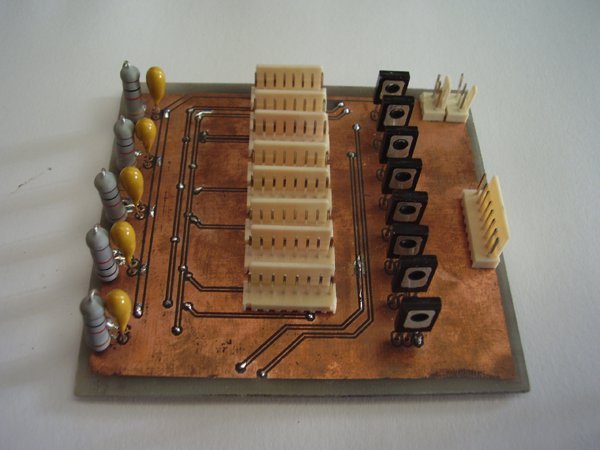

Pour arriver à piloter autant de signaux avec un kit Arduino, une carte de contrôle à base 5 circuits STP16CP a été réalisée.
Pour info, le STP16CP est un circuit capable de piloter 16 LED et disposant d’une entrée série et surtout ayant la possibilité d’être chaîné en série.
Après quelques lignes de programmation, il devient aisé de dialoguer avec ce cube avec le kit Arduino.
Voici une vidéo qui nous montre ce cube de 512 LED en fonctionnement.
Ce montage électronique vous a plu, retrouvez plus de détails sur le site du concepteur : hownottoengineer.com
