Copier une puce RFID avec cet émulateur.

Semageek Publié le 3 janvier 2010
3
4.0K Vues


  • Partagez sur Facebook
  • Twittez

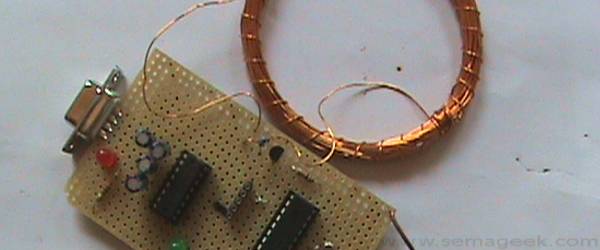

Le montage RFIDemulator, créé par l’allemand Alexander Guthman, permet de simuler n’importe quelle puce RFID à 125 kHz compatible EM4001. Ce montage électronique est fort intéressant car c’est un gadget permettant de cloner la moindre puce RFID comme par exemple celle contenu dans votre badge pour pointer au travail.

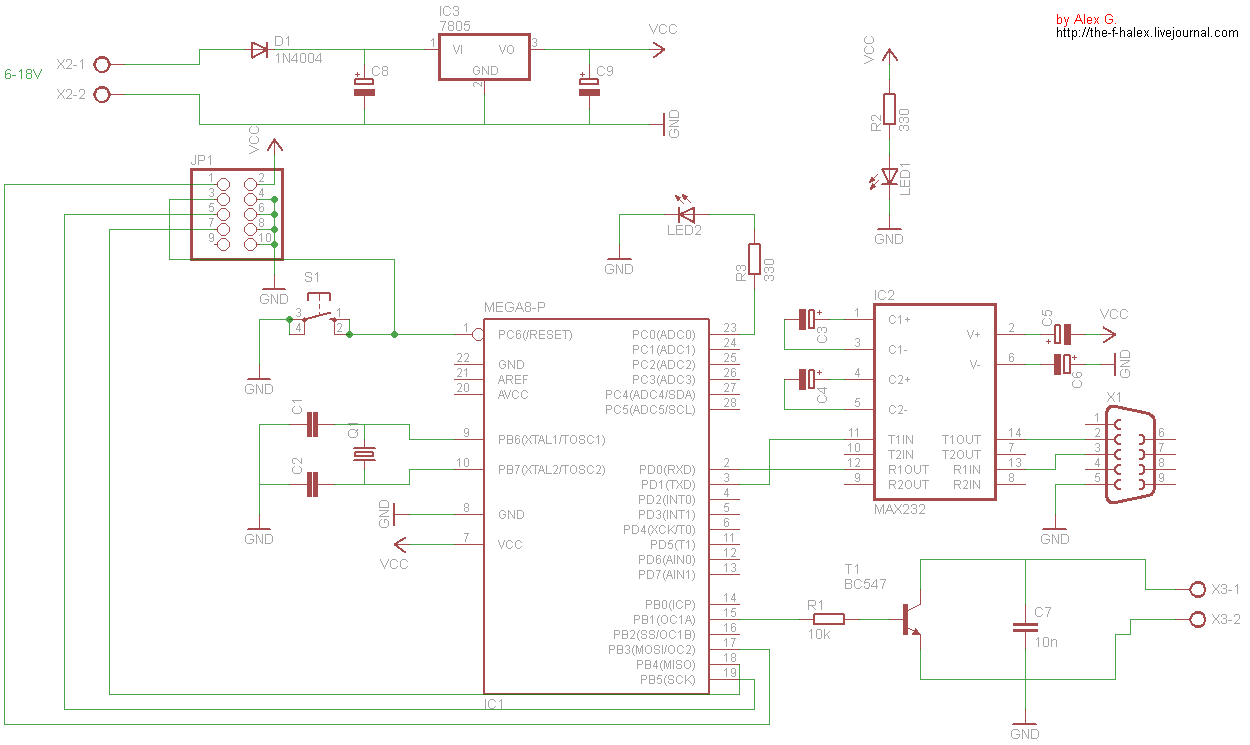

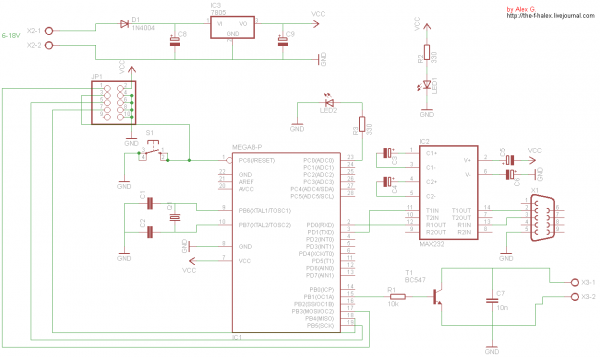

Au niveau de la conception, pas un composant compliqué, on retrouve principalement un MAX232 avec sa batterie de condensateurs pour la liaison série et un micro-contrôleur Atmel ATmega8 gère l’ensemble. On peut d’ailleurs voir sur le schéma suivant la simplicité du montage.

Avant toute chose il faut capturer l’ID 64 bits d’une puce puce RFID compatible EM4001 à l’aide d’un lecteur RFID. Un programme (disponible sur le site de l’auteur) permet alors d’envoyer ce code via une liaison série RS232 à l’émulateur, qui va alors transmettre via la bobine de cuivre ce code ID 64 bits codé en Manchester. Voici la vidéo de démonstration d’utilisation de l’émulateur RFID :

Vous pouvez retrouver l’ensemble du projet sur le site : alexanderguthmann.de
