BeMicro SDK : Un kit électronique USB à base du FPGA Altera Cyclone IV intégrant le softcore NIOS II

Semageek Publié le 17 octobre 2010
4
2.5K Vues


  • Partagez sur Facebook
  • Twittez

Le kit BeMicro SDK est composé d’une clé USB disposant principalement d’un FPGA Altera Cyclone IV prêt à recevoir un softcore NIOS 2. Ce kit intègre aussi tout ce qui est nécessaire pour réaliser des montages faciles avec une connectivité reseau ou pour réaliser du stockage de données.

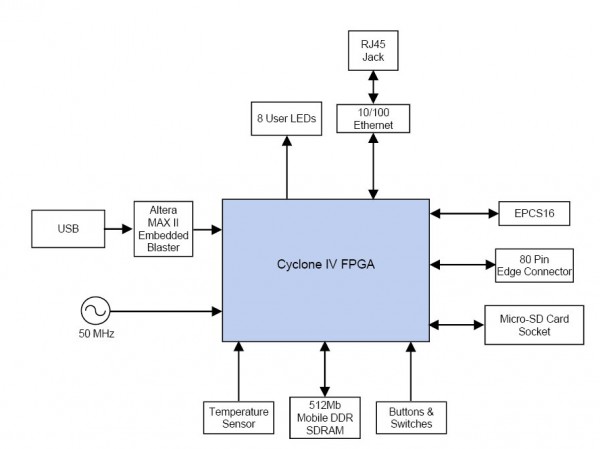

Comme on peut le voir sur le schéma qui suit, le kit BeMicro fonctionne avec un quartz à 50 mHz (modifiable par PLL) et intègre :

  • Un couche physique ethernet 10/100 avec connecteur RJ45
  • 8 LED configurable via un PIO
  • La connection USB, via un MAXII faisant office d’USB Blaster intégré
  • Un capteur de température
  • 512 Mb de DDR SDRAM
  • une connection microSD
  • une EPCS16
  • Divers bouttons et switchs via un PIO
  • Une connectique 80 points pour les extensions
  • alimentation via USB

Il suffit ensuite de concevoir la logique programmée ainsi que le CPU NIOS 32 Bits et ses divers composants sous Quartus en VHDL.

Au niveau de l’applicatif logiciel, on retrouve la suite Nios IDE (Integrated Design Environnement) basé sur Eclipse. Qui permet de programmer en C le coeur du softcore  NIOS.

Voici donc un kit de développement FPGA intéressant et facile à mettre en oeuvre pour la somme de 79$ chez arrownac.com

Vues : 2 458
  • Partagez sur Facebook
  • Twittez


- Annonce -
32 bitsalteraArrowBeMicrocapteurCyclone IVEclipseElectroniqueEPCS16ethernetfpgaIDEkitmicroSDNIOS 2QuartudsdSDKSDRAMsoftcoretempératureusbUSB Blastervhdl
