Accueil » Arduino Electronique

AsyncLabs: Des kit et des shields compatible Arduino avec Wifi 802.11B intégré

Semageek Publié le 7 avril 2010
5
2.6K Vues


  • Partagez sur Facebook
  • Twittez

Voici des nouveaux kits et shield compatibles Arduino qui permettent de rajouter une fonctionnalité Wifi 802.11B. Ces kits sont conçus par AsyncLabs et sont disponible sous 3 formats différents avec une antenne intégrée. Une solution idéale pour réaliser des montages électroniques dotés d’une connectivité Wifi.

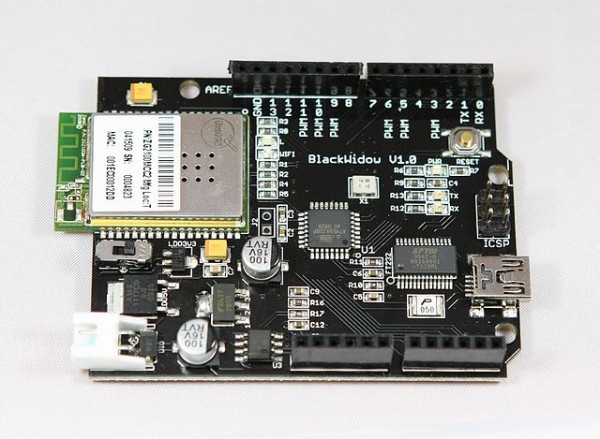

BlackWidow 1.0

Le kit BlackWidow 1.0 est directement compatible du format Arduino Duemilanove et dispose d’une connectivité wifi 802.11b avec antenne intégrée.

Caractéristiques :

  • Taille équivalente à un kit Arduino Duemilanove ou Diecimila
  • Jusqu’à 14 Entrées/Sorties Digitales partagées avec le module Wifi
  • Micro-contrôleur Mega 328P (32 KB de Flash – 2 Kb de SRAM – 1 KB de EEPROM)
  • Connexion USB en Mini B
  • Switch d’alimentation automatique entre USB et alimentation extérieure
  • Connectique JST 2 Points standardisé pour les batteries
  • Connectivité Wifi 802.11b ( et 2 Mbps) intégrés avce antenne intégrée
  • Supporte mode Infrastructure BSS et Adhoc (IBSS)
  • Supporte les clés de sécurité WEP, WPA etWPA2
  • Interruption basculable par switch (INT0 ou PIN 8 I/O Digitale)
  • LED connecté sur la pin 9 pour visualiser l’établissement d’une connexion Wifi

Par rapport à un kit Arduino standard, le module Wifi nécessite 5 pins digitales : 4 pour la liaison SPI et 1 pour l’interruption.

La liaison SPI peut être partagé avec d’autres périphériques, seule le Chip Select CS ne peut être modifié.

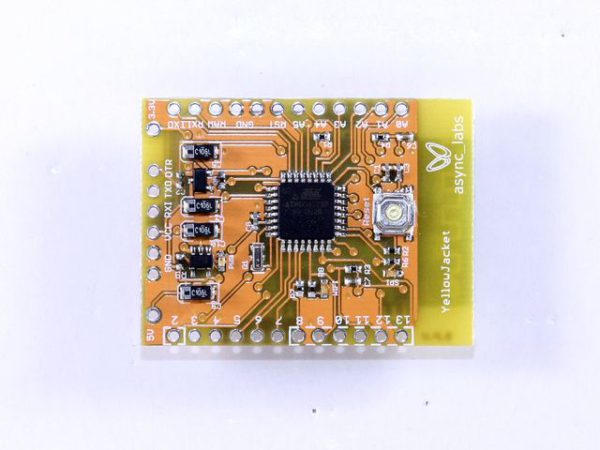

YellowJacket 1.0

Ce kit Arduino est identique au BlackWidow 1.0 mais dans un format beaucoup plus réduit et donc avec moins de connexion. Au niveau du format on peut le comparer au kit Arduino Mini.

Caractéristiques :

  • Taille équivalente à un kit Arduino Mini
  • Jusqu’à 12 Entrées/Sorties Digitales partagées avec le module Wifi
  • Micro-contrôleur Atmel ATMega 328P (32 KB de Flash – 2 Kb de SRAM – 1 KB de EEPROM)
  • Connectivité Wifi 802.11b ( et 2 Mbps) intégrés avce antenne intégrée
  • Supporte mode Infrastructure BSS et Adhoc (IBSS)
  • Supporte les clés de sécurité WEP, WPA etWPA2
  • LED connecté sur la pin 9 pour visualiser l’établissement d’une connexion Wifi

Par rapport à un kit Arduino standard, le module Wifi nécessite 5 pins digitales : 4 pour la liaison SPI et 1 pour l’interruption.

La liaison SPI peut être partagé avec d’autres périphériques, seule le Chip Select CS ne peut être modifié.

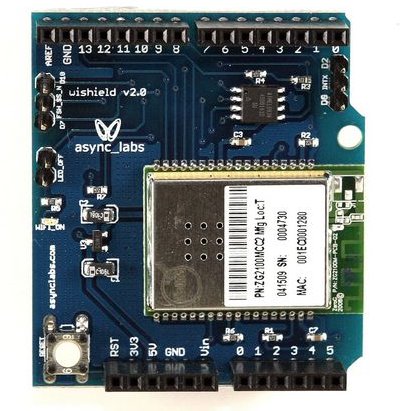

WiShield 2.0

C’est le shield qui vous permettra de rajouter une connectivité Wifi 802.11b à votre kit Arduino. Une mémoire série de 16 Mb est intégrée pour stocké des des pages web ou autres.

Caractéristiques :

  • Taille équivalente à un kit Arduino Duemilanove ou Diecimila
  • Interface par bus SPI (fréquence max 25 MHz)
  • Connectivité Wifi 802.11b ( et 2 Mbps) intégrés avce antenne intégrée
  • Supporte mode Infrastructure BSS et Adhoc (IBSS)
  • Supporte les clés de sécurité WEP, WPA etWPA2
  • Interruption basculable par switch (INT0 ou PIN 8 I/O Digitale)
  • LED connecté sur la pin 9 pour visualiser l’établissement d’une connexion Wifi
  • Mémoire série de 16 Mb intégrée.

Conclusion

Voici donc une solution simple pour réaliser des application nécessitant une connectivité Wifi 802.11b totalement compatible Arduino.

La société AsyncLabs a même un wiki pour vous aider dans le développement, les schémas et les fichiers Gerber de ces différentes cartes sont d’ailleurs disponible dessus.

Vous pouvez retrouver plus de détails sur ces produits sur le site asynclabs.com

via : robotshop
