Arduino : Un shield DTMF qui affiche directement les fréquences vocales
Semageek
Publié le 17 avril 2011

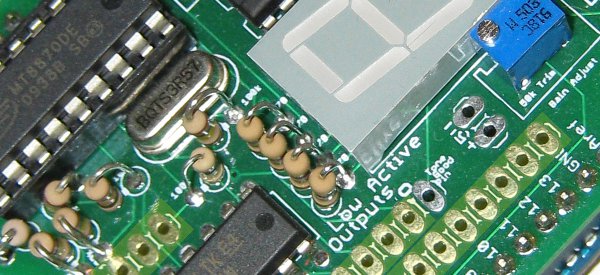

Colin a mis au point un shield Arduino capable de décoder les fréquences DTMF et d’afficher les valeurs DTMF, acquises sur une entrée audio, sur un afficheur sept segments à LED.
Pour commencer, on va faire un petit rappel sur le DTMF, c’est Dual-Tone Multi-Frequency. Autrement dit c’est une combinaison de deux fréquences qui est utilisé pour coder une information.
Cela permet de faire transiter principalement des informations « numériques » au travers d’une liaison analogique comme la liaison téléphonique.
| 1209 Hz | 1336 Hz | 1477 Hz | 1633 Hz | |
| 697 Hz | 1 | 2 | 3 | A |
| 770 Hz | 4 | 5 | 6 | B |
| 852 Hz | 7 | 8 | 9 | C |
| 941 Hz | * | 0 | # | D |
Donc pour coder l’information 5 on retrouve une combinaison de la fréquence de 1336Hz et celle de 777Hz.
Vous pouvez retrouver plus de détails sur le DTMF sur la page de wikipédia
Il y a quelque temps korben nous présentait un décodeur DTMF à base d’un Arduino, en nous expliquant que c’était bien pratique pour trouver le numéro de stars.
Voilà qu’aujourd’hui, c’est au tour de Colin de présenter son shield DTMF pour Arduino, qui permet de décoder une fréquence DTMF et de l’afficher sur un décodeur sept segments.

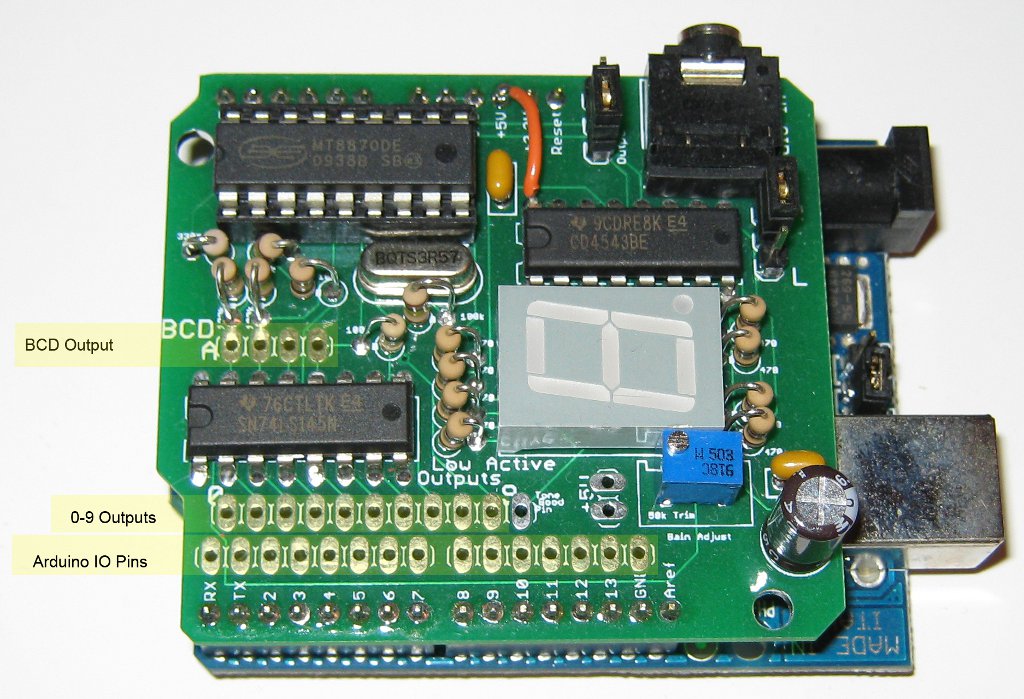

Ce circuit électronique comprend un MT8870 qui permet de décoder directement la fréquence DTMF et la sort sur 4 fils. Un CD4543 permet de transformer cette information pour l’envoyer directement sur afficheur 7 segments à LED. Un 74LS145, transforme l’information DTMF en Décimal pour traitement autre.
Vous pouvez trouver sur le site de Colin, toutes les documentations et les schémas pour réaliser ce shield DTMF.
