Accueil » Arduino Do It Yourself Electronique

Arduino : Qu’est ce que le Arduino ?

Semageek Publié le 25 février 2009
3
9.4K Vues


  • Partagez sur Facebook
  • Twittez

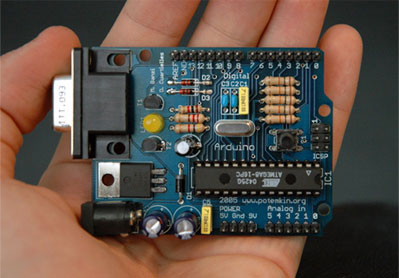

arduino-serial

Introduction

Cela fait quelques fois, que au long de mes recherches sur différents types de montages électroniques, je tombe sur un montage à base de ATmega ATMEL : Le Arduino.

Aujourd’hui je me suis dis, allons voir de plus près cette petite bête.

1. Qu’est ce que Arduino ?

Arduino est un projet électronique open source de prototypage basé sur une plateforme flexible, autant du coté matériel que logiciel. Il est principalement destiné aux artistes, designers, amateurs, et tous ceux qui s’intéresse à la création d’objets et d’environnements interactifs.

L’arduino peut sentir l’environnement en recevant l’apport de capteurs, et interagir en contrôlant de la lumière, des moteurs, des actionneurs et autres.

En gros c’est une carte disposant d’une large plage d’entrée sorties, avec un microcontrolleur au milieu.

A quoi ressemble t’il ?

Le arduino ce décline en plusieurs formats :

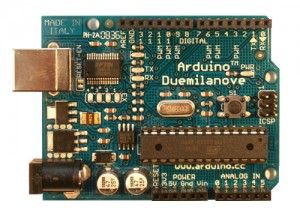

arduinoduemilanove

  • Duemilanove : la « 2009 » en italien  c’est la dernière version de l’arduino avec USB. microcontrolleur ATmega168. 14 E/S digitale (dont 6 pouvant être utilisé en PWM), 6 entrées analogiques, quartz à 16 Mhz, connection USB, connection ICSP, taille 2.7 x 2.1 pouces

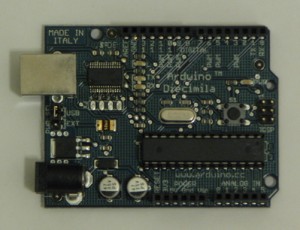

arduinodiecimila400

  • Diecimila : la « 10.000 » en italien, microcontrolleur ATmega168. 14 E/S digitale (dont 6 pouvant être utilisé en PWM), 6 entrées analogiques, quartz à 16 Mhz, connection USB, connection ICSP, taille 2.7 x 2.1 pouces

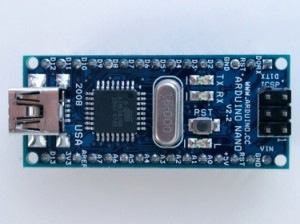

arduinonanotop1

  • Nano : Le plus petite, microcontrolleur ATmega168. 14 E/S digitale (dont 6 pouvant être utilisé en PWM), 8 entrées analogiques, quartz à 16 Mhz, connection mini USB, connection ICSP, taille 0.73 x 1.70 pouces

arduino_mini

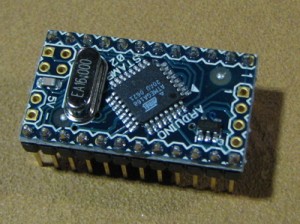

  • Mini : La petite , microcontrolleur ATmega168. 14 E/S digitale (dont 6 pouvant être utilisé en PWM), 8 entrées analogiques, quartz à 16 Mhz, Liason serie, Connection ICSP

arduino-bluetooth-microcontroller-module

  • Bluetooth : Identique à la mini mais avec une connection Bluetooth à la place de la liaison série.

lilypad_3

  • LilyPad : Identique à la mini, avec un ATmega168v (basse consommation) et un design plus fun en cercle de 2 pouces de diam, et horloge à 8 Mhz

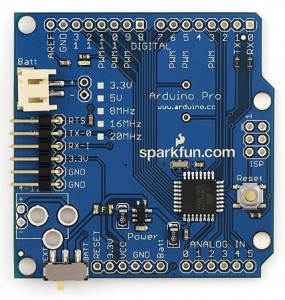

arduinopro

  • Pro:microcontrolleur ATmega168. 14 E/S digitale (dont 6 pouvant être utilisé en PWM), 6 entrées analogiques, quartz à 8 Mhz, Liaison série, Connection ICSP, ext baterie, taille 2.05x 2.10 pouces

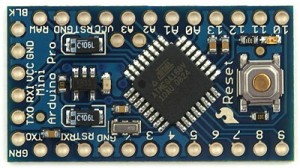

arduinopromini

  • Pro mini :microcontrolleur ATmega168. 14 E/S digitale (dont 6 pouvant être utilisé en PWM), 6 entrées analogiques, quartz à 8 Mhz, Liaison serie, Connection ICSP, ext baterie, taille 0.7x 1.3 pouces

arduino-serial1

  • Serial : microcontrolleur ATmega 8. 14 E/S digitale (dont 6 pouvant être utilisé en PWM), 6 entrées analogiques, quartz à 8 Mhz, Liaison série RS232 DB9 , Connection ICSP, ext batterie, taille 0.7x 1.3 pouces

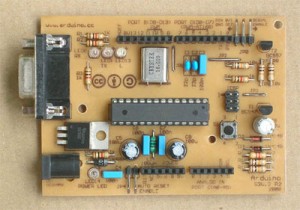

arduinoseverino400

  • Single side : La même en simple face.

Comment programme t’on un Arduino ?

On programme le Arduino à l’aide du logiciel Arduino, c’est si simple que cela, en gros un compilateur langage C.

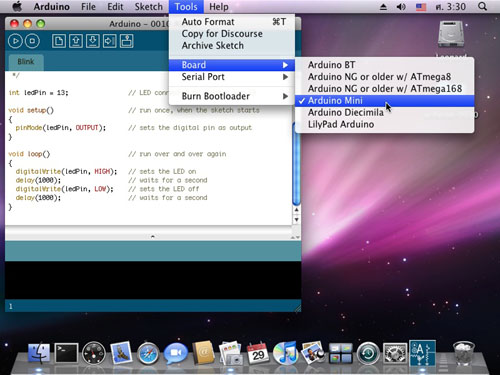

leopardscreen11

Disponible sous Windows, linux et même MAC OS comme sur le screenshot.

Combien coute un arduino ?

Tous les schémas, les listes de composant sont disponible sur le site de Arduino afin de réaliser le votre, mais si vous avez la flemme ou pas le matériel nécessaire, rien ne vous empêche d’acheter les différents kits.

Vous pouvez les retrouver dans la boutique du site Semageek.

Conclusion

Le Arduino est un produit pas cher, de qualité avec une multitude d’application open source déjà réalisées.

Pour développer une petite appli pas trop gourmande en ressource, car la fréquence max est de 16 Mhz et la mémoire se limite à 16 kB, c’est un produit idéal.

Vous trouverez sur le site de Arduino, tous les schémas, les exemples, le forum…

Source : http://arduino.cc/
