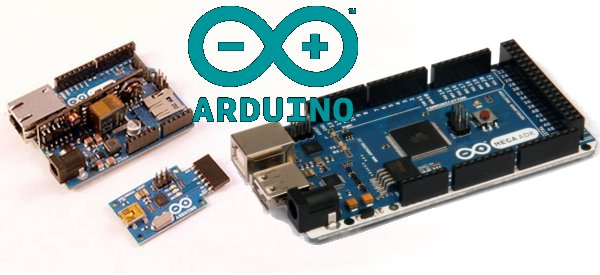

Arduino : l’Arduino Mega ADK, l’Arduino Ethernet et autres nouveautés

Cela fait une petit moment que je suis au courant de quelques nouveautés chez Arduino. Et aujourd’hui, j’ai enfin l’autorisation de vous les dévoiler et autant vous dire qu’il y en a de très bonnes nouvelles cartes électroniques pour vos montages DIY.

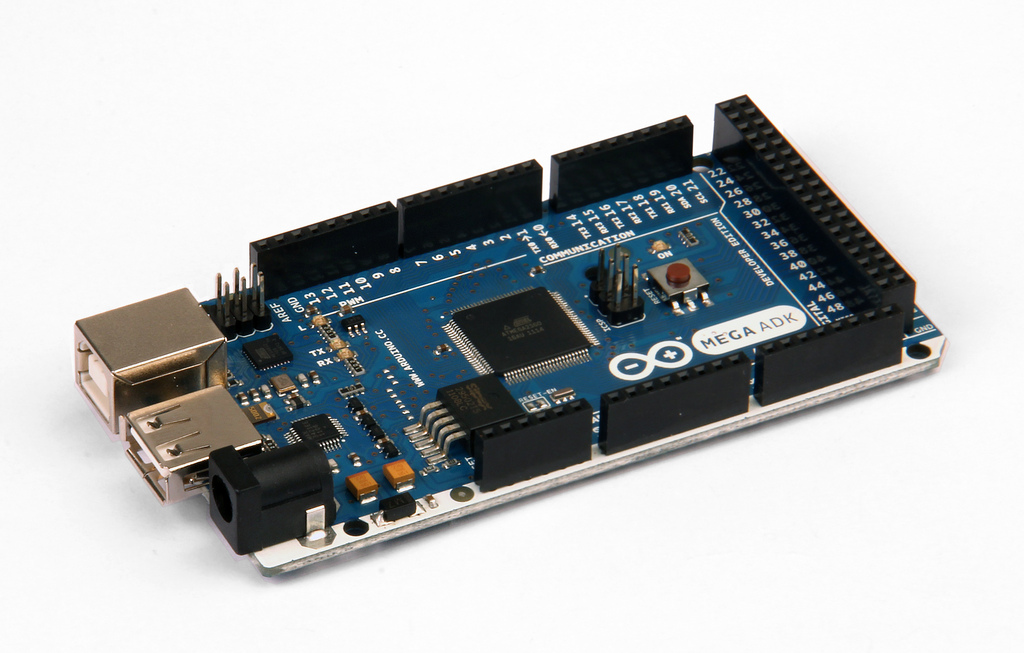

Arduino Mega ADK
La carte Arduino Mega ADK est une carte compatible de la carte Google ADK développé par l’équipe d’Arduino. Elle se base sur la carte Arduino MEGA 2560 sur laquelle un contrôleur USB Hôte à été rajouté.
C’est une bonne nouvelle du coté de chez Arduino avec une carte officielle dédié pour pour la connectivité avec les téléphones portables sous Android.
Vous pouvez retrouver cet article dans la boutique : Arduino MEGA ADK (compatible Android)

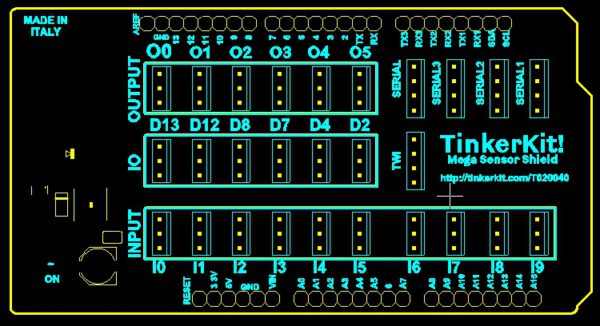

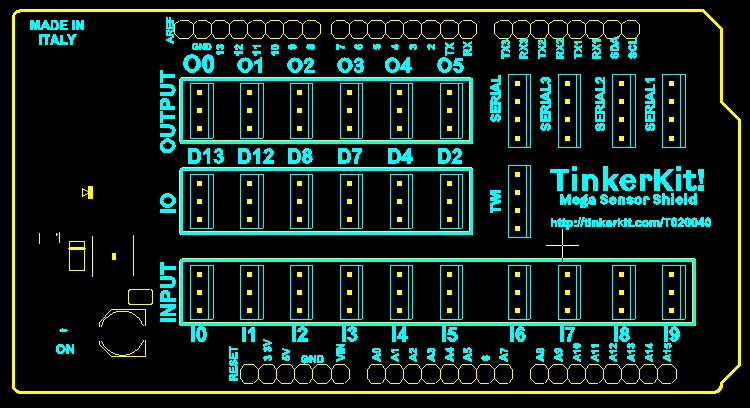

MEGA Sensor Shield
Ce shield va permettre de rajouter des connecteur dédié à l’utilisation des modules Tinker It pour les Arduino Mega ADK et Arduino MEGA 2560. On pourra y brancher plus de 25 capteurs, actionneur et liaison séries. Le shield dispose d’un régulateur de tension pour accepter une alimentation extérieur.
On devrait la retrouver pour un prix d’environ 24 €.
ADK SENSOR KIT
Ce kit est spécialement conçu pour utiliser l’Arduino Mega ADK avec un mobile Android. Il contient un Arduino Mega ADK, une carte MEGA Sensor Shield et également toute une série de capteur et d’actionneurs TinkerIt.
On devrait normalement retrouver dans le pack les kits TinkerIt suivant sous forme de carte breakout :
- Kit Bouton pousoir
- Kit LDR Photorésistance
- Kit Thermistance
- Kit Capteur Tilt
- Kit Accéléromètre
- Kit Capteur à effet Hall
- Kit Encodeur rotatif
- Kit Potentiomètre
- Kit Capteur sensitif
- Kit Joystick
- Kit Relais
- Kit Mosfet
- Kit LED haute luminosité blanche
- Kit LED 5mm Bleu
- Kit LED 5mm vert
- Kit LED 5mm Jaune
- Kit LED 5mm Rouge
- Kit LED 10mm Bleu
- Kit LED 10mm Vert
- Kit LED 10mm Jaune
- Kit LED 10mm Rouge
On devrait la retrouver pour un prix d’environ 300 €.
Arduino Ethernet avec ou sans module Poe
Cette carte est basé sur un mix entre la carte Arduino UNO à base du micro-contrôleur ATMEGA 328 avec une intégration du shield Ethernet. Pour programmer cette carte il est nécessaire d’utiliser un câble à base de FTDI pour réaliser la conversion USB/Série TTL ou un module de programmation Arduino USB2SERIAL.
Elle est disponible en deux déclinaisons, avec ou sans le module POE permettant d’auto-alimenter la carte à l’aide de liaison Ethernet RJ45.
Cette carte est dédié pour les applications réseaux et personnellement, je trouve que c’est la nouveauté la plus intéressante de ce lot de nouveaux produits chez Arduino, de plus avec le module POE cela permet de réaliser des petits montages sans aucune alimentation extérieure.
De plus, il ont conservé le slot microSD permettant de disposer d’un espace de stockage supplémentaire, bien utile pour réaliser des applications type serveur embedded.
La prise de programmation USB a été supprimé, et elle maintenant programmable via un module USB/Série TTL à part, ce qui est un avantage et un inconvénient à la fois. En effet, il faut acheter un câble FTDI de programmation ou le module USB2SERIAL, mais le pris de la carte est réduit.
La carte devient un peu moins accessible directement pour les novices, mais il fallait aussi arriver à placer toute la connectique en conservant la dimension du circuit.
Il faut noter également que la carte Arduino Ethernet pourra être vendu en pack avec le module USB2SERIAL.
Vous pouvez retrouver cet article dans la boutique : Arduino Ethernet sans PoE et USB2Serial

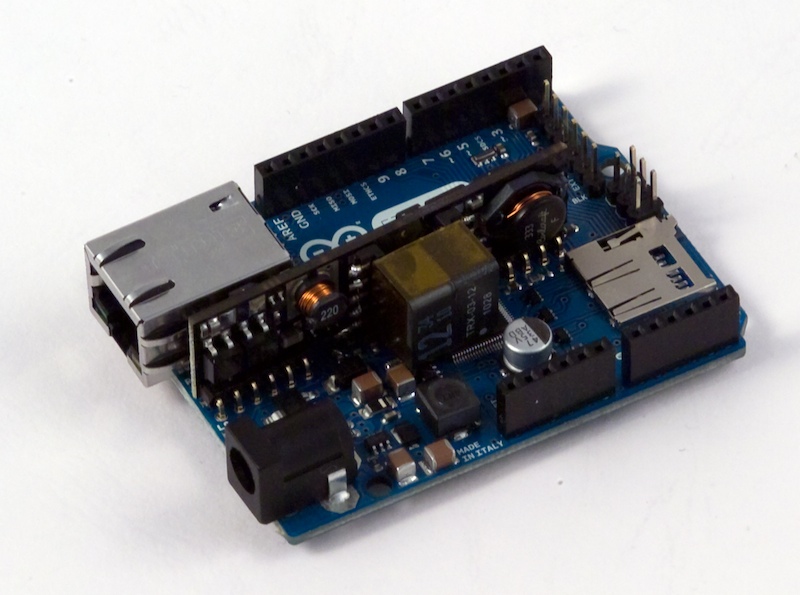

1. Arduino Ethernet avec module POE
On devrait la retrouver pour un prix d’environ 66 €.

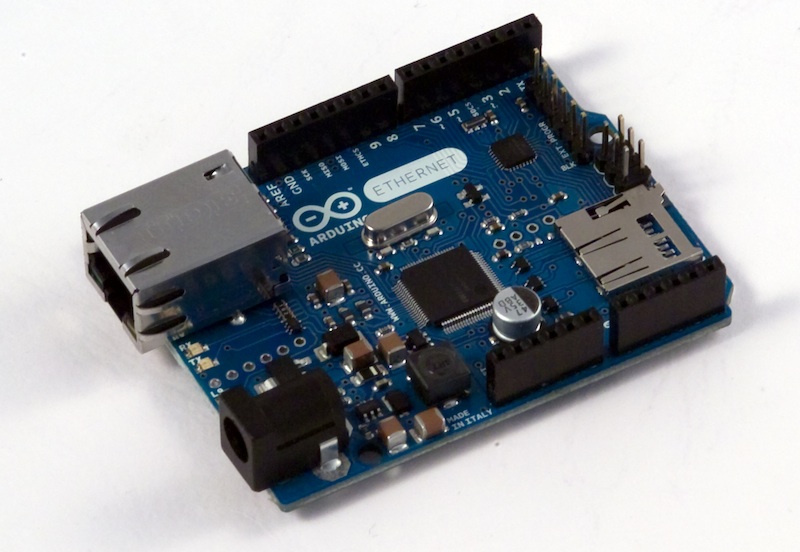

2. Arduino Ethernet sans module POE
Il faut noter que dans cette version, l’emplacement pour rajouter le module POE est disponible, il peut ainsi être rajouté par la suite sans aucun problème.
Vous pouvez retrouver cet article dans la boutique : Arduino UNO Ethernet sans PoE et USB2Serial

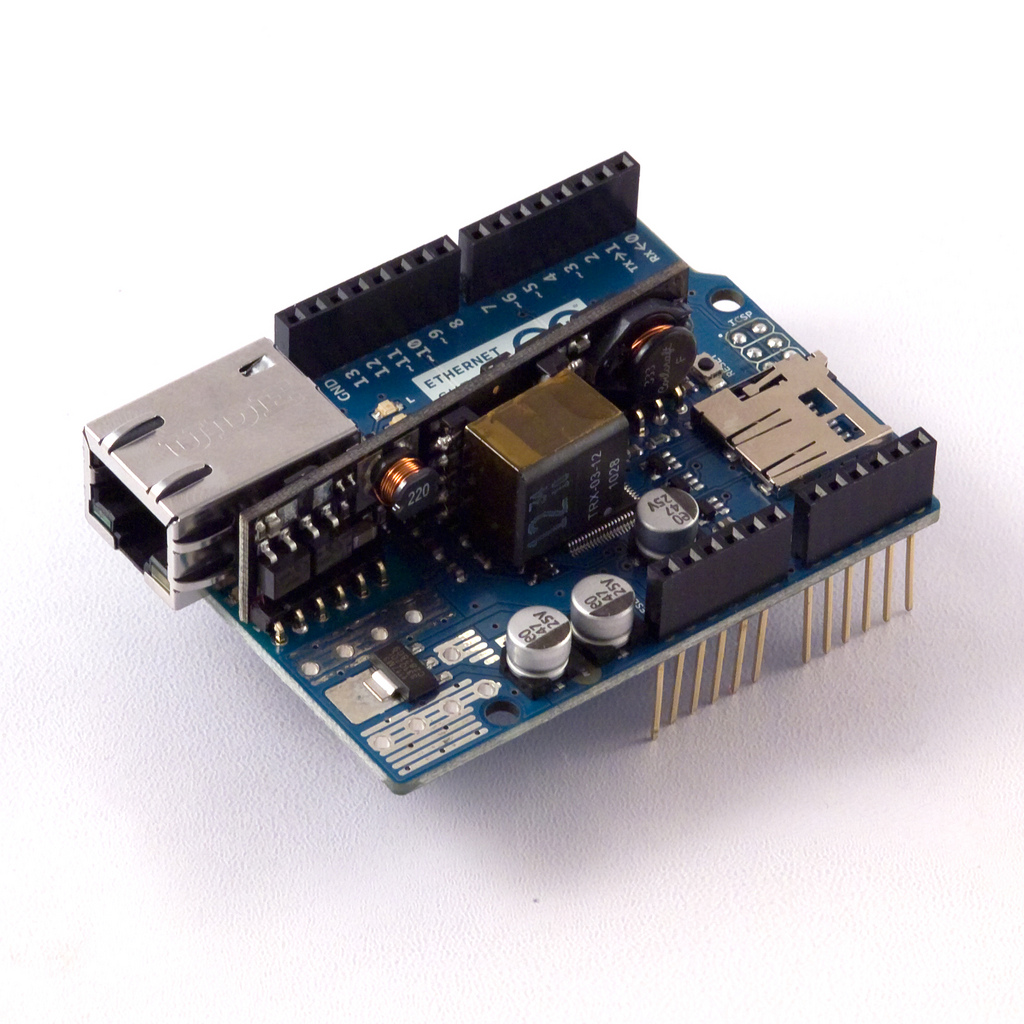

Nouveau Shield Ethernet avec module PoE
C’est la dernière version du shield Ethernet, mais directement commercialisé avec le module POE. Identique à la version que nous connaissons déjà mais avec le module POE vendu soudé sur carte.
On devrait la retrouver pour un prix d’environ 54 €.

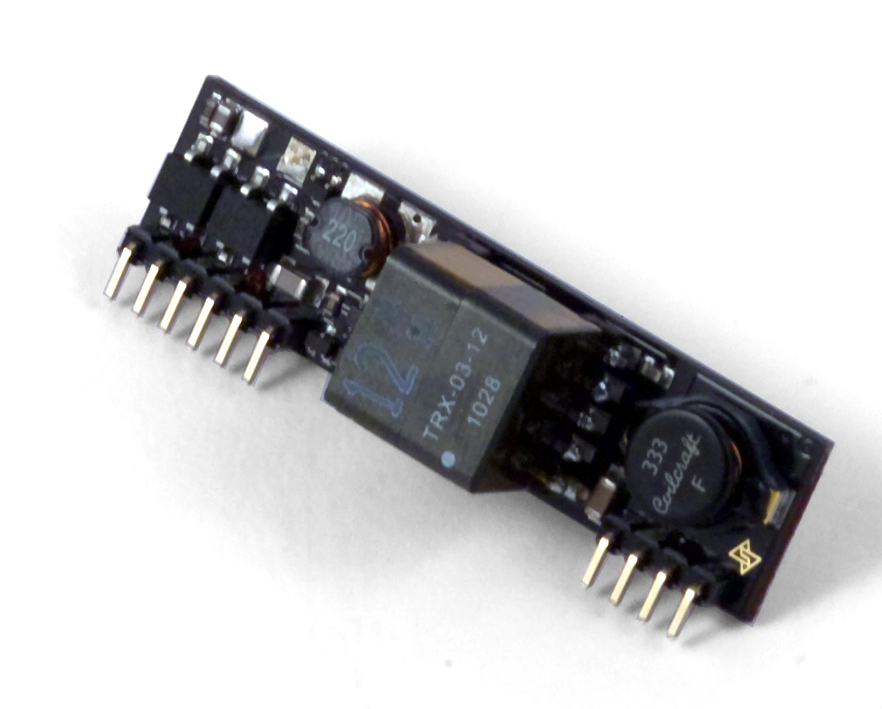

Module PoE
Ce module POE (Power over Ethernet), Ag9120-S, permet d’extraire l’alimentation d’un câble Ethernet Catégorie 5 conformément à la norme IEEE 802.3af.
Il dispose d’un convertisseur DC/DC 15W permettant de la transformation d’une source de tension de 36V à 57V tout en évitant les rejection sur le réseau.
Ce module peut être utilisé sur les nouvelles cartes Arduino Ethernet et sur la dernière génération de shield Ethernet.
Vous pouvez retrouver cet article dans la boutique : Module POE pour Arduino et Shield Ethernet
Convertisseur USB 2 Serial
Ce convertisseur permet de programmer les dernier kit Arduino Ethernet ou Arduino Mini. Il dispose d’une compatibilité avec les câbles FTDI mais il est basé sur le micro-contrôleur ATMEL ATMEGA8U2 et dispose d’une connectique Mini-USB.
On devrait la retrouver pour un prix d’environ 9 €
Shield Arduino Wireless avec ou sans SD
Ce shield permet de rajouter une connectivité sans fil type Digi Xbee modules, avec une option carte SD .
On devrait la retrouver pour un prix d’environ 24 € avec l’option SD, et 18€ sans.
Conclusion
Autant vous dire que je vais approvisionner la boutique Semageek avec ces nouveaux produits mais surement après l’été pour des raisons de vacances imminentes. Et vu le stock de nouveaux produits disponibles dites moi dans les commentaires lesquels vous intéresse le plus afin de que je privilégie les appros.
