    Vidéo : Une machine CNC de découpe laser DIY

    Olivier Despont Publié le 12 février 2010
    6
    2.2K Vues


    • Partagez sur Facebook
    • Twittez

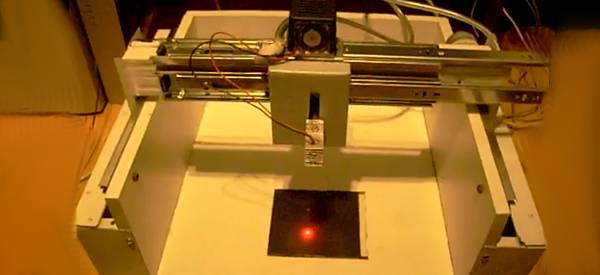

    Cette vidéo nous montre une réalisation DIY d’une machine de découpe laser 2D réalisé à partir de pièces de récupération. Cette machine est piloté par le port parallèle du PC LPT. Un montage DIY polonais intéressant, dommage que les plans et les schémas ne soit pas disponible pour pouvoir reproduire ce projet.

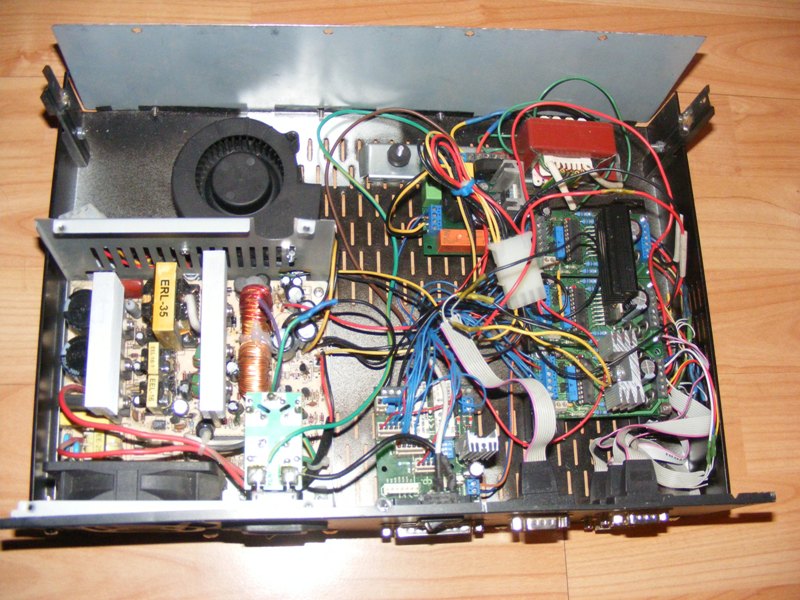

    Voici le détails de la platine de commande du robot CNC 2D de découpage laser, en un clin d’œil on peut apercevoir que l’alimentation principale est réalisé à partir d’un bloc PC ATX, on peut voir aussi la partie contrôle des moteurs pas à pas, ainsi que la carte de gestion du laser. On peut voir aussi que la ventilation n’est pas négligée.

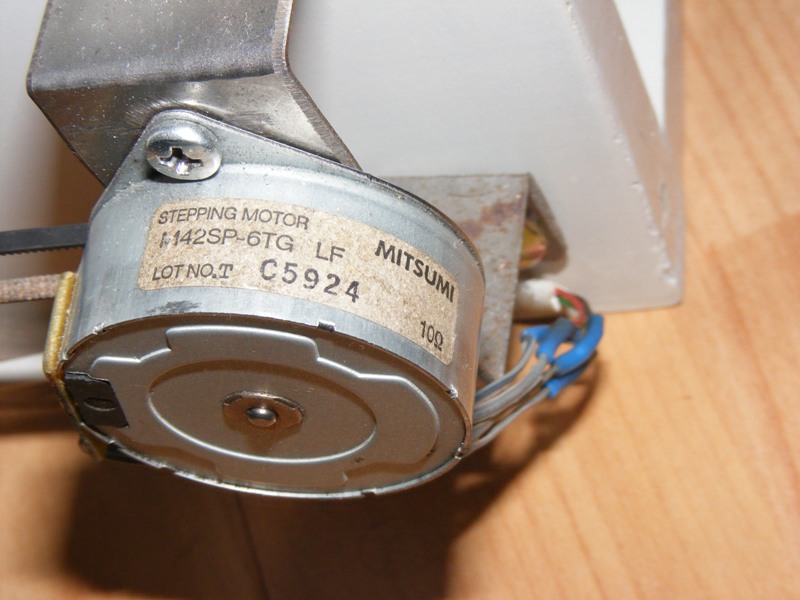

    Voici le détail du moteur pas à pas, où on retrouve un moteur Mitsumi, très courant dans la plupart des vieux scanner et très simple à utiliser.

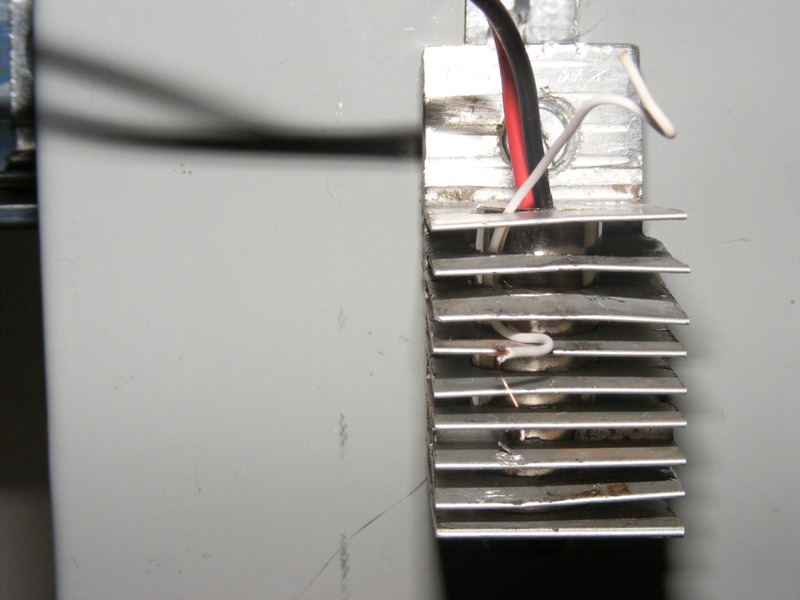

    Sur le détail du laser on peut voir que le dissipateur qui sert à refroidir la tête laser de découpe.

    A défaut de schémas, voici une démonstration vidéo de ce projet réalisé par Sébastien Danel.
