    The Ultimate Breadboard : Une installation de prototypage amateur vraiment énorme

    Olivier Despont Publié le 10 février 2012
    3
    827 Vues


    • Partagez sur Facebook
    • Twittez

    Claudio voulait se fabriquer un oscilloscope à la sauce DIY, et pour mener à bien son projet, il s’est mis à réaliser une plate-forme de prototypage électronique amateur qui est vraiment une énorme usine à gaz.

    Le résultat est vraiment bien pensé, à un tel point que je pense que l’on va bien plus parler de cette installation plutôt que son projet d’oscilloscope DIY.

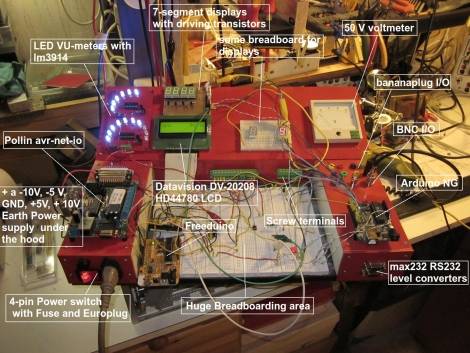

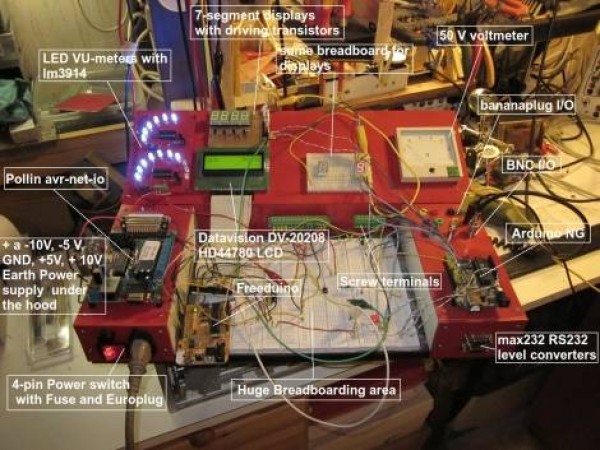

    L’ergonomie de cette installation est bien organisé avec une grande zone de prototypage sur breadboard au centre et tous les éléments externes placés autour, on y retrouve d’ailleurs :

    • 2 x Convertisseur de niveau RS 232
    • 1 x Arduino NG
    • 3 x connecteurs BNC
    • 8 x connections bananes 4 mm
    • 1 x Voltmètre analogique 50V
    • 1 x Mini-Breadboard pour de l’affichage et des boutons de commande
    • 1 x carte avec 4 afficheurs 7 segments pilotés par transistors
    • 1 x Afficheur LCD compatible HD44780
    • 2 x Afficheurs type bargraph pilotés par LM3914 avec sélection de tension
    • 1 x carte Avr-Net-IO avec connexion Ethernet
    • 1 x Alimentation  -10V -5V GND +5V +10V et  0V/35V
    • 1 x Breadboard grand format en plein centre

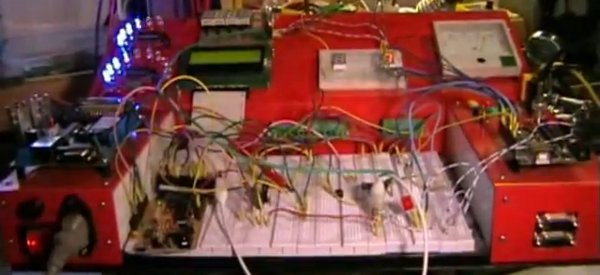

    Voici la vidéo de présentation de ce projet de plate-forme de prototypage : The Ultimate Breadboard.

    Vues : 827
    • Partagez sur Facebook
    • Twittez


    - Annonce -
    7 segmentsafficheursalimentationamateuranalogiquearduinoAvr-Net-IObananesbargraphBNCbreadboardconstruireDIYElectroniqueethernetfabriquerhd44780lcdLM3914plateformeprototypageRS 232tensiontransistorsVoltmètre


    Auteur

    Olivier Despont

    La trentaine et passionné par l’électronique et l’informatique. Le DIY et l'univers geek est une vocation que j’ai depuis tout petit, bercé entre les StarWars et les Mac Gyver. J’ai toujours eut une passion très forte pour l’informatique, depuis l’âge de 7 ans où j’ai eu mon premier ordinateur, un Tandy TRS-80 pour les connaisseurs. Et depuis, je suis assez autodidacte et je me forme à l’aide d’internet dans les divers langage de programmation. Actuellement je souhaite prendre un tournant dans ma vie et essayer de travailler à 100% à mon compte sur le web, alors j’essaie de lancer des sites, des idées des concepts dont Semageek fait partie.

    Vous aimerez aussi
    STAR : Un robot modulable à base d’arduino qui se faufile partout
    10 juillet 2018
    DIY : Fabriquer un robot mangeur de pièces avec une boite de Pringles et un arduino
    10 juillet 2018
    DIY : Transformer un vieux réveil en horloge-station météo à base d’Arduino
    3 juillet 2018
    Tuto : Comment fabriquer un notificateur de mails avec un Arduino
    A lire en suivant

    Tuto : Comment fabriquer un notificateur de mails avec un Arduino

    • skc

       La zone de prototypage aurait du être surélevée par rapport aux instruments à gauche et à droite et non l’inverse. Dans l’état actuel des choses, il est très difficile de manipuler tous les composants et connexions qui sont sur les bords, les parois bloquant le passage des mains

      • Minimoi

        C’est une très bonne plateforme :p par contre je suis d’accord avec toi, ça doit poser problèmes des fois

    • BBenj

      Il manque juste l’armoire à composant intégrée 😛
