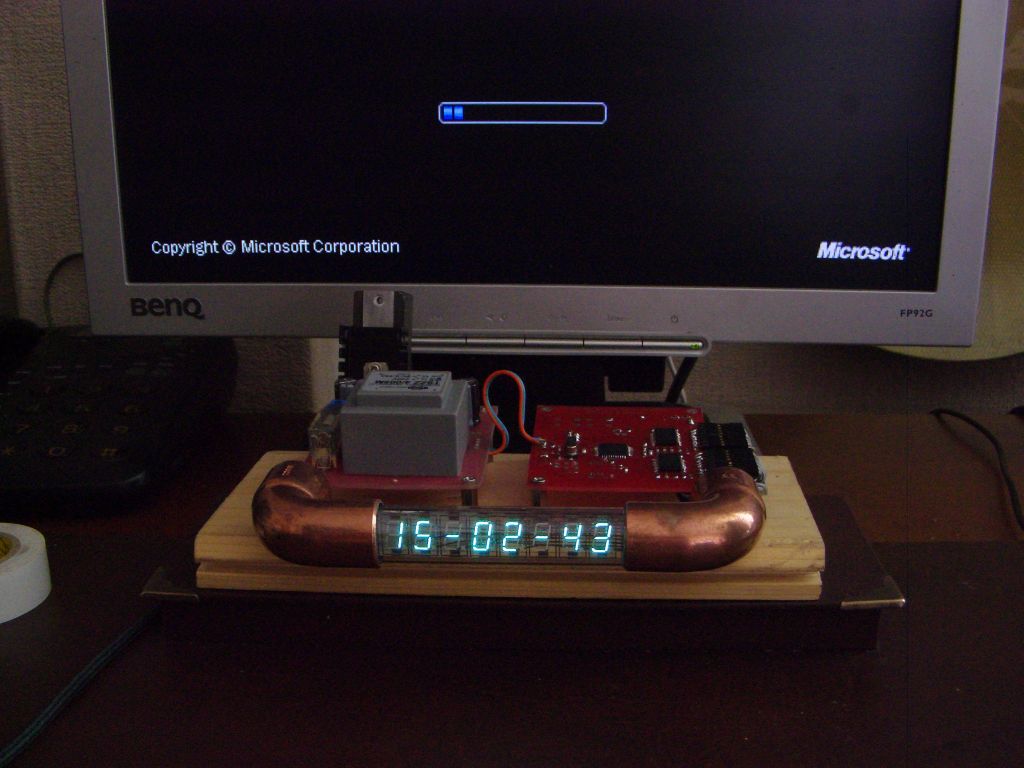

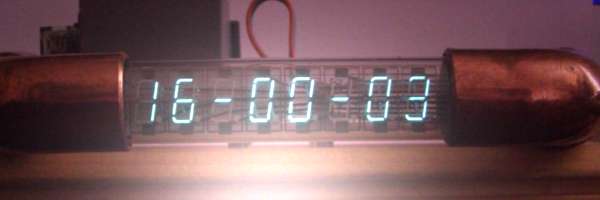

Voici une belle réalisation, une horloge de salon réalisé à partir d’un vieux tube VFD (10 IW-18). C’est un projet intéressant, car il permet de recycler ces vieux tubes VFD et de les remettre au gout du jour. Un projet très simple à réaliser qui tourne autour d’un ATmega32.
Si vous aussi vous souhaitez réaliser cette horloge VFD, les plans et les schémas sont disponibles sur elektroda.pl.
Vous pouvez aussi retrouvez un projet similaire sur : jlr-blog.com















6
Je crois que ces tubes étaient utilisées dans des calculatrices de table. On peux encore en trouver sur eBay … mais à l’étranger !
Perso, je me suis moi-même construit une horloge avec le même tube :
jlr-blog.com
J’ai juste rajouté une led bleue pour faire plus fun !
