    Podcast #1 : Transformer un clavier PS2 en Piano avec un kit Arduino

    Olivier Despont Publié le 22 avril 2011
    31
    2.2K Vues


    • Partagez sur Facebook
    • Twittez

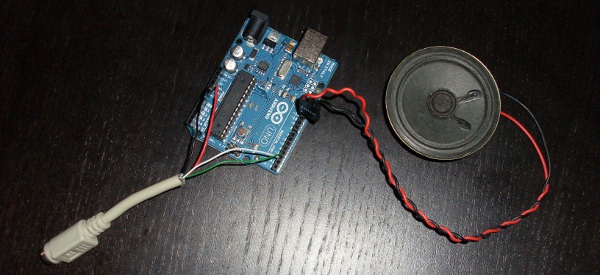

    Avec ce premier podcast, je vous propose de découvrir comme transformer un simple clavier PS2 en piano. Pour réaliser ce hacking, je n’ai utilisé que des composants simples que tous le monde dispose chez soi afin que tous le monde puisse le réaliser.

    Pré-requis

    Au niveau du matériel utilisé, on retrouve :

    • Un Arduino UNO que vous pouvez retrouver dans la boutique 😉
    • Un clavier PS2
    • Un haut-parleur récupéré sur une vielle tour de PC
    • Une résistance de 1 K?
    • Un adaptateur PS2/USB

    Ce montage permet de découvrir deux librairies pour Arduino :

    • Tone qui permet de générer des fréquences audio avec un Arduino sur simple haut-parleur.
    • PS2Keyboard qui permet de récupérer facilement les touches d’un clavier PS2 avec un Arduino.

    Étapes de la réalisation

    1. Test de la librairie Tone avec le haut-parleur

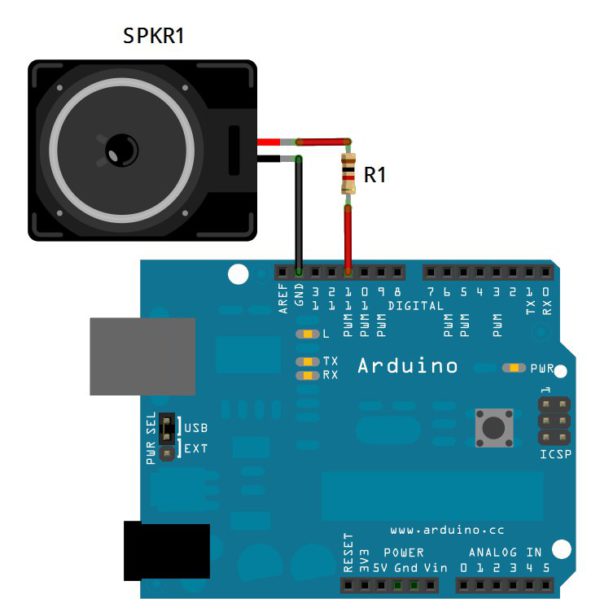

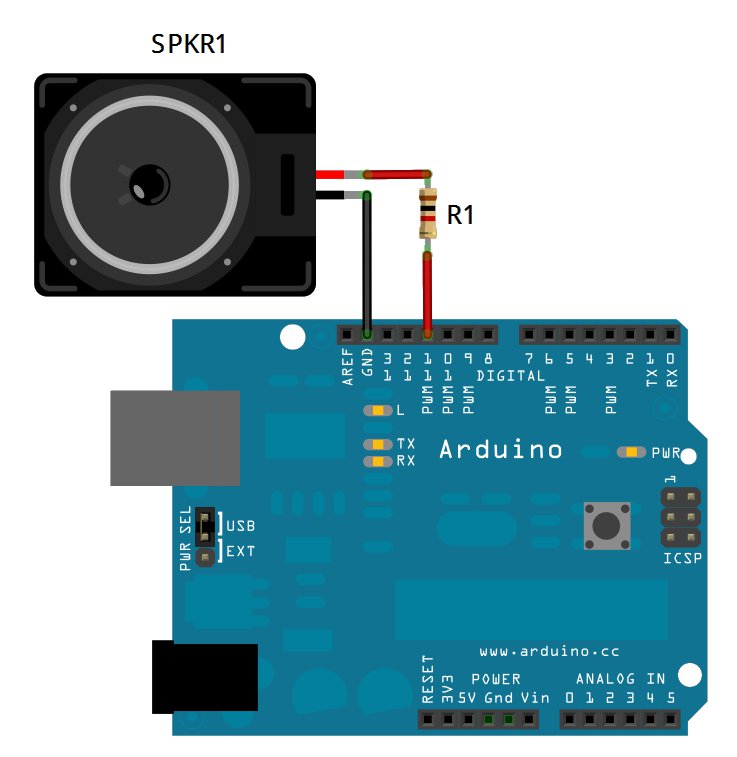

    Dans un premier temps, j’ai relier un haut-parleur à l’Arduino. La masse (fil noir) sur le GND et le positif (fil rouge) sur la PIN 11 à travers une résistance de 1 K?.

    J’ai ensuite installé la librairie Tone et j’ai executer le programme de test DTMFTest fourni avec pour vérifier que cette partie fonctionnait bien.

    2. Test de la librairie PS2Keyboard avec le clavier

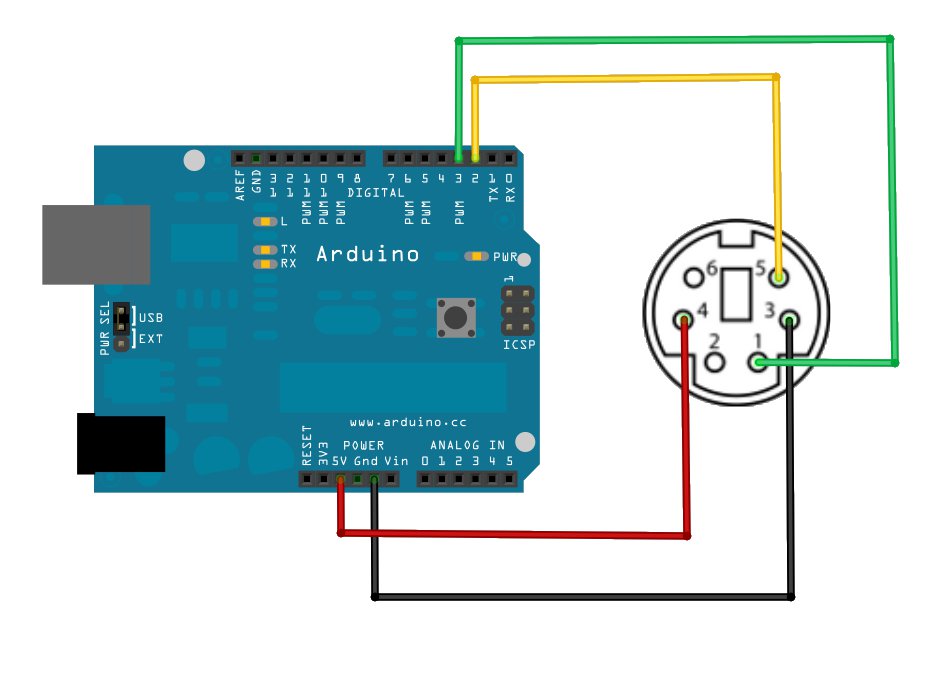

    Dans un second temps, j’ai récupéré un adaptateur PS2/USB (fournit avec une vieille souris USB) pour récupérer le connecteur PS2 femelle.

    Un fois le câble coupé et les fils dénudés, je me retrouve avec 4 fils qu’il faut identifier, j’avoue que j’ai utilisé une technique de bourrins pour les identifier et qu’il vaut mieux sonner les fils correctement.

    J’ai ensuite installé la librairie PS2Keyboard V2.0 et j’ai executer le programme de test SimpleTest fourni avec pour vérifier que cette partie fonctionnait bien.

    Il faut faire attention, cette librairie utilise un mapage clavier en Azerti.

    3. Mashup des deux librairies et finalité

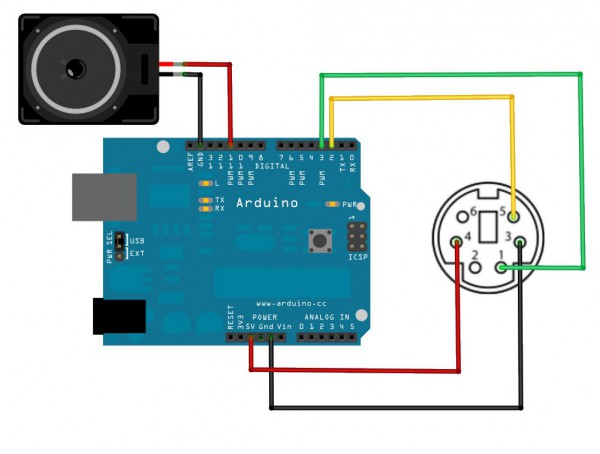

    Il suffit ensuite de combiner les deux montages et d’affecter une fréquence de notes (voir fr.wikipedia.org) à chaque touche que l’on souhaite du clavier.



    Voici le code source, brut de fonderie, c’est à dire celui réalisé en live pendant le podcast : clavier_piano.pde

    Le podcast #1

    Tout d’abord, je vais vous demander d’être indulgent car c’est mon premier podcast.

    Ce sera pour vous aussi l’occasion d’enfin mettre une tête et une voix sur qui rédige Semageek.

    Promis, la prochaine fois, je me raserais pour l’occasion… 😉


    Oui, je sais, le son est pourri, le volume de la musique de fond prend parfois le dessus et on entend ma fille hurler dans le baby phone à un moment, et je doit dire 250000 fois « donc »…
