Depuis quelques temps, on cherche à miniaturiser la carte Arduino pour réaliser de petits montages DIY.

La plupart des éditeurs de circuits propose leur solution à base de ATTiny85 comme l’Olimexino-85S, la Digispark ou encore la Trinket.

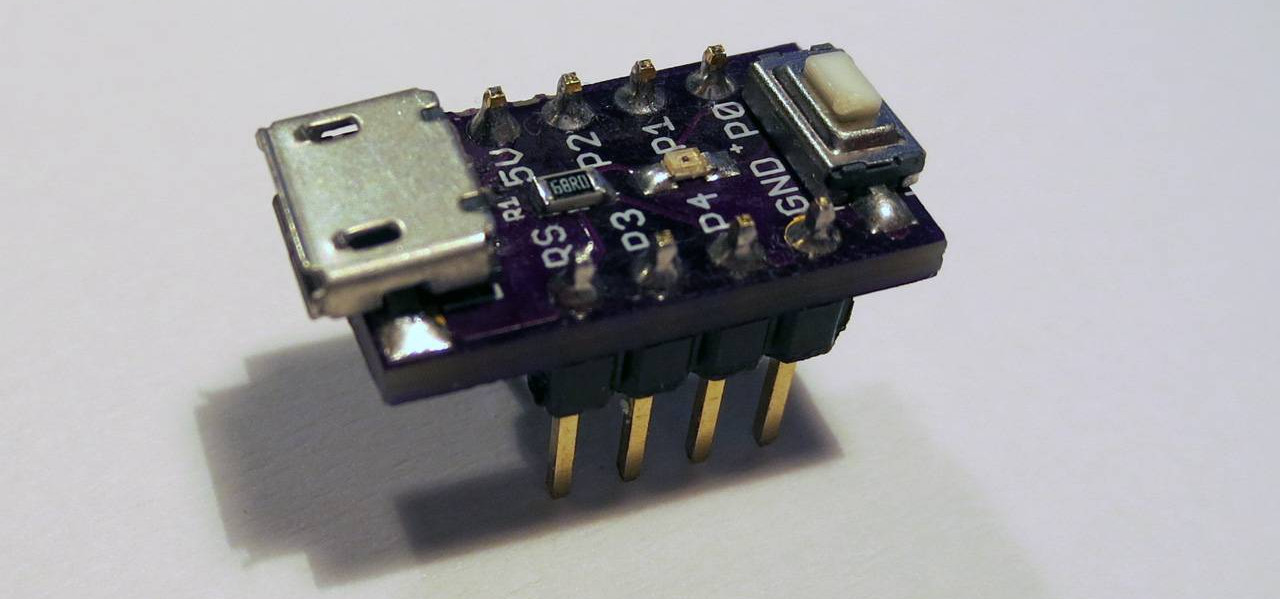

nanite-85-la-plus-petite-carte-compatible-arduino-01

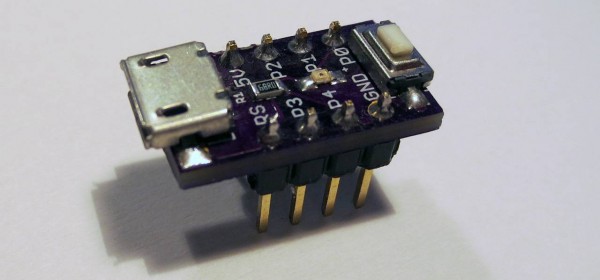

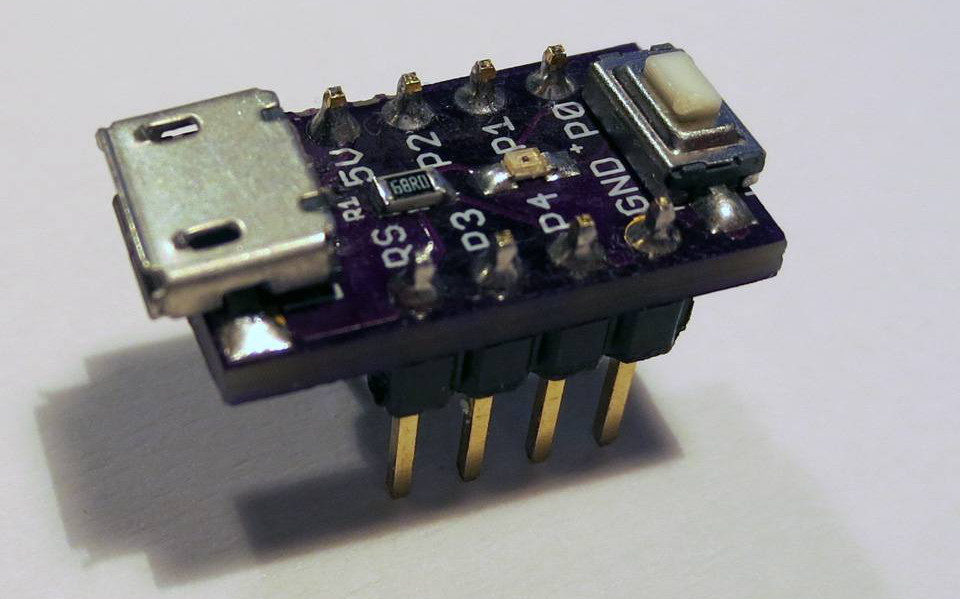

Tim s’est donc mis en tête de réaliser une version encore plus petite, la Nanite 85.

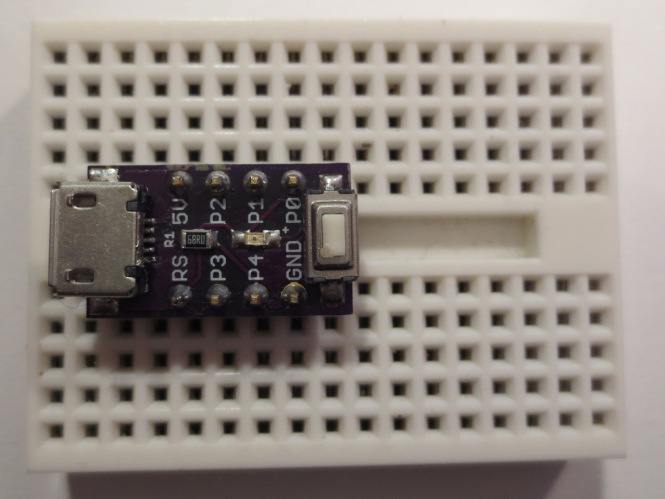

Il voulait réaliser sa propre carte compatible Arduino à base de ATTiny85, avec comme challenge de la réduire au maximum et avec la possibilité de l’insérer facilement sur une breadboard 170 points.

nanite-85-la-plus-petite-carte-compatible-arduino-02

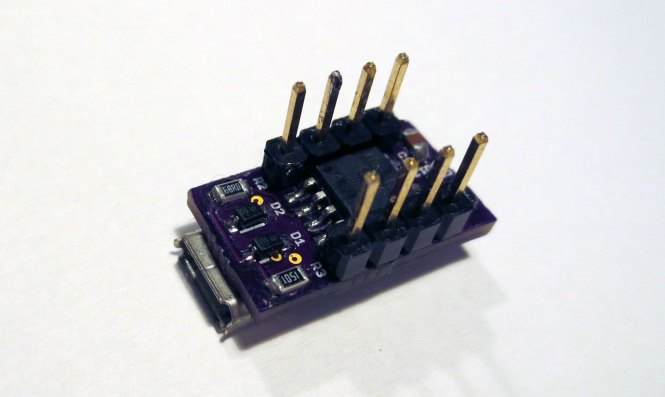

Le pari est réussi, et il a même réussi à intégrer la LED témoin et le bouton Reset sur la même Pin, qui peut d’ailleurs devenir un simple bouton poussoir utilisateur s’il est pressé moins d’une seconde.

nanite-85-la-plus-petite-carte-compatible-arduino-03

Au total la carte Nanite 85 mesure 10.1 mm par 17.8 mm, soit  179.8 mm². Un beau projet à découvrir sur cpldcpu.wordpress.com.
